环氧树脂补缝胶到底是什么材料？

简单来说，环氧树脂补缝胶就是专门用来修补混凝土裂缝的双组分高分子材料。主剂和固化剂混合后会发生化学反应，最终形成强度超过原混凝土的硬化体。根据GB/T 50448-2015标准，这类材料的28天抗压强度必须≥55MPa，实际工程中优质产品的实测值往往能达到80MPa以上。

以某高铁桥梁支座灌浆项目为例，施工队当时选用的改性环氧胶不仅抗压强度达到92MPa，更重要的是弹性模量控制在12GPa左右——这个数值既能保证荷载传递，又不会因刚性太大导致二次开裂。这类细节参数才是区分材料好坏的关键。

为什么混凝土修补首选环氧树脂？

比起传统水泥基材料，环氧树脂补缝有三个硬优势：第一是粘结力超强，与旧混凝土的拉伸粘结强度≥2.5MPa（水泥砂浆通常不到1MPa）；第二是几乎不收缩，28天收缩率≤0.1%；第三是固化速度快，20℃环境下4小时就能行人通行。

经验上来说，地下车库这类潮湿环境最能体现环氧胶的价值。去年某项目用普通水泥修补的裂缝三个月就重新渗水，后来改用环氧树脂补缝，配合表面封闭处理，两年后回访依然干燥无渗漏。这种耐久性差异在温差大的地区更明显。

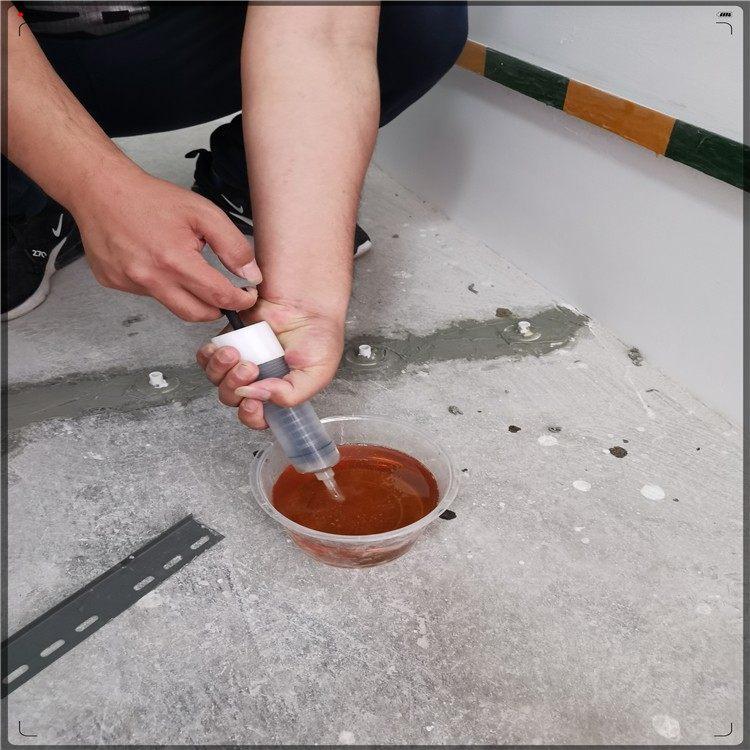

环氧树脂补缝施工的五个关键动作

第一步是开槽处理，建议用角磨机切出宽20mm、深30mm的V型槽，这个尺寸既能保证填充量，又不会过度削弱结构。第二步清灰特别重要，我们见过太多因为粉尘没吹干净导致的粘结失效案例。

实际操作中，混合比例和温度控制最容易出问题。双组分材料必须用电子秤精确称量，环境低于10℃时要改用低温型固化剂。去年冬季某机场跑道抢修时，施工队专门搭了保温棚，把材料温度维持在15℃以上，最终固化效果比夏季施工还好。

老师傅才知道的避坑指南

很多人不知道环氧树脂补缝胶怕紫外线，室外使用必须做表面防护。某跨海大桥的检修通道就吃过这个亏——裸露的环氧胶半年后就粉化了，后来重做时加涂了聚氨酯面漆，使用寿命直接延长到5年以上。

还有个常见误区是盲目追求高流动性。其实对于宽度超过3mm的裂缝，应该选择触变型产品。这类胶体在静止状态下黏度会突然增大，既能保证灌注密实，又不会从裂缝里流得到处都是。

从化工实验室到施工现场的思考

实验室测出来的材料和现场用出来的完全是两回事。比如标准试块的粘结强度测试是在理想条件下进行的，而实际工程中混凝土表面可能有油污、反碱或轻微风化。某污水处理池项目就因此专门做了界面剂对比试验，最后选用的偶联剂型产品让粘结强度提升了40%。

现在越来越多的项目开始要求做模拟工况测试。上个月参与的隧道衬砌修补项目，甲方坚持要在试块上先做出渗水裂缝，再用环氧树脂补缝胶处理，最后进行水压试验——这种务实态度才是保证工程质量的关键。
