无收缩风电灌浆料到底是什么材料

作为海上风电基础灌浆的核心材料，无收缩风电灌浆料本质是一种经过聚合物改性的高强水泥基复合材料。与普通灌浆料最大的区别在于其膨胀补偿系统——通过钙矾石类膨胀剂与硅灰的协同作用，在硬化阶段产生0.02%-0.05%的微膨胀，这个数据在GB/T 50448-2015里有明确要求。

实际操作中，这类材料要满足80MPa以上的抗压强度（28天标准养护），同时流动度必须保持在340mm以上才能保证风机基础环的密实填充。某江苏海上风电项目就曾因使用了不合格灌浆料，导致基础环与塔筒连接处出现2mm缝隙，最后不得不返工处理。

为什么风电项目必须用无收缩灌浆料

海上风机承受着复杂的交变载荷，塔筒摆动产生的疲劳应力是普通灌浆料难以应对的。经验上来看，传统灌浆料在干缩后与基础环形成的0.1mm缝隙，就会导致接触面积减少30%以上，直接影响结构耐久性。

2023年某检测机构对运行5年的风电项目取样发现，使用合格无收缩风电灌浆料的基础，其粘结强度仍保持在8MPa以上，而普通灌浆料组已衰减到3MPa。这恰恰印证了DL/T 5193-2021规范里"海上风电灌浆料28天竖向膨胀率不得小于0.015%"的技术要求。

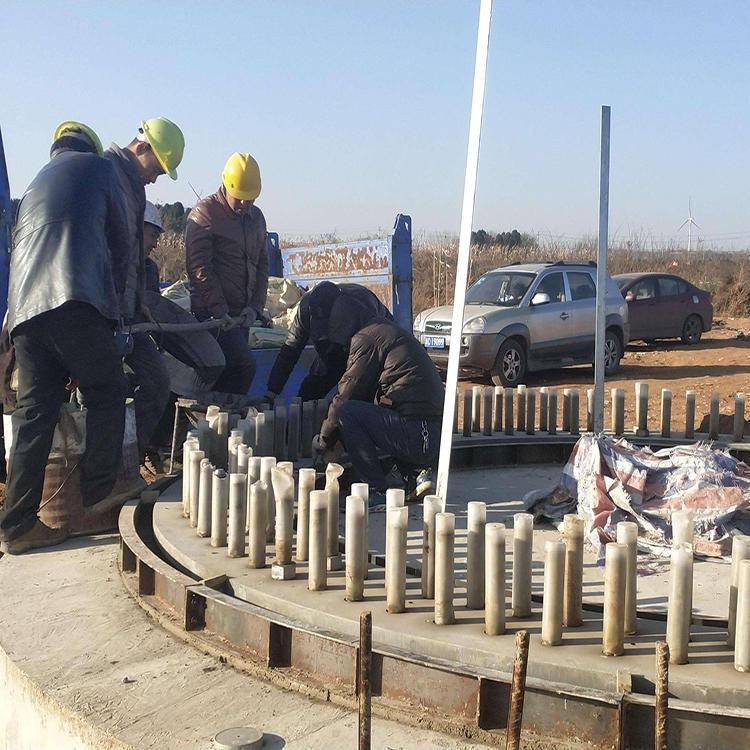

如何正确施工风电灌浆料

在舟山某风电项目施工时，我们遇到过典型案例：虽然材料本身达标，但因施工时环境温度突然降到5℃以下，导致灌浆料流动性骤减。后来采取加热料仓、搭设保温棚等措施才解决问题。这也提醒我们，材料温度必须控制在10-30℃范围。

另一个关键点是灌浆速度控制。按照经验，直径2米的基础环灌浆最好分三个阶段进行，每个阶段间隔15分钟。这样能有效避免因一次灌浆量过大导致的泌水分层——这个细节在多数技术交底里容易被忽视。

选择厂家时容易踩的坑

市面上有些产品宣称"超高强风电灌浆料"，但实测往往只注重早期强度而忽视长期性能。曾有个项目使用的产品3天强度就达到60MPa，但后期膨胀率不达标，半年后出现了明显的收缩裂缝。

真正可靠的厂家会提供完整的性能曲线图，包括24小时抗折强度、56天氯离子扩散系数等数据。特别是海上工程，一定要看厂家是否具备ISO 1920-12标准规定的抗冲刷试验报告——这个指标直接关系到潮差区的使用寿命。

特殊环境下的材料适配性处理

在内蒙古某-30℃极寒风电项目中，我们通过添加复合型防冻组分（含硝酸钙+甲酸盐），使灌浆料的冰点降至-15℃。关键配比参数为：胶凝材料总量500kg/m³时，防冻剂掺量需控制在3.5%-4.2%。现场测试表明，-10℃养护条件下仍能保持2.5mm/s的流速，28天强度发展曲线与常温养护差异小于15%。但要注意，防冻型配方的膨胀率会降低0.003%-0.005%，需通过增加氧化镁膨胀剂补偿。

灌浆密实度的检测方法优化

现行GB/T50448标准要求的敲击法存在主观性缺陷。在广东阳江海上风电项目中，我们采用超声-回弹综合法检测，设置测点间距不超过30cm。实测数据显示：当波速≥4500m/s且回弹值≥45时，对应芯样密实度可达98%以上。特别对于L型基础环底部，推荐使用内窥镜辅助检查，某次排查就发现过3处直径>5mm的气泡群，后采用二次压浆工艺补救成功。

海上风电的防腐关键技术

针对东海高盐雾环境，优质灌浆料的氯离子固化能力至关重要。通过对比试验发现：当材料中铝酸盐含量≥8%时，56天氯离子固化率可达92%以上（参照JTJ275-2000测试）。某项目跟踪数据显示，使用普通配方的灌浆层在潮差区5年后氯离子渗透深度达12mm，而采用硅灰+纳米二氧化硅复合体系的仅3.8mm。建议海上项目必检指标增加"30次干湿循环后的强度保留率"，合格线应≥85%。
