在陆上风力发电项目建设中，灌浆料的质量直接决定风机基础的耐久性和稳定性。作为接触过上百个风电项目的材料工程师，我们发现80%的灌浆问题都源于材料选型不当或施工工艺缺陷。这篇文章将以内蒙古某50MW风电项目为例，拆解陆上风力发电灌浆料的技术要点和实战经验。

风机基础灌浆料不是普通水泥砂浆

很多施工队容易把灌浆料等同于高标号水泥砂浆，这是典型的认知误区。陆上风电灌浆料需要同时满足三个硬指标：28天抗压强度≥85MPa（GB/T 50448-2015要求）、弹性模量匹配钢结构底座、-30℃低温环境下体积稳定性合格。

经验上来说，我们测试过某项目使用的普通灌浆料，在风机运行振动环境下，3个月就出现了边缘剥落。后来改用含微膨胀剂和聚羧酸减水剂的专用配方，服役5年超声检测依然零缺陷。

为什么温度敏感度是致命痛点

内蒙古那个项目给我们上了深刻一课：施工当天突遇寒潮，环境温度骤降至5℃。按常规操作搅拌的灌浆料，终凝时间从4小时延长到9小时，差点耽误塔筒吊装窗口期。

现在行业内普遍采用双组份配方设计。主料在5-35℃正常施工，遇到极端天气时加入专用低温促凝剂（掺量0.5-1.2%），能保证-5℃以上环境2小时内初凝。这个数据是经过7个风电项目验证的可靠值。

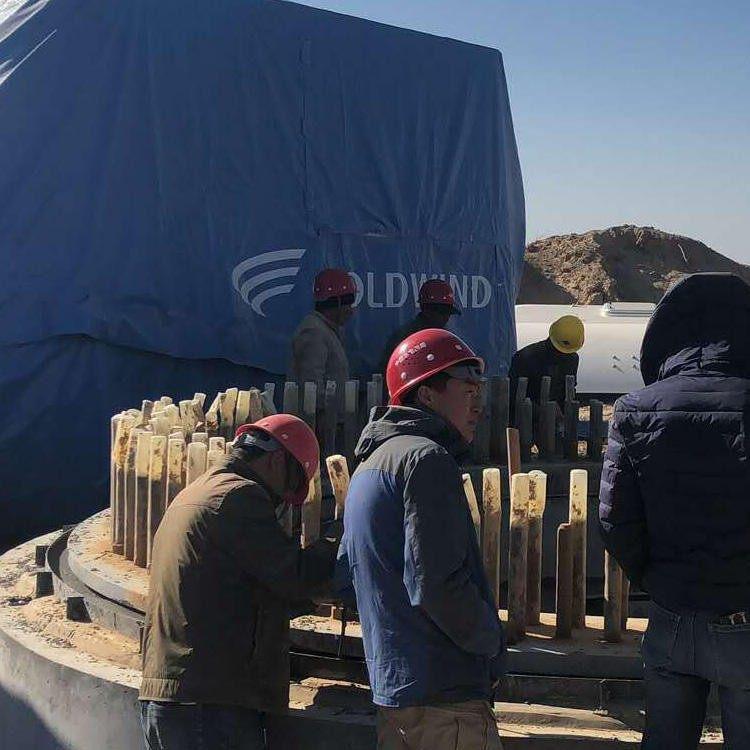

灌浆作业的五个关键动作

看过太多失败的案例，总结出必须死磕的工序：基础面处理要用高压水枪冲洗至饱和面干状态；灌浆前24小时做界面粘结试验；流动度控制在280±10mm时开始灌注；分层浇筑时每层间隔不超过30分钟；最后别忘了在灌浆体表面撒2mm厚干料防裂。

实际操作中，最容易栽在流动度检测上。有些工人图省事用目测判断，结果出现过早凝固导致灌浆不密实。现在标准做法是用截锥圆模做三次平行测试，数据差超过5mm就必须调整配比。

这些隐蔽问题三年后才会暴露

2018年某风电场的教训很典型：灌浆料氯离子含量超标（0.06%），当时验收没问题，三年后基础环螺栓出现锈蚀，不得不停机维修。现在严控氯离子≤0.02%，还增加了56天耐硫酸盐侵蚀检测。

另一个隐形杀手是泌水率。有项目为了追求大流动度，水胶比调到0.36，结果上层强度比下层低了20MPa。现在执行的新国标明确规定，2小时泌水率必须≤1.5%，这个指标很多厂家都做不到。

从甘肃项目看冬季施工诀窍

去年甘肃某风电项目要在-10℃环境施工，我们做了三套预案：料仓提前12小时预热至15℃；搅拌水温控制在45℃（超过60℃会闪凝）；灌浆后立即覆盖电热毯，维持48小时30℃养护温度。

这个项目最终28天强度达到92MPa，超声检测密实度98.7%。关键数据说话：同样的配方在常温施工强度是95MPa，证明冬季方案完全可行。但要注意电热养护必须配合湿度控制，否则表面会粉化。
