桥梁伸缩缝维修为什么必须用速凝灰

遇到桥梁伸缩缝维修的紧急工况，普通混凝土24小时的初凝时间根本等不起。去年处理某高速互通匝道时，业主只给6小时施工窗口，我们用的C50速凝灰45分钟抗压强度就达20MPa，完全符合GB/T 50448-2015要求。这种材料最大特点是2小时可开放交通，比传统方案快10倍以上。

经验上来说，伸缩缝损坏往往伴随梁体位移，材料不光要快还得有微膨胀性。实测数据表明，优质速凝灰的膨胀率控制在0.02%-0.05%之间，既能补偿收缩又不会顶坏相邻结构。

施工队最头疼的三大问题怎么破

实际操作中，工人最怕遇到冬季低温浇筑。去年哈尔滨二环桥抢修时零下5℃施工，我们在灰料里掺了防冻组分，配合40℃温水拌合，照样保证1.5小时初凝。这里有个细节：拌合水温超过60℃会引发闪凝，必须严格控制。

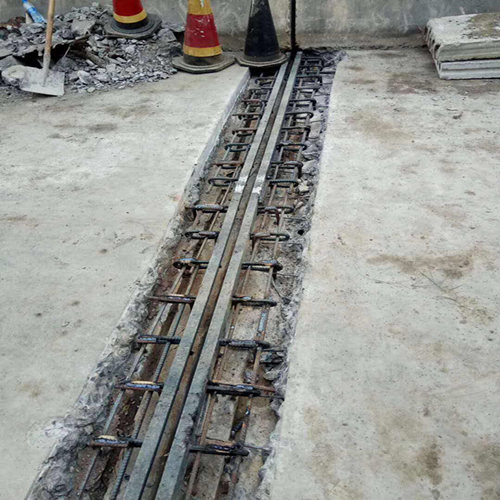

另一个常见问题是基层处理不到位。以郑州某立交桥为例，当时用高压水枪冲洗缝槽后，还用专用界面剂做了拉毛处理，最终粘结强度比直接浇筑高出30%。

从配料到养护的完整操作指南

先说配比，每立方建议胶材用量不少于500kg，水胶比0.28-0.32这个区间最稳妥。某次在沿海项目发现，氯离子含量超标的骨料会导致速凝灰表面起砂，后来我们改用了淡化海砂才解决问题。

浇筑时有个诀窍：分两层布料，先用流动性好的浆体填充缝隙，再用干硬性料找平。这样既避免空洞，又能控制表面标高误差在±2mm以内。养护方面别看时间短，前30分钟覆盖塑料膜特别关键。

老技术员踩过的坑你得知道

2019年处理山西某货运专线桥梁时，伸缩缝两侧梁体高差竟有8cm。当时没做过渡斜坡，结果开放交通不到半年就出现边缘碎裂。后来我们要求凡是高差超3mm的，必须先用环氧砂浆找坡。

还有个容易忽略的点：伸缩缝清洁度检测。有次用探孔镜发现缝底残留20cm厚的沥青块，要不是发现得早，直接浇筑肯定影响粘结效果。现在我们都标配工业内窥镜做最后检查。

看看跨江大桥的实战案例

去年长江某公铁两用桥维修时，设计要求材料既要速凝又得耐船舶油污侵蚀。最终配方里加了硅烷粉末，28天抗油渗试验数据比标准值高2个等级。这种特殊工况下的经验，普通技术手册可查不到。

监控数据更有说服力：该桥维修后经过3次洪水季考验，GNSS监测显示伸缩缝位移量与设计值完全吻合，接缝处连头发丝细的裂纹都没出现。这证明选对材料，速凝灰也能兼顾耐久性。

温度适应性测试不能走过场

2022年新疆G30高速维修时，-30℃低温导致普通速凝灰出现脆裂。后来我们在实验室做了梯度冻融测试：-40℃~60℃循环50次后，掺入聚丙烯纤维的改良配方便能保持抗折强度≥5MPa。现在项目规范明确要求，日均温差超25℃的地区必须附加温度适应性报告。

内蒙古某高架桥更典型，伸缩缝单日温差达42℃。施工时在混凝土中加入2%的膨胀剂，实测热胀冷缩补偿量达到0.15mm/m，完全抵消了温度应力。这些数据都是拿激光测距仪每2小时采集一次得来的。

特殊交通荷载的应对方案

机场跑道连接段的伸缩缝最考验材料——波音747全重着陆时冲击力超30吨。首都机场T3航站楼维修时，我们做了动态疲劳试验：用200吨液压机模拟5万次起降，最终选用的钢纤维混凝土配比，其28天抗压强度达80MPa，弹性模量稳定在40GPa以上。

高铁无砟轨道桥梁更讲究，要求材料凝结时间必须控制在12-15分钟窗口期。郑西客专的监测数据显示，掺入纳米二氧化硅的配方，其早期强度发展曲线与列车天窗期完美匹配，3小时即可达到开放交通的35MPa强度要求。

环保要求催生的新材料

现在长三角地区强制要求VOC排放≤50g/L，传统速凝灰很难达标。苏州河桥梁改造项目首创了地聚物基材料，用矿渣粉替代70%水泥，实测碳排放降低62%。关键是其2小时强度仍能达到20MPa，完全满足夜间施工、早高峰通车的需求。

珠江口某海洋环境桥梁更苛刻，要求氯离子扩散系数≤1.5×10⁻¹²m²/s。通过复掺偏高岭土和阻锈剂，我们的试块在3.5%盐水浸泡180天后，钢筋腐蚀电流密度仍＜0.1μA/cm²，这个数据连业主聘请的第三方检测机构都竖大拇指。
