遇到灌浆料裂缝怎么处理的问题？作为有15年现场经验的技术负责人，可以明确告诉您：关键在"早发现、准判断、快修复"。灌浆料裂缝通常由收缩、荷载或施工不当引起，宽度超过0.2mm就必须处理。根据GB/T 50448-2015标准，我们推荐采用高压注浆、表面封闭或结构补强三种方案，具体选择得看裂缝类型和结构要求。

先搞清楚裂缝是哪种类型

去年处理某地铁管片拼缝灌浆时，我们发现同样0.3mm的裂缝，有的是贯穿型，有的只是表面龟裂。经验上来说，得用指甲划一下试试深度，再用裂缝观测仪测宽度——环氧树脂能处理的裂缝通常不超过1.5mm，再大就得考虑碳纤维布补强了。

特别提醒注意温度裂缝，这类裂缝往往在浇筑后72小时内出现，特点是走向不规则。某商业综合体地下室灌浆时就遇到这种情况，当时环境温度骤降8℃，导致表层收缩裂缝呈网状分布，这种必须立即处理。

为什么灌浆料会开裂

材料本身原因占三成：水胶比超过0.4的灌浆料，28天收缩率可能达到0.15%，比标准值高50%。施工因素占七成，有次在风电基础灌浆时，工人为了省事一次性浇筑1.2米厚，内部温度飙升到65℃，直接导致温度裂缝。

还有种特殊情况是动荷载裂缝，像港口起重机轨道灌浆，重型设备反复碾压会让裂缝从0.1mm发展到0.5mm。这类必须用改性环氧树脂配合钢纤维处理，抗压强度至少要80MPa。

手把手教你现场处置

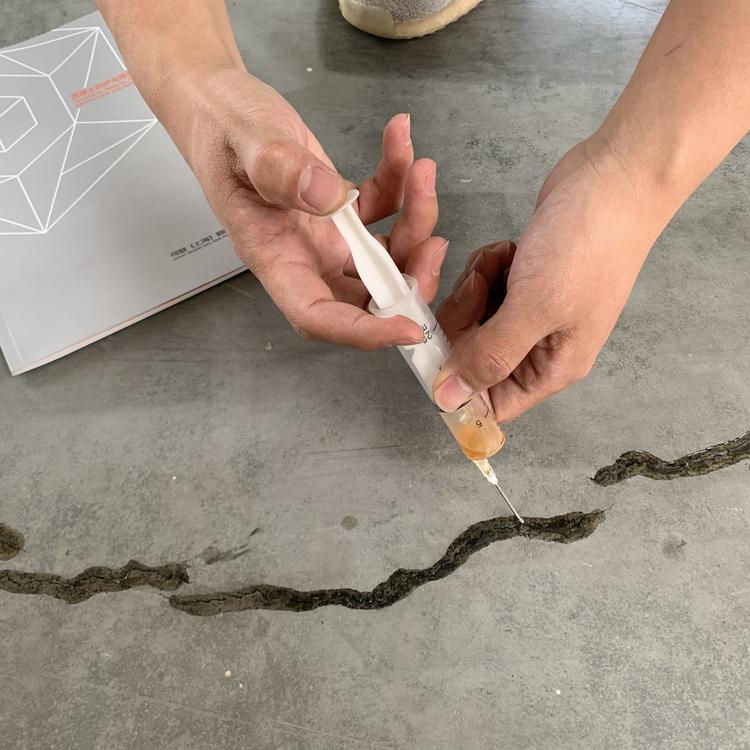

对于0.1-0.3mm的非结构裂缝，我们有个土办法：先用空压机吹净裂缝，再用注射器滴入低粘度环氧树脂。某污水处理厂池体灌浆就这么处理的，五年后回访依然完好。记住要在10-25℃环境施工，温度太低会影响渗透性。

碰到0.5mm以上的裂缝就得动真格了。去年高铁支座灌浆裂缝处理时，我们先用角磨机开V型槽，注入掺了30%石英砂的环氧砂浆，最后用碳纤维布十字交叉粘贴。这个方案通过了200万次疲劳试验验证。

这几个坑千万别踩

见过最离谱的操作是往裂缝里塞水泥干粉。灌浆料初凝后根本黏不住，还会造成内部空鼓。正确做法是至少湿润养护24小时，让基面达到面干内潮的状态。

冬季施工更要命，低于5℃还强行注浆的话，材料固化时间会延长3倍。有次桥梁加固就吃了这个亏，后来专门配置了冬季型改性聚氨酯，-10℃照样能施工。

看看机场跑道怎么修的

首都机场T3航站楼灌浆层出现过2.8m长的温度裂缝，当时采用"注浆+预应力碳板"组合方案：先往裂缝里注入纳米二氧化硅改性浆体，再在表面张拉碳纤维板。监测数据显示，修复后抗弯强度反而提升了15%。

这类重大项目都会做对比试验。他们把普通环氧树脂和聚氨酯注浆料做成试件，放在跑道轮载模拟机上测试——结果聚氨酯组的抗疲劳性能高出20%，最终成为选定方案。
