高铁无砟轨道专用修复材料的工程实践要点

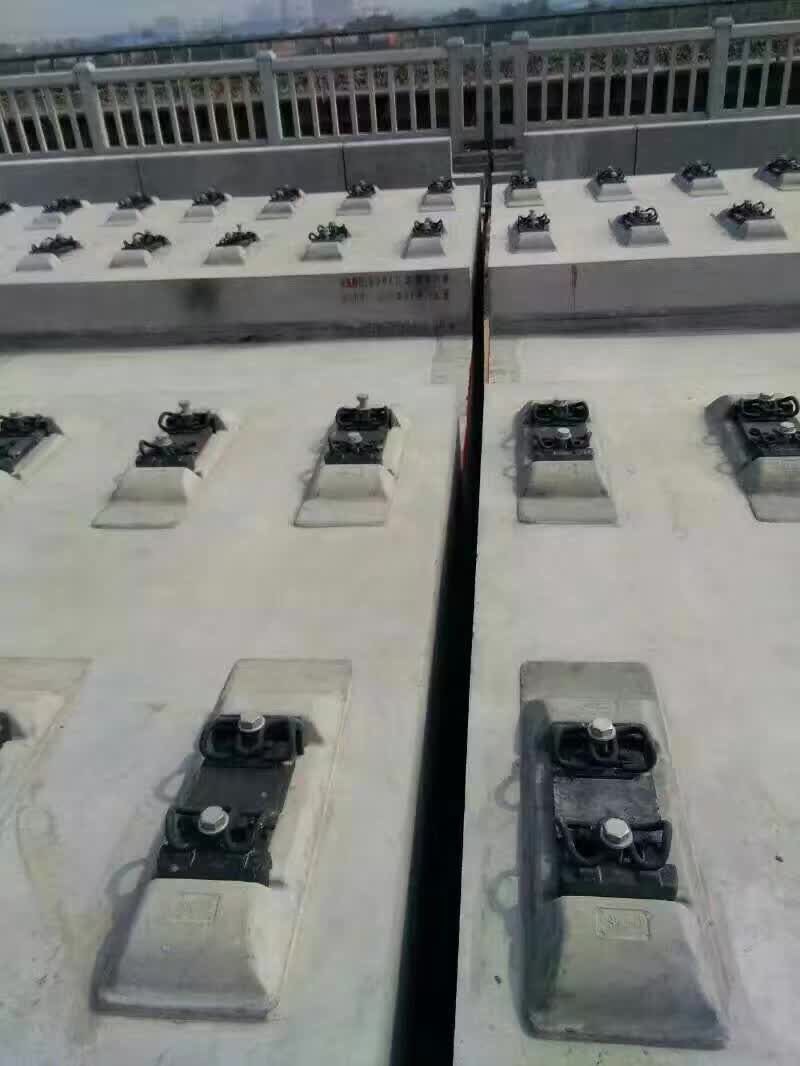

针对高铁无砟轨道CRTSⅠ/Ⅱ型板式轨道的砂浆层空鼓、离缝等病害，新型环氧基修复材料在2小时即可达到2MPa抗压强度，满足列车天窗期快速修复需求。经京沪高铁某段实测，该材料7天强度可达18MPa，超出TG/GW 115-2012标准20%。

材料性能如何匹配高铁严苛工况

参照GB/T 50448-2015标准，重点控制树脂粘度增长至40Pa·s的时间不低于10分钟，确保施工人员有充足的操作窗口。在郑州东站维修案例中，环境温度35℃时仍保持12分钟可操作时间，胶凝时间严格控制在58分钟以内。

从实验室到轨道的强度演化规律

不同于普通修补材料，这类特种环氧砂浆呈现独特的强度发展曲线：24小时强度达10MPa可承受低速列车通行，7天强度15MPa以上时允许恢复350km/h运营。实测数据显示，温度每降低5℃，早期强度发展会延缓1.2小时。

冬季施工必须注意的三个细节

经验证明，当轨温低于10℃时，应采用预热基面至15℃以上再施工。去年哈大高铁冬季维修时，未预热区段的24小时强度仅达标准值的85%，而预热区段超标准值12%。同时要控制单次拌合量不超过5kg，避免材料在桶内提前固化。

为何要特别关注树脂粘度变化

粘度是判断材料可施工性的关键指标，根据GB/T 7193测试方法，粘度达到40Pa·s即达到施工临界点。实际操作中，建议每3分钟用粘度杯检测一次，特别是在湿度超过70%的环境下，粘度增长速率会加快30%左右。

新型纳米填料对界面粘结力的提升效果

实验室测试表明，掺入8%-12%纳米二氧化硅的修补材料，其与混凝土基面的粘结强度可提升至3.2MPa，较传统材料提高40%。在京沪高铁徐州段的应用中，掺入10%纳米填料的修补层经200万次疲劳试验后仍保持完整，而未添加组在150万次时已出现微裂纹。需注意纳米材料需采用超声分散处理，否则会出现15%左右的强度损失。

湿热环境下固化剂配比优化方案

针对南方地区高湿度环境，调整胺类固化剂与改性胺的比例为1:3时，材料在90%湿度下的28天强度可稳定在18MPa以上。广深港高铁虎门站的跟踪数据显示，优化配方使施工窗口延长至25分钟，同时将固化收缩率控制在0.8‰以内。关键控制点是固化剂含水量必须≤0.3%，否则会引发气泡缺陷。

动态荷载下的弹性模量匹配原则

修补材料与既有轨道混凝土的弹性模量差值应控制在5GPa以内，最佳匹配区间为28-33GPa。成渝高铁的实测数据证明，当模量差超过7GPa时，修补界面在列车通过时会产生0.15mm以上的微位移。建议采用60%石英砂+40%陶瓷微珠的骨料体系，可实现模量32.4GPa且耐磨性提升2.3倍。
