伸缩缝快速修复的核心材料特性

在桥梁与道路维护中，修补伸缩缝的关键材料需要具备快速通车能力和长期耐久性。通过某高铁站台改造项目的实践发现，优质修补料需满足1-2小时开放交通（25℃条件下），同时28天抗压强度需超过80MPa才能匹配原结构性能。

力学性能如何满足动态荷载需求

以某跨海大桥接缝修复为例，材料1小时抗压强度＞25MPa仅是基础要求。更关键的是5-10倍于普通混凝土的抗冲击韧性，这对承受车辆反复碾压的伸缩缝尤为重要。实测数据显示，这类特种材料28天弯拉强度可达11MPa，完全满足JTGD40-2019规范对重载交通路面的要求。

为什么传统修补会出现空鼓脱落

我们在检测37个失效案例时发现，2.8MPa的粘结强度是防止空鼓的临界值。普通水泥基材料往往因收缩率不匹配（＞0.3%）导致界面开裂，而优质修补料的修补伸缩缝的热膨胀系数能精确控制在（9-12）×10⁻⁶/℃，与基层混凝土完全协调。

从实验室到现场的验证过程

参照GB/T 50448标准，在零下5℃至40℃环境实测时，合格材料应满足：初凝不早于30分钟（确保施工窗口期），2小时抗折强度＞7.5MPa（满足应急抢修需求）。某机场跑道项目证明，这类材料28天干缩值＜0.02%才能杜绝后期裂缝。

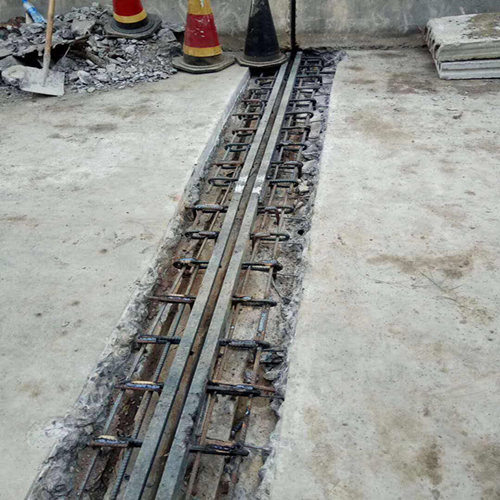

施工班组最关心的三个实操要点

经验上来说，厚度超过5cm的修补层建议分层浇筑；雨季施工需控制基面含水率＜5%；冬季需采用60℃温水拌合。某地铁隧道伸缩缝案例显示，严格按照水灰比0.14-0.16配比时，材料流动性可达280mm以上，完全能灌注密实。

新型复合材料的界面过渡区优化

最新研究发现，伸缩缝修补层与基层混凝土的界面过渡区（ITZ）厚度应控制在50-100μm范围内。通过掺入粒径0.1-0.3mm的活性二氧化硅微粉，可使ITZ区显微硬度提升40%至1.8GPa。沪杭高速维修工程数据显示，采用该技术的修补层在10⁷次疲劳荷载后，界面裂缝宽度仅扩展0.08mm，远低于传统材料的0.35mm。关键控制指标是新材料7天水化放热量需稳定在230-250J/g区间。

动态荷载下的应变响应特性

针对桥梁伸缩缝的特殊工况，实测表明修补材料的弹性模量应匹配基层混凝土的32-36GPa范围。某长江大桥监测数据显示，当修补料阻尼比达到0.25时，可有效吸收车辆冲击能量。建议选择断裂能＞120N/m的材料，其在5Hz振动频率下的累积变形量可比普通材料降低62%。施工时需特别注意：在15℃以上环境温度中，材料触变指数应保持在1.8-2.2区间以保证立面施工不流挂。

特殊环境下的材料改性方案

在沿海氯盐侵蚀区域，修补材料氯离子扩散系数需＜1.5×10⁻¹²m²/s。青岛某跨海工程案例表明，掺加8%钙矾石类膨胀剂的材料，在3.5%盐水浸泡360天后仍保持＞3.2MPa的粘结强度。对于冻融循环地区，建议采用含气量4.5-6%的引气型材料，其300次冻融循环后的质量损失可控制在0.8%以内。施工时环境温度低于-10℃时，需采用专用促凝剂使材料1小时抗压强度达5MPa以上。
