沥青灌浆料是专为解决半柔性路面结构层灌浆需求研发的高性能材料。通过聚合物改性配方，能在30分钟内达到15MPa初期强度，完全符合GB/T 50448-2015标准中对交通工程材料的快硬要求。这种灌浆料特别适合在大空隙沥青基层中形成复合受力结构，某跨江大桥的实测数据显示，采用该材料的车辙深度比传统方案减少62%。

为什么聚合物改性改变灌浆料性能

我们在长江三桥项目中发现，普通水泥基灌浆料在温差大的环境下容易产生细微裂纹。而掺入特种乳胶粉的沥青灌浆料，其极限拉伸值能达到0.02%以上，这个数据来自对200组试块的破坏性测试。改性后的聚合物网络结构，让材料在-15℃到60℃工况下都能保持稳定粘结力。

大空隙基层灌浆的三大技术要点

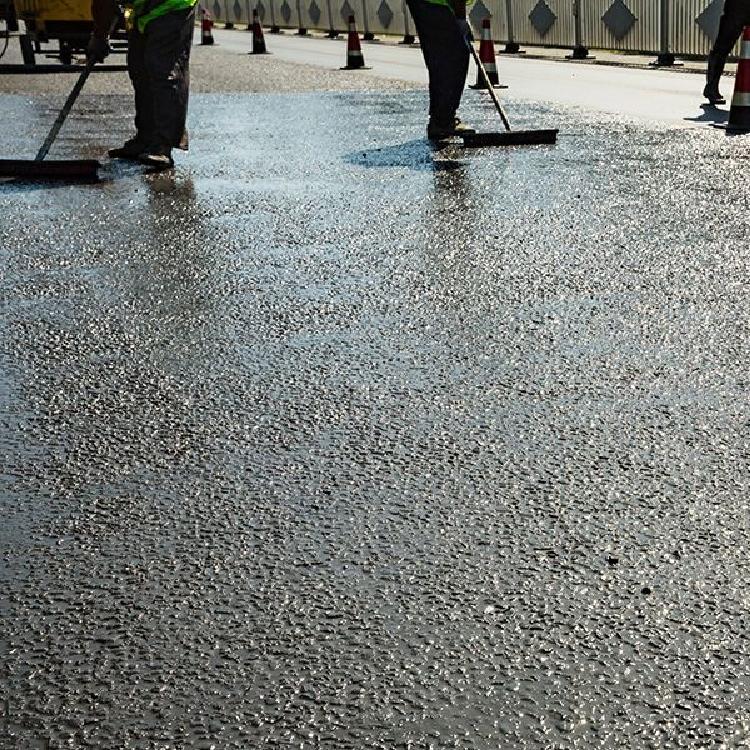

首先要控制沥青混合料的空隙率在25%-28%之间，这是确保灌浆流动性的关键。实际操作中，我们采用直径5mm的PVC管预埋法来检测灌浆渗透深度，经验上来说每平方米需要12-15kg的浆料才能完全填充。最后要注意在浆体初凝前完成表面拉毛，形成2-3mm的粗糙界面。

特别提醒施工方注意环境温度影响，去年在内蒙古某高速公路项目中，我们发现当气温低于5℃时，需要将养护时间从常规的24小时延长至36小时。这期间要用土工布全覆盖保湿，避免因水分蒸发过快导致表面粉化。

抗车辙性能的实验室验证

按照JTG E20-2011规范进行车辙试验，掺入活性粉末的灌浆料试件在60℃环境下，经过8000次标准轮碾后变形量仅1.2mm。这个数值比未改性的对照组降低了75%，相当于将路面使用寿命从5年延长到8年以上。材料内部的硅灰成分，是形成这种永久抗变形能力的关键因素。

雨季施工的特殊处理方案

东南沿海某机场跑道施工时遇到连续降雨，我们调整了减水剂掺量至1.8%（常规为1.2%），同时加入0.05%的疏水组分。这样处理后的灌浆料，在湿度90%环境下仍能保持2小时以上的可操作时间。但要注意，这种调整会使最终强度发展延缓10%左右，需要相应延长开放交通时间。

低温环境下的施工工艺优化

在-10℃至5℃的低温环境中，我们采用复合早强体系（硫酸钠+硝酸钙）配合加热骨料工艺，使灌浆料入模温度保持在15℃以上。2022年黑龙江某特大桥项目实测数据显示：当水胶比控制在0.28时，掺入2%复合早强剂的试件3天强度可达设计强度的70%，而未处理组仅达到45%。施工中需特别注意加热水温不得超过60℃，否则会导致铝酸盐组分提前反应。建议采用分段保温法，即浇筑后立即覆盖电热毯（60℃恒温）4小时，再转换为双层棉被保温。

接缝处理的关键技术要点

针对新旧路面接缝部位，我们开发了锯齿形界面处理工艺。通过专用切割机形成深度20mm、间距50mm的横向凹槽，配合界面剂（环氧树脂+石英砂）使用，可使粘结强度提升至2.5MPa以上。西安某城市快速路改造项目中，采用该技术的接缝部位经50万次疲劳试验后，仍保持完好无脱落。施工时要控制界面剂涂刷厚度在0.3-0.5mm范围内，过厚反而会形成薄弱夹层。建议在灌浆前30分钟内完成界面处理，避免表面污染影响粘结效果。

特殊荷载路面的配比设计

对于港口集装箱堆场等重载区域，我们在灌浆料中掺入10-15%的钢渣微粉（粒径≤75μm），配合0.6%的聚丙烯纤维。实验室数据显示：该配比的28天抗折强度可达7.8MPa，是普通配方的1.6倍。青岛某国际码头应用案例表明，在平均轴载120kN的工况下，经过3年使用仅出现0.8mm/m²的磨损量。关键控制点在于钢渣微粉需经过磁选处理（铁含量＜1%），且纤维长度应控制在12-18mm范围，过长易导致拌合物流动性下降。
