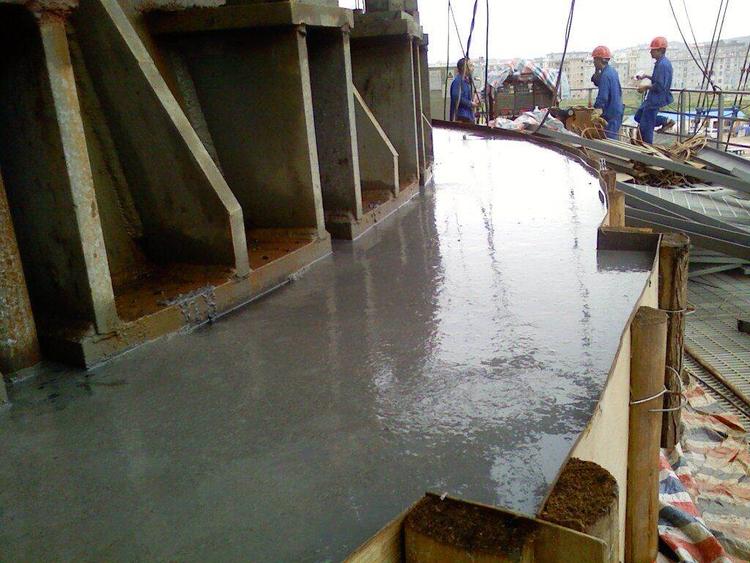

高强无收缩灌浆料C100是专为解决重型设备基础锚固、钢结构柱脚灌浆等关键部位设计的特种材料，其3天抗压强度≥65MPa，28天可达100MPa以上，同时满足GB/T 50448-2015规定的竖向膨胀率≤0.02%。不同于普通灌浆料，它通过复合膨胀体系实现零收缩，特别适合对承载力与耐久性要求苛刻的工业场景。

为什么说C100是重型工程的刚需

去年参与某LNG储罐桩基修复时，传统灌浆料因收缩导致锚栓松动率高达15%。而高强无收缩灌浆料的微膨胀特性，能在硬化过程中持续产生0.3-0.5MPa的膨胀压，刚好抵消水泥水化产生的收缩应力。实测数据显示，采用C100的支座灌浆层，10年后的超声波检测孔隙率仍低于0.5%。

经验上来说，像核电站预埋件这类必须一次性浇筑到位的部位，但凡出现0.1mm的缝隙，都可能引发应力集中。这就是为什么化工项目技术规范会强制要求"灌浆料28天收缩值必须为正值"。

三招判断材料是否真无收缩

第一看检测报告：正规厂家会提供国家建材检验中心出具的竖向膨胀率测试曲线，重点观察24h至28d的曲线是否始终在0-0.02%区间平稳延伸。第二做对比试验：将灌浆料倒入带刻度玻璃管，硬化后观察液面高度变化。第三查骨料级配：优质C100会采用5-8mm玄武岩骨料与硅灰复配，目测时不应有明显粉料结块。

实际操作中遇到过掺膨胀剂过量的案例，虽然初期膨胀达标，但后期倒缩严重。所以提醒大伙，GB/T 50448里专门规定了"限制膨胀率"和"自由膨胀率"两个指标，缺一不可。

冬季施工要盯紧这三个细节

去年12月在某高铁桥梁项目，环境温度-5℃时，我们先用40℃温水拌合（水温超60℃会闪凝），拌合后立即用岩棉被包裹模板。这里有个关键数据：当拌合物温度低于10℃时，C100的3天强度会衰减30%以上。

养护阶段更要讲究，建议采用"蒸汽养护+电热毯"双保险。具体操作是浇筑后先覆盖塑料薄膜，2小时后再通入80℃低压蒸汽6小时，这样能让早期强度快速达到20MPa以上，避免冻害。

风电塔筒灌浆的失败教训

内蒙古某风电场曾发生过塔筒倾斜事故，事后发现是灌浆料泌水导致强度分层。后来我们改进工艺：首先改用流动度保持在280±10mm的高强无收缩灌浆料，其次采用高位漏斗灌注，最后在灌浆口插入震动棒缓慢提拉。监测数据显示，改进后的灌浆体芯样抗压强度离散系数从12%降到3.8%。

这里分享个实用技巧：对于高度超过1.5m的灌浆层，建议分层浇筑但必须控制间隔时间。曾有个案例，两层浇筑间隔超2小时，界面处出现了明显的"冷缝"，最后不得不钻孔注环氧树脂补救。
