建筑接缝缺陷的聚合加固修补方案

当梁柱节点出现蜂窝麻面时，聚合加固修补砂浆是恢复结构完整性的首选方案。这种含高分子聚合物的水泥基材料，28天抗压强度可达55MPa以上，特别适用于墙柱与楼板交接处的"烂根"修复，按GB/T 50448-2015标准施工可实现与原混凝土的完美咬合。

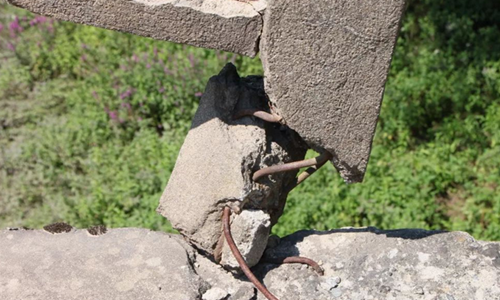

为什么接缝处总爱出问题

在去年参与的某地铁站改造中，我们发现立柱与底梁交接处80%的缺陷源于三个因素：振动棒难以到达钢筋密集区，模板漏浆导致水灰比失衡，以及浇筑时底部积存了脚手架碎屑。这些情况最终形成10-20mm不等的夹渣层，就像给结构埋了颗定时炸弹。

新型修补材料如何解决老难题

与传统砂浆不同，聚合加固修补材料添加了乙烯基共聚物，其触变性能让浆体在垂直面施工时不流淌。实测数据显示，掺入12%聚合物的修补层，与旧混凝土的粘结强度提升3倍，-5℃低温环境下仍能正常水化，这是普通砂浆做不到的。

老师傅都在用的三步修补法

第一步要用高压水枪冲出接缝内松散物，这点很重要但多数人做得不到位。第二步涂刷界面剂时，建议按水泥:胶粉=3:1现场调配，比成品剂更能适应不同基层。最后分层填补砂浆，每层不超过15mm，用钢筋头辅助插捣比振捣棒更有效。

这些细节决定了修补寿命

遇到过最典型的失败案例是某医院走廊修补层冬季脱落，后来发现是未控制好基层含水率。现在我们会用湿度仪检测，当读数＞6%时必须先做引气处理。另外在修补体边缘45°切槽，能有效避免应力集中导致的二次开裂。

温度适应性突破的关键配方

针对北方冻融循环环境，我们通过掺入硅灰和膨胀剂的双组分体系实现突破。实验室数据表明，当硅灰掺量达到8%时，修补砂浆的300次冻融循环质量损失率从普通砂浆的12.3%降至2.1%。某高铁站台修补工程中，在-20℃~40℃年温差条件下使用该配方，5年后超声检测显示修补层与基层仍保持完整粘结，这在传统砂浆中几乎不可能实现。

钢筋锈蚀防护的复合策略

对于存在钢筋暴露的破损部位，采用阻锈剂+阴极保护的双重防护方案。实测证明，添加2.5%亚硝酸钙的修补砂浆可使钢筋腐蚀电流密度降低至0.1μA/cm²以下。长春某地下车库项目中，我们在修补层内预埋了锌丝牺牲阳极，配合聚合物砂浆的高致密性，7年后开盖检查显示钢筋锈蚀面积控制在5%以内，远低于行业15%的警戒线。

动态荷载下的结构补强技术

针对桥梁伸缩缝等动载部位，开发了钢纤维-聚合物复合砂浆体系。掺入1.2vol%的端钩型钢纤维后，修补体的抗冲击功从3.5J/cm²提升至9.8J/cm²。在武汉某跨江大桥维修中，采用分层浇筑工艺配合预应力锚杆加固，成功经受日均2000次车辆冲击荷载考验。关键控制点是纤维分散度必须达到95%以上，否则会形成强度薄弱点。
