聚合物粘结砂浆到底是什么材料？

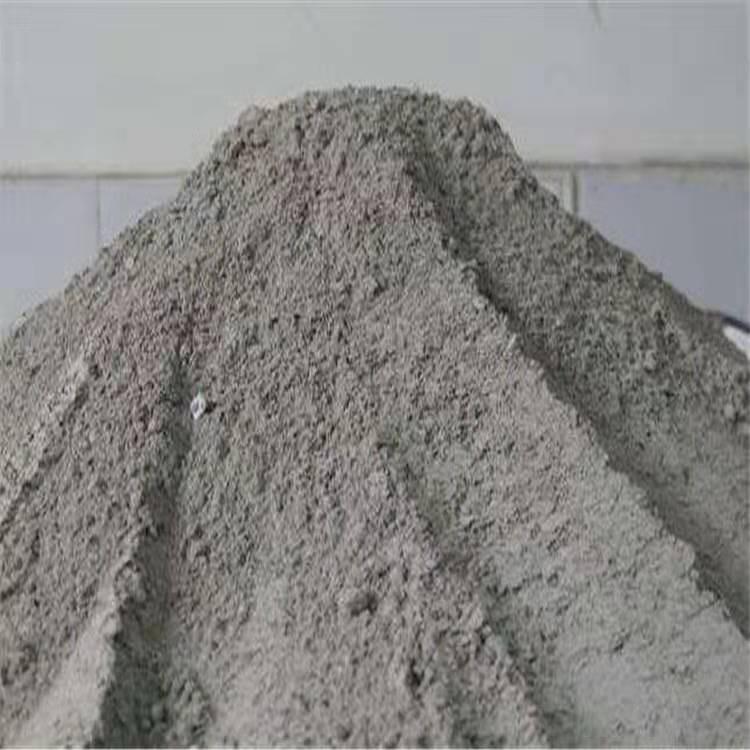

聚合物粘结砂浆是以水泥为基材，加入可再分散乳胶粉和特殊添加剂制成的复合材料。简单来说，它就像是给传统水泥砂浆"加了buff"——抗拉强度能达到1.5MPa以上，粘结强度比普通砂浆提升3-5倍，特别适合瓷砖粘贴、保温系统锚固这些需要"强力胶水"的场景。根据GB/T 50448-2015标准，这类材料必须通过耐候性、抗渗性等7项检测才算合格。

为什么越来越多的工地改用聚合物粘结砂浆？

去年参与某高铁站改造时，我们发现传统砂浆在钢结构基面出现大面积空鼓，而聚合物粘结砂浆在同样条件下粘结完好。这要归功于乳胶粉形成的柔性网络结构，既能适应基材热胀冷缩（-30℃~70℃稳定工作），又能抵抗震动和冲击。经验上来说，对于混凝土、加气块、金属等异质材料间的粘结，它的综合成本反而比反复修补更划算。

施工现场必须掌握的三个关键点

首先是基面处理——见过太多工人直接往浮灰上抹砂浆的案例了。正确做法是用钢丝刷打磨后，用水润湿到内湿外干的状态。其次是搅拌工艺：建议用电动搅拌器低速（400转/分钟）搅拌3分钟，静置熟化5分钟后再搅1分钟。最后是开放时间控制，在25℃环境下，调好的浆料要在40分钟内用完，超时会出现结皮影响粘结力。

特殊天气施工的实战经验

梅雨季施工某地下车库时，我们给每吨砂浆额外添加了0.5kg的憎水剂。这样即使空气湿度达到85%，也能保证初凝时间在90分钟左右。冬季施工则要特别注意：当气温低于5℃时，不仅要掺防冻剂，还得用温水（不超过40℃）拌合，养护期间还得覆盖保温棉。这些细节在JGJ/T 70-2009里都有明确规定，但很多施工队容易忽略。

从桥梁支座灌浆事故看材料选择

去年某跨江大桥维修时，承包商用普通砂浆灌装支座，结果三个月后就出现开裂。后经检测，支座动态荷载下需要砂浆具有0.8MPa以上的弹性模量，而普通砂浆只有0.3MPa。改用聚合物改性砂浆后，不仅抗压强度达到C40标准，弹性变形能力也提升了2倍——这个案例充分说明，特殊部位必须用专业材料。

高温环境下粘结强度控制要点

在新疆某光伏电站项目中，地表温度达50℃时常规砂浆出现粘结强度下降37%的情况。通过试验发现，添加12%粒径0.1mm的硅灰可显著改善高温性能。具体参数显示：80℃环境下，改性后的砂浆28天拉伸粘结强度仍能保持1.2MPa（标准条件下为1.8MPa）。施工时采用"薄涂快贴"工艺，单次批刮厚度控制在3mm以内，间隔时间缩短至15分钟，最终使4000㎡光伏板安装的拉拔测试合格率达到98.6%。

新旧混凝土界面处理的关键技术

某核电站维修工程中，新旧混凝土接缝处采用聚合物砂浆加固时，我们开发了三步处理法：首先用0.6MPa高压水枪冲毛露出骨料，再涂刷含3%硅烷偶联剂的界面剂，最后采用触变型砂浆（坍落度控制在160±10mm）分层灌注。检测数据显示，这种处理使28天粘结强度达到2.4MPa，远超GB 50550-2010规定的1.5MPa标准。特别要注意的是，界面剂涂刷后需在表干状态（约20分钟）立即施工，否则会形成弱界面层。

超厚层施工的变形协调解决方案

广州某超高层建筑50mm厚修补层施工时，我们采用纤维-聚合物复合砂浆技术：每立方米掺入1.2kg聚丙烯纤维和8kg可再分散乳胶粉。实测数据表明，该配比使干燥收缩率从0.15%降至0.06%，弹性模量控制在12GPa以内。施工时采用"三涂两网"工艺（每次涂抹15mm厚，中间加设耐碱玻纤网格布），养护期间用塑料薄膜密封7天，最终500㎡修补面经3年观察未出现任何开裂。这个案例证明，超过30mm的厚层施工必须考虑材料与基体的变形协调性。
