风力发电灌浆料强度是决定风机基础稳定性的关键指标，主要包含28天抗压强度（通常≥85MPa）、早期强度（24h≥35MPa）和疲劳强度。根据GB/T 50448-2015标准，优质风电灌浆料需满足-40℃~80℃环境下的强度稳定性，这与普通建筑灌浆料有本质区别。

风电灌浆料强度标准到底有多高

海上风机基础的灌浆料强度要求远高于陆地项目。以江苏如东某海上风场为例，设计方明确要求灌浆料28天抗压强度达到110MPa，这是普通C80混凝土强度的1.5倍。这个数值不是随便定的，要综合考虑风机塔筒的动荷载、海水腐蚀环境以及50年使用寿命。

实际操作中，强度指标需要与流动度（初始≥300mm）、竖向膨胀率（0.02%~0.1%）等参数协同控制。去年参与的福建沿海项目就出现过强度达标但膨胀率超标导致锚栓张拉失效的案例，这点后面会具体讲。

为什么海上风电对强度要求更苛刻

海上环境带来的挑战主要有三个：盐雾氯离子渗透会降低钢筋粘结强度，潮差区的干湿循环加速材料老化，还有台风带来的极端冲击荷载。某检测机构数据表明，同样配方的灌浆料在模拟海水浸泡环境下，28天强度会衰减12%~15%。

经验上来说，海上项目往往会选择掺入硅灰和超细矿粉的灌浆料。这类材料不仅能提升密实度，还能通过火山灰反应生成更多C-S-H凝胶，这是强度发展的核心。渤海某项目实测数据显示，掺15%硅灰的灌浆料56天强度反而比28天提高了8%，说明后期强度还在持续增长。

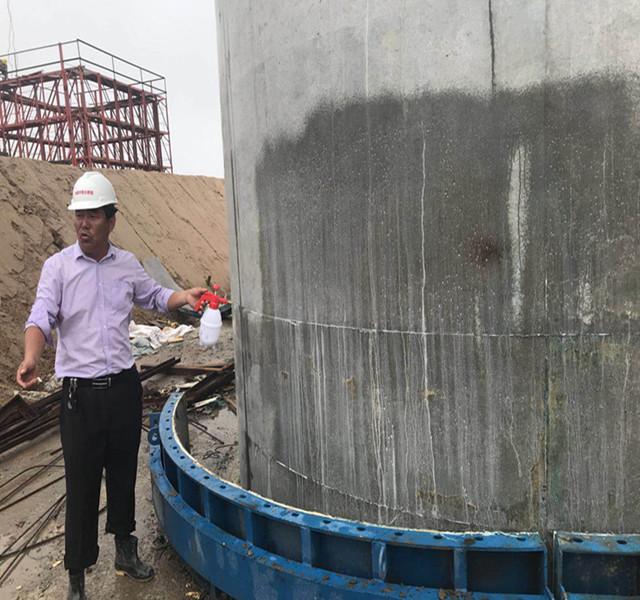

施工时如何确保强度达标

温度控制是第一道关。去年冬天在内蒙古风场，我们就遇到过-15℃施工的情况。这时必须采用热水搅拌（水温不超过60℃），同时添加防冻型聚羧酸减水剂。根据现场留置的试块检测，在-10℃环境养护的试件3天强度只有标准养护的40%，但7天后就追平了。

另一个容易忽视的是搅拌工艺。某次抢工期时工人擅自改用砂浆搅拌机，结果灌浆料出现离析，28天强度波动超过15MPa。现在都要求必须用高速涡流搅拌机（转速≥800r/min），搅拌时间控制在3~4分钟。

强度不达标常见问题怎么处理

遇到强度不合格，先别急着返工。去年河北项目就发生过第三方检测强度仅76MPa的案例，后来发现是试块养护箱温湿度失控（实际仅20℃）。重新取样后在标准条件下养护，强度直接达到92MPa。

如果确认是材料问题，可以尝试二次注浆补强。新疆某项目就采用注浆管注入环氧树脂的方法，将基础连接部位的抗剪强度从设计值的80%提升到110%。不过这种方法成本较高，每吨灌浆料要增加3000元左右。
