直接回答：聚合防水砂浆确实具有可靠的防水性能，但必须选择符合GB/T 50448-2015标准的产品并正确施工。作为聚合物改性的水泥基材料，其28天抗渗压力可达1.5MPa以上，特别适用于地下室、卫浴间等潮湿环境。实际工程中，我们更关注它的粘结强度（≥1.0MPa）和抗裂性表现。

聚合防水砂浆究竟是什么材料

简单说，它就是普通水泥砂浆的升级版——通过掺入丙烯酸酯等高分子乳液改性而成。经验上来说，这种材料在福州某地铁站施工时，既保留了水泥基材料的高强度（抗压强度≥30MPa），又具备了聚合物特有的柔韧性（压折比≤3.0）。

和传统防水卷材相比，它的优势在于能直接粘结瓷砖，省去了保护层施工。实际操作中要注意，不同厂家产品的聚合物含量差异很大，优质产品的固含量至少要达到8%以上。

为什么说它能防水又不完全防水

从材料特性来看，聚合防水砂浆的防水原理是双重防护：水泥水化产物填充宏观孔隙，聚合物膜封闭微观裂纹。但去年杭州某地下室项目就出现过渗漏，问题出在阴阳角没做加强层。

真实防水效果取决于三个要素：材料本身的抗渗等级（P8以上）、施工厚度（单层不少于3mm）、节点处理（管根要做R角）。特别是温差大的地区，建议掺入5%的膨胀剂补偿收缩。

关键施工步骤决定防水成败

基层处理往往被忽视，我们要求混凝土基面必须达到"三无"标准：无油污、无明水、无松散颗粒。记得去年郑州某项目，就因为基层起砂导致整层防水空鼓。

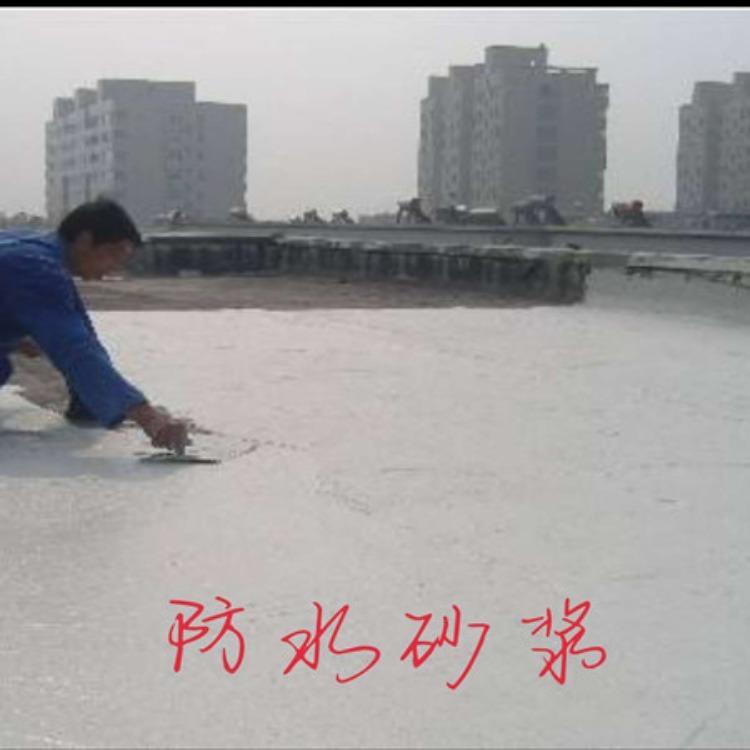

刮涂时最好分两次成活，第一遍用锯齿镘刀薄刮（1mm），第二遍垂直方向厚刮。有个实用技巧：在砂浆初凝前（约40分钟），用海绵蘸水轻压表面消除气泡。

老工程师才懂的三个避坑要点

首先是养护，很多人以为聚合物砂浆不用养护，其实前3天必须保持湿润。某医院项目曾因过早干燥出现龟裂，最后不得不凿除重做。

其次是环境温度，低于5℃时聚合物成膜会受阻。遇到过最极端的案例是哈尔滨某工地，冬季施工后防水层直接粉化。另外，搅拌好的料浆要在1小时内用完，结块的砂浆千万别加水复用。

从桥梁墩台修复看实际效果

去年参与的厦门跨海大桥项目很有代表性：墩台裂缝用聚合砂浆修补后，不仅抗氯离子渗透性提高60%，还能耐受船只撞击的动荷载。检测数据显示，经过12个月海水浸泡，电阻值仍保持在8000Ω·cm以上。

这种场合我们会特别关注材料的抗老化性能。实验室加速老化测试表明，优质聚合砂浆经过200次冻融循环后，强度损失不超过15%，远优于普通防水涂料。

界面处理的关键细节

基层处理常被低估，但实测数据表明：界面拉拔强度每提高0.2MPa，防水层粘结强度可提升30%。某地铁隧道项目曾因混凝土基层含水率超标（＞8%），导致后续防水层大面积剥落。我们现采用三步处理法：1）喷砂处理至Sa2.5级；2）环氧基界面剂涂布量≥300g/㎡；3）粗糙度控制在50-100μm。特别要注意管道根部，必须做成R≥20mm的圆弧角，否则应力集中处开裂风险增加5倍。

聚合物掺量的科学配比

实验室对比试验揭示：当聚合物乳液固含量在18-22%时，防水砂浆的断裂伸长率可达普通砂浆的8倍。但某商业综合体项目曾因承包商擅自将乳液比例提高到30%，反而造成28天抗压强度下降40%。经验证明，最优配比是水泥:砂:聚合物=1:2:0.4（质量比），此时收缩率可控制在0.015%以内。冬季施工时可添加1-2%的早强剂，但需注意总碱量不得超过0.6%，否则会加速聚合物降解。

特殊部位的增强处理方案

对于阴阳角和施工缝等薄弱环节，采用"玻纤网格布+增厚涂层"的复合工法效果显著。宁波某海底沉管隧道项目中，我们在接缝处先铺贴160g/㎡的耐碱网格布，再涂抹3mm厚聚合物砂浆，经水压测试显示抗渗压力达到1.8MPa（普通处理仅0.6MPa）。重要节点建议设置止水条，推荐截面尺寸20×30mm，与砂浆接触面需做齿槽处理以增强机械咬合。实测数据显示，这种组合方案可使接缝处渗漏率降低至0.3L/㎡·d以下。
