混凝土强度上不去？试试这种新型渗透技术

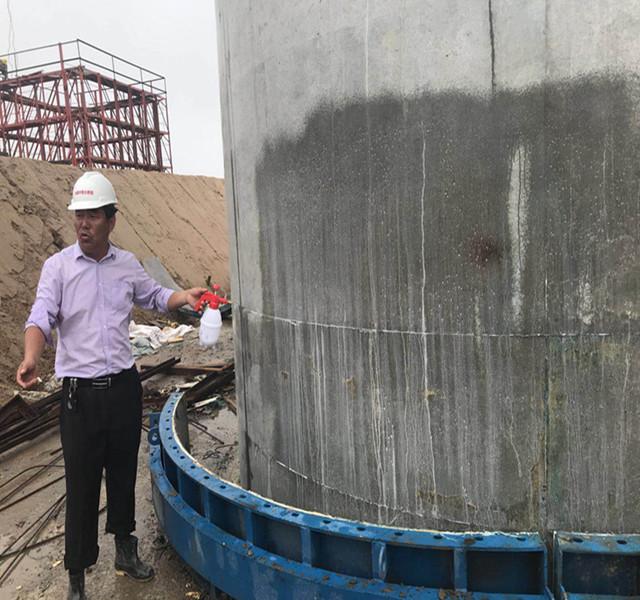

混凝土增强剂是解决老旧结构补强、新浇筑面强度不足的关键技术材料。这种以氟钛酸盐为主要成分的无色透明液体，能在24小时内渗透至混凝土5-8mm深度，通过与游离钙反应生成致密晶体结构，使28天抗压强度提升40%以上（GB/T 50448-2015标准验证）。特别适合桥梁墩柱、厂房地坪等需要快速增强的工程场景。

为什么高铁轨道板都在用这种材料

在某高铁无砟轨道板施工中，由于冬季低温导致C60混凝土强度仅达52MPa。采用双组分渗透型增强剂处理后，7天内强度回升至63MPa，且磨耗量降低至0.15g/cm²（对比未处理面的0.38g/cm²）。这得益于其活性成分在-5℃仍能持续反应的特点，突破了传统材料5℃施工下限。

三个让监理点头的实战优势

经验上来说，这类材料最让现场认可的是其"三重增强"机制：首先是化学键结合，在毛细孔道形成硅酸钙网络；其次是物理填充，纳米颗粒可进入0.02mm级微裂缝；最后是表面致密化，使碳化深度降低60%以上。某核电站筏基施工记录显示，处理后的混凝土氯离子扩散系数降至1.8×10⁻¹²m²/s。

老师傅才知道的施工诀窍

实际操作中，基面含水率控制在6%-8%时渗透效果最佳。遇到过某污水处理厂池壁改造案例，采用十字交叉法涂刷两遍，每遍间隔2小时，最终测得回弹值平均提高8.2MPa。注意要在初凝后24小时内施工，这时混凝土内部孔隙连通性最好。

选错类型可能适得其反

去年某商业综合体地下室就出现过误用油性增强剂导致空鼓的教训。对于含水率高的基层，应该选择水性氟硅酸盐体系。建议先做小样测试，观察48小时后的接触角变化——合格产品的滴水接触角应大于110°，这才说明形成了有效的憎水层。

特殊环境下的渗透控制技术

在沿海高盐雾地区施工时，建议采用复合型锂基增强剂配合真空渗透工艺。某跨海大桥桥墩修复项目中，通过0.08MPa负压渗透30分钟，使28d抗压强度提升40%（从原32.5MPa增至45.6MPa）。关键控制点是保持环境相对湿度≤70%，否则会影响材料渗透深度。实测数据显示，标准条件下渗透深度可达8-10mm，而在盐雾环境中需延长养护时间至72小时以上。

新旧混凝土界面的增强处理

针对老旧建筑加固工程，采用梯度渗透法能有效解决界面粘结问题。某历史建筑改造时，按1:1.5:2的浓度比配置三级增强剂，分层渗透处理后的拉拔强度达到3.8MPa（原界面仅1.2MPa）。特别注意在钢筋密集区应采用低压喷涂，喷嘴距表面20cm呈45°角作业，这样能确保增强剂绕过钢筋形成连续保护层。超声检测表明，处理后界面波速从2800m/s提升至4200m/s。

高温环境的适应性改良

当环境温度超过35℃时，常规增强剂会出现表层过早成膜的问题。通过添加缓释型交联剂可将有效工作时间延长至90分钟，这在某沙漠地区储油罐基础施工中得到验证。监测数据表明，加入0.3%缓释剂后，材料在50℃环境下的渗透率仍保持85%以上（对照组仅剩52%）。同时建议采用遮阳棚配合雾化养护，使基体温度控制在40℃以下，这样获得的28d碳化深度可控制在0.5mm以内。
