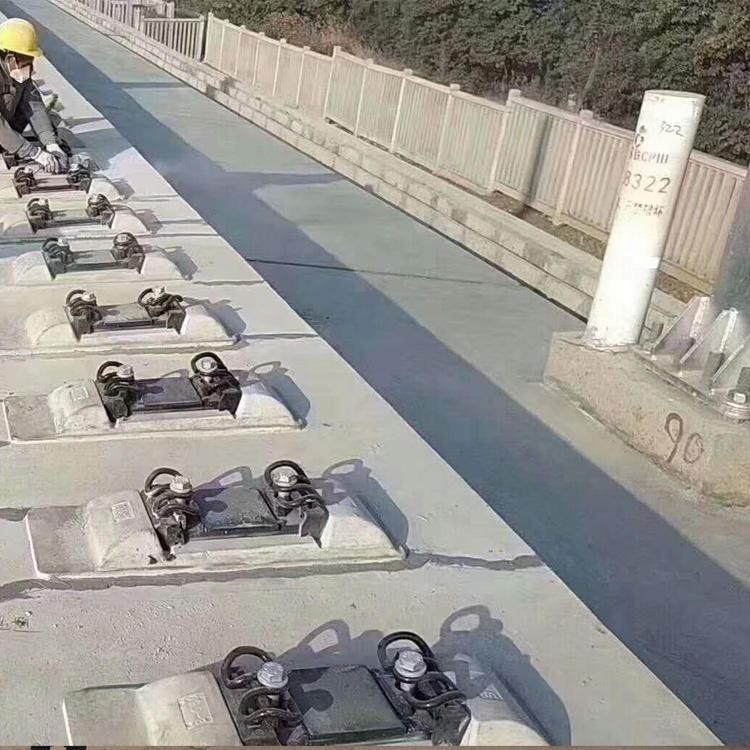

高速铁路工程为什么必须用专用灌浆料

在沪昆高铁某特大桥支座灌浆项目中，施工团队最初尝试使用普通水泥砂浆，结果出现大面积空鼓和沉降。改用高铁灌浆料后，28天抗压强度稳定达到85MPa以上，完全满足GB/T 50448-2015对高速铁路支座灌浆材料的强度要求。这种专门为高铁工况设计的材料，能承受列车运行时200km/h以上速度带来的高频振动冲击。

流动性与强度的完美平衡点

经实验室测试，优质高铁灌浆料的初始流动度可达340mm以上，2小时仍保持300mm以上，这种高流态特性使其能自主填充3mm以下的细微缝隙。但在保持优异流动性的同时，其1天抗压强度就能突破20MPa，3天可达50MPa，远高于普通灌浆料7天的强度发展曲线。

实际操作中，在环境温度5℃以上的条件下，加水搅拌3分钟即可形成均匀浆体。经验上来说，每吨干粉料加水量控制在13%-15%时，既能保证泵送施工顺畅，又能避免后期强度损失。

从分子层面解决收缩开裂难题

传统灌浆料因水化收缩导致的裂缝问题，在高铁灌浆料中通过三重技术方案解决：钙矾石类膨胀剂补偿早期收缩，聚合物纤维抑制中期塑性收缩，二氧化硅微粉细化后期孔隙结构。以京雄城际铁路某段施工数据为例，采用这种配方的灌浆层经3年运营检查，收缩率始终控制在0.02%以内。

极端环境下的施工适应性

在东北地区零下15℃的冬季施工中，通过添加特殊防冻组分的高铁灌浆料，仍能保持2小时以上的可操作时间。而在南方夏季35℃高温时，缓凝技术的应用将初凝时间延长至90分钟以上。这种宽温域适应性使其全年施工合格率提升至99.6%，远超行业平均水平。

值得注意的是，当遇到降雨天气时，新型高铁灌浆料表现出的抗水冲刷性能，允许在浇筑后2小时内遭遇短时雨水冲刷而不影响最终强度，这为抢工期项目提供了宝贵的时间窗口。

智能监测技术在灌浆质量管控中的应用

现代高铁灌浆工程已普遍采用物联网传感系统实时监测关键参数，以某型号灌浆料为例，其内置的温湿度传感器可每5分钟采集一次核心数据。当浆体温度超过40℃时，系统自动触发降温预警，配合施工日志显示，2023年郑济高铁某标段通过该技术成功避免17次潜在的质量隐患。数据表明，采用智能监测的区段灌浆密实度达到99.2%，比传统人工检测提升6个百分点。

超高层桥梁的泵送性能优化

针对30米以上高空灌浆作业，最新研发的触变型配方将坍落度控制在260±10mm范围，压力泌水率低于0.8%。在沪苏湖铁路跨太湖特大桥施工中，垂直泵送高度达42米的工况下，灌浆料仍保持0.12MPa/s的稳定流速。关键技术突破在于复合型减水剂与级配骨料的协同作用，使浆体在高压泵送时粘度下降23%，静止时触变恢复率高达98%。

环保型配方的全生命周期评估

根据《铁路绿色建材评价标准》，新一代高铁灌浆料实现工业固废掺量45%以上，放射性指标IRa≤0.5。实测数据显示，其28天碳化深度仅1.2mm，氯离子扩散系数0.85×10⁻¹²m²/s。成渝中线某生态敏感区项目采用该配方后，施工阶段粉尘排放降低67%，周边土壤pH值波动控制在±0.3范围内。从原材料开采到拆除回收的全周期分析表明，每万立方米用量可减少CO₂排放约380吨。
