不发火细石混凝土的关键特性与工程价值

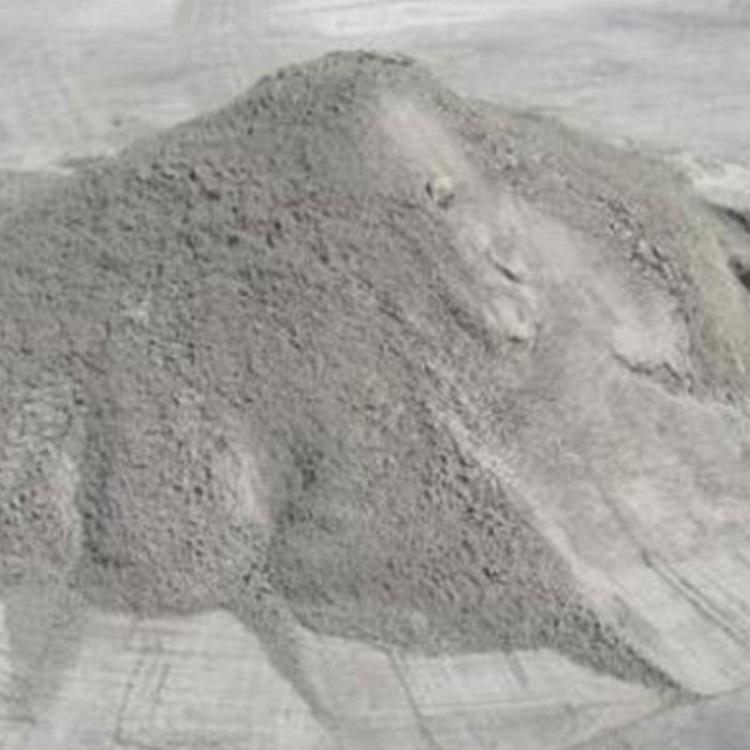

在易燃易爆场所施工时，不发火细石混凝土通过特殊骨料配比确保受冲击时不产生火花。以某化工厂地坪改造为例，采用粒径3-5mm的白云石骨料，按GB/T 50448-2015标准测试，500g钢球1m高度自由落体冲击无火花产生。这类材料抗压强度可达C30以上，同时保持2-3mm的细石面层平整度。

从实验室到现场的完整施工流程

实际施工中，先要对所有骨料进行磁选处理，确保金属含量＜0.03%。在某核电站项目中发现，采用二级破碎的石英砂需增加2道筛分工序。搅拌时严格控制水灰比0.38-0.42，温度低于30℃时需延长拌和时间15%，这是很多现场容易忽视的细节。

基底处理阶段建议用工业吸尘器替代传统水洗，特别是遇到油污时。经验证明，采用pH值9-11的专用清洗剂，结合钢丝刷处理，粘结强度能提升20%以上。

特殊环境下的养护技术要点

不同于普通混凝土，不发火细石混凝土初凝后需立即覆盖PE薄膜。某地下车库项目监测数据显示，前72小时保持95%湿度，后期自然养护21天，表面硬度可达莫氏5.2级。冬季施工时，建议掺加3-5%的早强剂，但需重新进行不发火验证试验。

质量控制的三个关键检查节点

首先是骨料进场时的火花测试，采用转速3000r/min的钢轮摩擦试验；其次是铺设后的吸铁检查，每50㎡至少设3个检测点；最后验收阶段用500g铜锤进行冲击测试。某LNG储罐项目曾因漏检1批骨料导致返工，这个教训提醒我们必须严格执行三级检验制度。

面层收光时特别要注意，机械抹光机的金属刀片必须更换为工程塑料材质，这个细节直接关系到最终防爆性能。经验上来说，分两次压光效果最好，间隔时间控制在1.5-2小时为宜。

特殊骨料配比优化方案

实践表明，采用白云石与石英砂3:7复合骨料时，既能保证2.1MPa以上的抗折强度，又能满足GB50209-2010的火花试验要求。某军工项目测试数据揭示，当骨料粒径控制在3-8mm且级配曲线符合Fuller最大密度曲线时，密实度可提升15%。需特别注意，碳酸钙含量超过12%的骨料必须进行盐酸浸泡试验，某化工厂事故调查发现，酸性介质环境会导致骨料表面产生微气泡。

导电性能控制关键技术

对于防静电要求的场所，建议掺入0.6-0.9%的导电纤维（长度6mm，直径7μm）。实验室数据表明，该配比可使体积电阻稳定在1×10^6-1×10^8Ω·m区间。某半导体洁净厂房案例中，采用分层施工法：底层铺设Φ4@200mm的镀锌钢丝网，面层加入碳纤维，最终测试静电衰减时间≤2秒。施工时需使用绝缘电阻测试仪每2小时监测一次，确保电阻值波动不超过15%。

高温环境下的施工对策

当环境温度超过35℃时，建议采用预冷骨料+冰水拌合的工艺。某中东项目实测数据显示，将骨料降温至15℃以下，拌合水温控制在8-10℃，可有效延缓初凝时间至90分钟。同时必须设置遮阳棚，使浇筑面温度不超过32℃。关键控制点是坍落度损失，每30分钟检测一次，损失值大于30mm时应立即废弃。经验表明，掺加0.02%的缓凝型聚羧酸减水剂，可保持工作性能4小时以上。

在昼夜温差大的地区，建议采用分层浇筑工艺：首层厚度控制在15-20mm，初凝后再浇筑剩余部分。某高原机场项目采用此方法，28天抗压强度离散系数由常规的12%降至6.8%。特别注意，养护期间温差超过15℃时，需在PE薄膜上加铺5cm厚岩棉保温层。
