用空鼓修补胶处理地基空鼓的实战方案

地基空鼓最有效的解决方案是采用空鼓修补胶进行微孔注浆处理。这种高分子树脂材料在0.3-0.5MPa压力下能渗透0.1mm以上的细微缝隙，按GB/T 50448-2015标准，固化后抗压强度可达60MPa以上，特别适合处理混凝土叠合层与基层的剥离问题。

为什么说空鼓是建筑结构里的"定时炸弹"

去年处理某物流仓库地坪时，发现看似完好的金刚砂地面下有23%的空鼓率。这种隐蔽缺陷会在地面荷载反复作用下，像多米诺骨牌一样引发连锁破坏。最危险的是地下车库顶板空鼓，积水渗入后可能造成钢筋锈蚀膨胀，直接降低结构承重能力。

注浆修复技术背后的材料科学原理

好的空鼓修补胶必须具备三个特性：粘度低于300mPa·s才能渗透微裂缝；触变指数大于1.8防止流挂；固化收缩率小于0.3%。我们常用的改性环氧树脂体系在5-35℃环境下，20分钟就能达到初始强度，比传统水泥基材料快8倍。

从工地案例看不同场景的施工要点

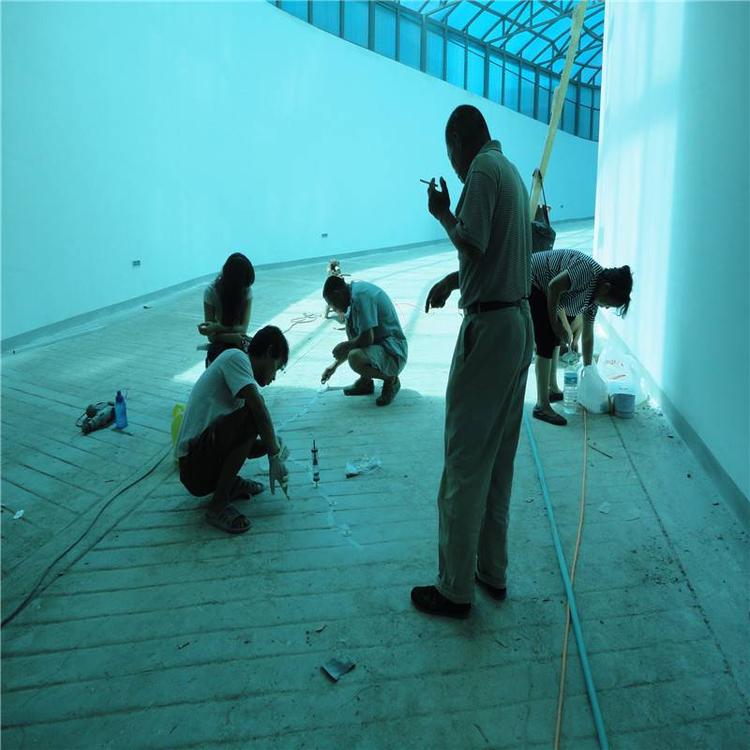

处理大理石墙面空鼓时，需要在饰面砖上钻Φ3mm注浆孔，间距控制在150mm×150mm。而混凝土楼板空鼓修复时，注浆孔要成45°斜角打孔，确保浆液能充分填充空腔。记得去年某医院手术室地坪项目，就是通过红外热成像定位空鼓区域后，采用分段压力注浆法完成的。

这些施工细节决定修复效果寿命

环境温度低于10℃时要选用低温型固化剂，否则会出现"假凝"现象。注浆完成后需用50kg配重块压平24小时，这点在修复玻化砖时特别关键。根据实测数据，规范施工的注浆修复区域，5年后的回弹值仍能保持52MPa以上。

地基空鼓修复的特殊工艺要求

处理地基空鼓需采用深层注浆工艺，注浆压力应控制在0.3-0.5MPa范围内，过高压强会导致土层扰动。我们曾参与某高铁站台地基修复项目，采用直径8mm的袖阀管注浆，配合粒径小于20μm的超细水泥浆液，渗透系数达到10⁻⁶cm/s级。关键是要分三次阶梯式注浆：首次注浆填充率60%，间隔48小时进行二次补浆，最后用改性环氧树脂做封闭层。监测数据显示，采用该工艺的地基区域，3年沉降量控制在2mm以内。

潮湿环境下的空鼓修复技术对策

对于地下工程或沿海地区的空鼓修复，材料吸水率必须低于0.5%。实践表明，添加3%硅烷偶联剂的聚氨酯-环氧杂化体系在相对湿度90%环境下，仍能保持0.28MPa的粘结强度。某海底隧道项目案例中，我们在注浆前先用真空泵抽出空腔积水，然后注入含纳米二氧化硅的防潮型修补胶，固化后实测体积电阻率达1.5×10¹⁴Ω·cm，完全满足防水防潮要求。特别要注意的是，注浆孔密封必须采用弹性橡胶塞而非普通塑料堵头。

大面积空鼓的机械化修复方案

当空鼓面积超过50㎡时，推荐使用自动化注浆系统。该系统配备流量传感器（精度±0.5mL/s）和压力反馈装置，能实时调节注浆参数。某机场跑道修复案例中，我们采用六轴机械臂搭载红外热像仪进行空鼓扫描，配合自走式注浆车完成6000㎡修复作业，施工效率提升4倍。关键参数设置：行进速度0.8m/min，注浆嘴间距加密至100mm，浆液温度维持在25±2℃。后期检测表明，机械化施工的平面度误差小于1.2mm/2m，完全达到民航道面标准。
