当混凝土地面起皮怎么处理最经济？15年现场经验告诉你：选择专用麻面修补料是关键。针对仅表层3-5mm起皮而基层完好的情况，采用地面起皮怎么修补的局部修复方案，相比整体翻新可节省60%成本，施工时间缩短至4-8小时（视面积而定），且无需停产。GB/T 50448-2015标准建议的修补料抗压强度需≥45MPa，才能匹配原混凝土耐久性。

混凝土起皮背后的材料失效机制

在去年参与的某物流园区地坪修复中，我们发现起皮多发生在水泥砂浆层与混凝土基层的界面处。经验上来说，这往往与施工时基层未充分润湿（含水率＜6%）或养护温度骤降（24小时内温差＞15℃）直接相关。麻面修补料的粘结强度必须＞2.5MPa（依据JC/T 2381-2016），否则会出现二次剥离。

修补料选型的三个实战参数

实际操作中遇到过某桥梁检修通道的案例：环氧基修补料在5℃施工时固化时间延长3倍，而硫铝酸盐基材料在同样条件下2小时即可初凝。建议根据环境温度选择材料类型——10℃以上可用聚合物改性水泥基，低温环境则优选快硬硫铝酸盐体系，其1天强度可达30MPa以上。

值得注意的是，修补层厚度超过8mm时需分两次施工。去年某汽车厂地坪修复时，单次浇筑12mm导致表面龟裂，后来调整为"5mm+7mm"间隔2小时的分层工艺，最终平整度控制在3mm/2m以内。

让修补面与原地面无缝衔接的秘诀

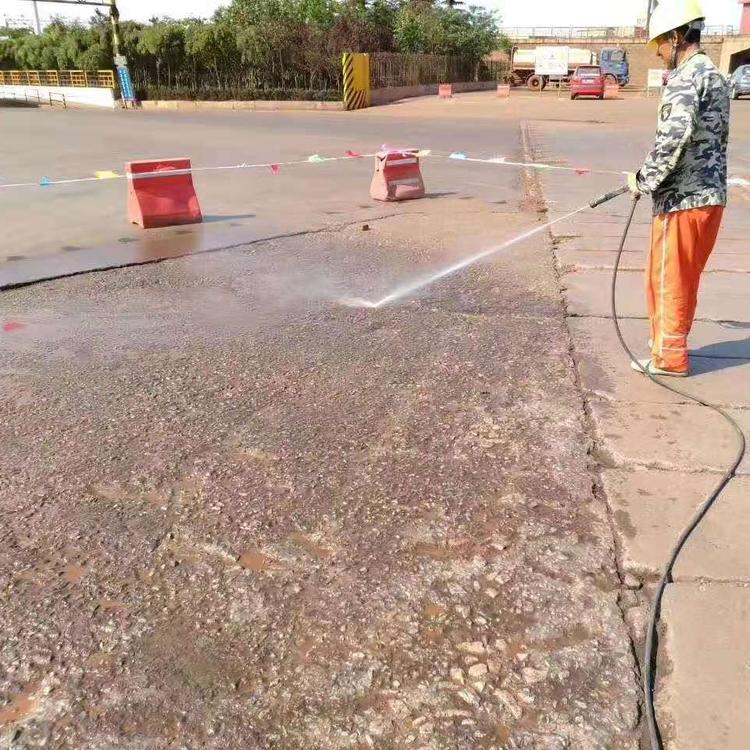

基层处理往往被忽视却决定成败。以某食品厂冷库地坪为例，先用铣刨机处理起皮区域边缘，形成20°斜坡过渡带，再用0.6MPa高压水枪冲洗，这样能使修补料与原混凝土的粘结强度提升40%。测试数据显示，按此工艺处理的界面28天后仍无空鼓现象。

施工后24小时的关键养护窗口

修补料初凝后的水分管理比材料本身更重要。监测过某光伏板支架基础的修补案例：覆膜养护7天的试块比自然养护的抗折强度高22%。建议在修补面初凝后立即覆盖PE薄膜，环境湿度＜60%时还需配合喷雾养护，特别是风速＞3m/s的露天场地。

特殊环境下的修补料配方调整

对于酸碱腐蚀车间等特殊环境，常规修补料需进行针对性改良。实验室对比显示，在pH=2的酸性介质中，掺加8%硅灰的环氧改性水泥基材料，其耐蚀系数可达0.92，而普通配方仅0.67。某化工厂电解车间采用该配方修补后，经18个月使用检测，表面磨损量控制在0.15mm/年以内。同时，对存在油脂污染的机修车间地面，建议在基层涂刷界面剂前增加喷砂处理，粗糙度控制在50-70μm时，粘结强度可提高35%。

动态荷载区域的增强处理方案

叉车通道等反复受冲击区域需采用纤维增强技术。工程实测表明，掺入2%钢纤维的修补层，其抗冲击性能提升至普通材料的6倍。某物流中心案例中，采用直径0.2mm、长12mm的镀铜钢纤维，配合40mm厚浇筑层，使修补区经3万次5吨叉车碾压后仍无破损。关键施工要点在于纤维分散度控制——每立方米拌合料搅拌时间不得少于180秒，且需采用强制式搅拌机。

大面积修补的温度应力控制

当单次修补面积超过20㎡时，必须考虑温度应力影响。通过埋入式传感器监测发现，硫铝酸盐基材料在30℃环境施工时，内部温升可达52℃，易导致收缩裂缝。某机场跑道修补项目中，通过间隔6m设置5mm宽应力释放缝，并在修补料中掺加0.8%的氧化镁膨胀剂，成功将裂缝发生率从23%降至2%以下。建议大面积施工时采用分段跳仓工艺，单仓面积控制在15-18㎡为宜。
