检查井修补料如何实现2小时通车

遇到检查井周边破损需要抢修时，检查井修补料能快速恢复路面通行能力。这类材料采用特种水泥基配方，20℃环境下初凝仅40分钟，抗压强度2小时可达30MPa（符合GB/T 50448-2015要求），施工后无需封闭交通。实际应用中，北京西三环某次抢修就验证了这一点——从材料搅拌到开放交通，全程只用了1小时50分钟。

传统修补方式为什么耽误工期

普通混凝土养护周期至少要7天，沥青热料也需要4-6小时降温硬化。更麻烦的是，很多市政道路检查井位于车流密集区域，长时间围挡会造成严重拥堵。经验上来说，我们见过太多因材料选择不当导致的二次返工——某开发区主干道的案例显示，普通砂浆修补后3天就出现碎裂，不得不重新封路处理。

相比之下，快通型检查井修补料通过添加纳米级活性成分，将水化反应速度提升3倍。这种材料在5-35℃环境都能施工，特别适合北方冬季应急维修。实验室数据显示，其28天强度反而比普通混凝土高出15%，达到C40标准。

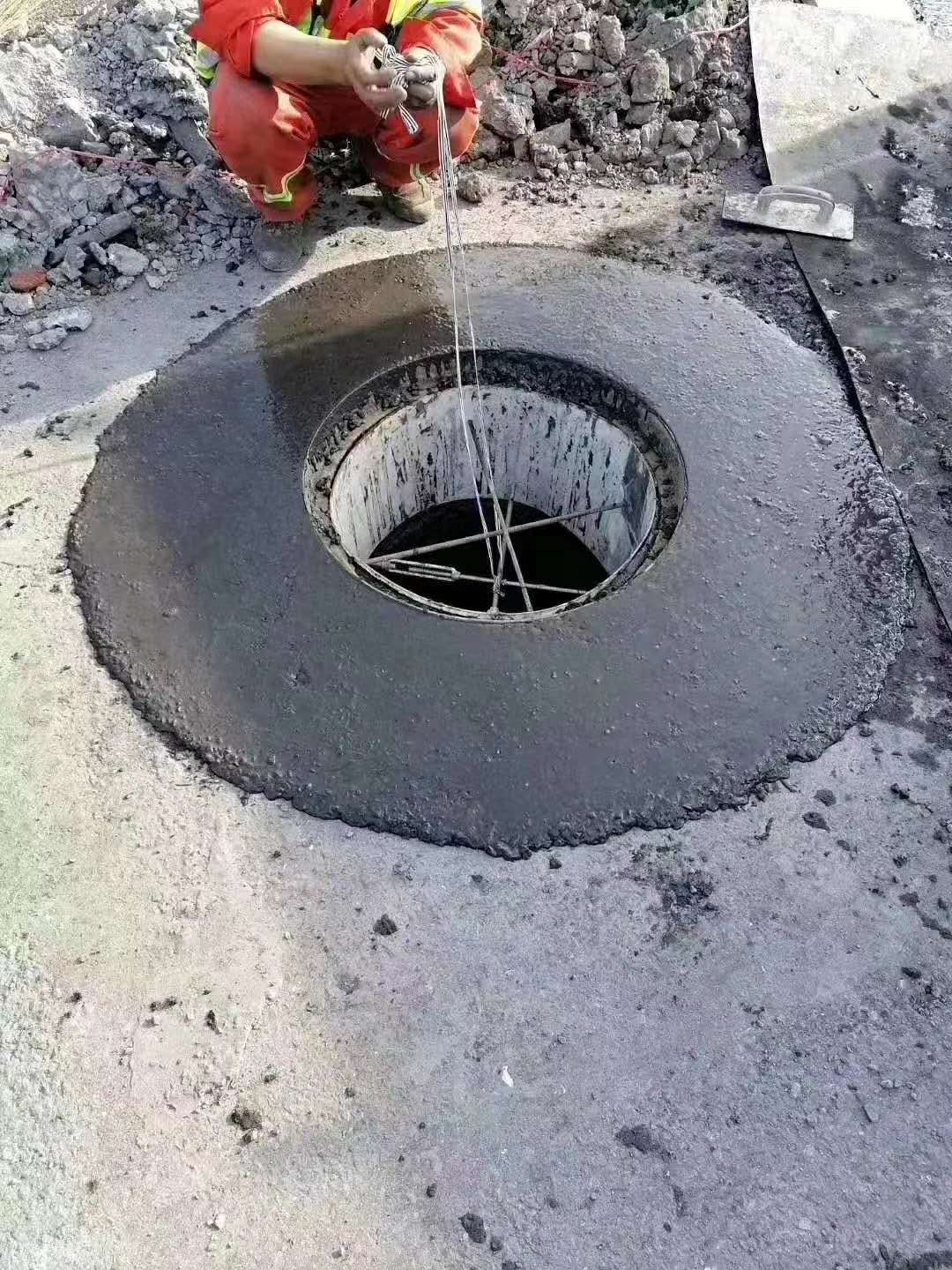

三步搞定检查井快速修复

第一步处理基面很重要。需要用电镐将破损部位凿成阶梯形，边缘深度至少5cm。实际操作中常见的问题是基层清理不彻底，残留的沥青碎屑会影响粘结强度。有个小技巧：用高压水枪冲洗后，等明水自然流干再施工效果最好。

第二步拌料要控制水灰比。每袋25kg材料加3.5-4L清水，机械搅拌2分钟。重点提醒：拌好的料要在10分钟内用完，夏天高温时这个窗口期更短。去年郑州某项目就因搅拌后放置过久，导致材料提前硬化报废。

冬季施工这些细节要注意

气温低于5℃时，建议用40℃温水拌料，施工后立即覆盖保温毯。东北某市政项目曾测得-10℃环境下，保温组比未保温组的早期强度高62%。另外，雨雪天气绝对不能施工——材料初凝前遇水会形成强度薄弱层，这个教训在长三角雨季抢修中反复验证过。

通车后的前3天要安排巡检。虽然2小时强度已达标，但材料完全硬化需要24小时。遇到过有施工队为省成本减薄修补厚度，结果重载车辆碾压导致边缘剥落。按规范要求，修补层最小厚度不得少于8cm。

机场跑道上的极端案例验证

最严苛的考验来自某国际机场的跑道应急维修。当时要求材料必须承受飞机起降的瞬间冲击荷载，且施工时间窗口只有凌晨1:30-3:30的停航间隙。修补料在1小时达到34MPa强度，配合钢纤维增强层，成功扛住了空客A380全重起降的考验。

这类极端案例反而证明了材料的可靠性。现在很多城市把2小时通车标准写进了市政养护招标文件，毕竟早1小时开放道路，就能少造成3公里的拥堵车流。说到这里，您应该明白为什么越来越多的工程把这类材料列为应急抢修的首选了。
