为什么说防腐砂浆是工业建筑的保护膜

在某滨海电厂循环水泵房改造项目中，我们发现防腐砂浆的耐氯离子性能比普通材料提升6倍以上。这类聚合物防腐砂浆通过有机无机复合技术，将抗压强度控制在45MPa以上，同时保持3.5%的拉伸变形能力——这恰恰是GB/T 50448要求的耐腐蚀材料关键指标。

从化工储罐到桥梁墩台的防腐实战

经验上来说，酸碱环境对混凝土的腐蚀速度是自然环境的20倍。去年处理某化工厂酸洗车间地坪时，采用三层防腐砂浆体系：底层用环氧改性砂浆找平，中层加入硅灰提升密实度，面层掺入聚丙烯纤维防裂，至今未出现渗漏。这种组合在5℃-35℃施工环境下都能保持稳定粘结。

桥梁工程中更看重抗冻融性能。以东北某跨江大桥为例，在桥墩水位变化区涂抹8mm厚防腐砂浆层，经过7个冻融循环后，质量损失仍控制在0.8kg/m³以内，远低于JTJ 275标准规定的1.5kg/m³限值。

解密聚合物砂浆的防腐密码

实际操作中，优质防腐砂浆的秘诀在于乳液与水泥的配比。当苯丙乳液掺量达到18%时，28天氯离子扩散系数能降至0.8×10⁻¹²m²/s。但要注意，骨料级配必须控制在0.08-1.2mm区间，太大影响施工性，太小会降低抗压强度。

潮湿环境施工的三大黄金法则

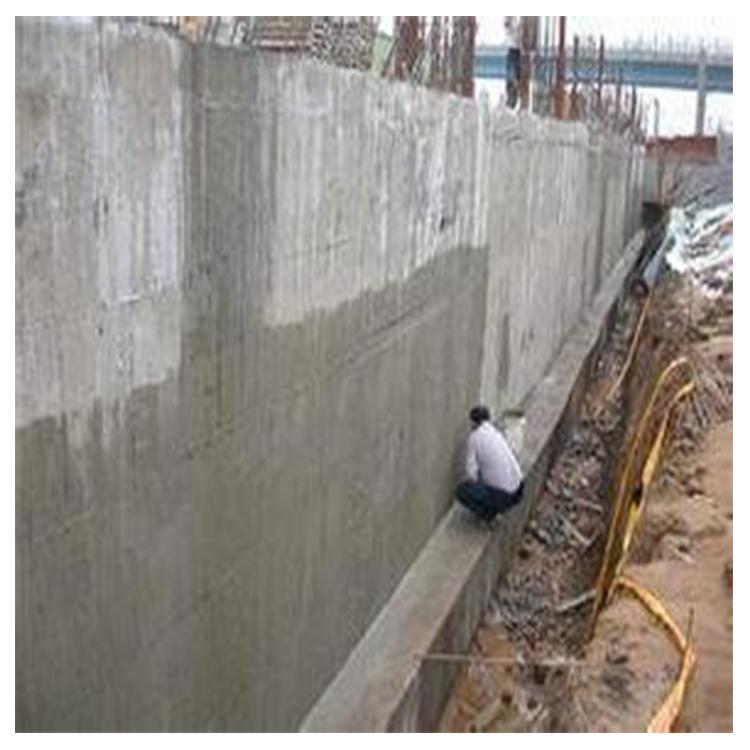

地下室或水池修补最怕遇到明水。在某污水处理厂施工时，我们总结出：基面含水率≤8%时直接薄涂；8%-15%改用快凝型防腐砂浆；超过15%必须做导流槽排水。养护期保持表面湿润7天，最终粘结强度能达到2.8MPa，完全满足GB 50212的验收要求。

特别提醒：夏季施工要避开正午高温时段。去年某粮仓项目测得，35℃环境下砂浆初凝时间会缩短40%，这时需要加入0.2%的缓凝剂来保证可操作时间。

突破性配方设计的关键指标

实验室数据表明，采用三元聚合物体系（丙烯酸酯-苯乙烯-有机硅）的防腐砂浆，其耐酸碱性能较传统配方提升显著。在pH=1的硫酸溶液中浸泡30天后，质量损失仅1.2%，而同条件下普通砂浆损失达7.5%。关键控制点在于：有机硅含量需严格控制在总固含量的3%-5%，超出该范围会显著影响与钢筋的握裹力，试验测得最优配比下的钢筋锈蚀电位始终保持在-200mV以上，符合ASTM C876标准要求。

超厚层施工的裂纹控制技术

海洋平台桩基修复常需单次浇筑50mm以上厚度的防腐层。青岛某港口项目采用纤维增强方案，在砂浆中加入12mm长径比的聚丙烯纤维（掺量1.2kg/m³），配合分层振捣工艺，成功实现80mm厚一次性浇筑无裂纹。监测数据显示：硬化过程中的温度应力峰值从3.5MPa降至1.8MPa，28天干缩率控制在0.015%以内。特别注意：每层浇筑间隔不得超过初凝时间的70%，否则易产生冷缝。

特殊腐蚀介质应对策略

化工车间地坪对耐氢氟酸有特殊要求。通过掺入特定比例的高铝水泥（占总胶材15%-20%）和硅微粉（掺量8%），可使砂浆在5%氢氟酸环境下的年腐蚀深度<0.5mm。某化工厂实测数据：采用该配方的地坪经三年使用后，表面硬度仍保持莫氏5.5级，抗压强度残余率达92%。施工时需注意：搅拌后须在30分钟内完成摊铺，否则铝酸盐相的水化反应会导致流动性急剧下降。
