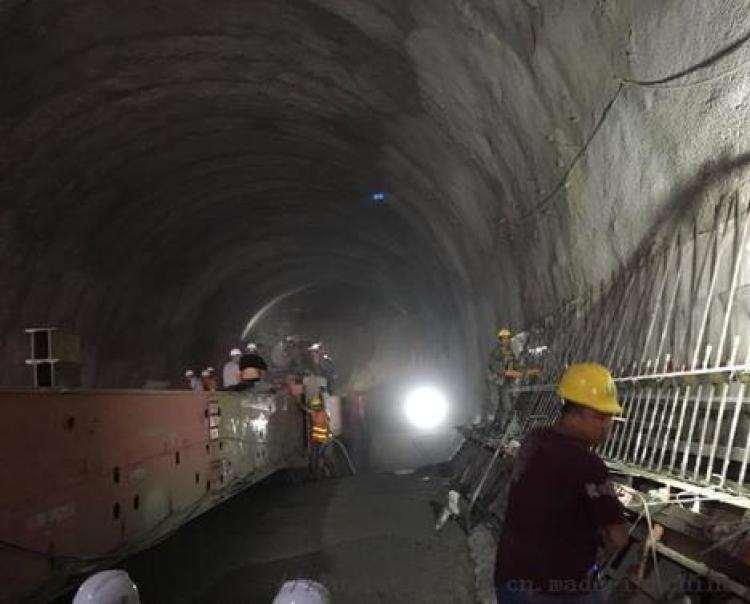

地铁盾构注浆料究竟要解决哪些问题

说起地铁盾构注浆，本质上就是在管片与土层间填充特殊浆料，解决三个核心问题：控制地表沉降、提高结构防水性、确保长期稳定性。以深圳地铁14号线为例，采用C50强度等级的注浆料后，施工期地表沉降控制在3mm以内，完全满足GB/T 50448-2015标准要求。

实际操作中，隧道穿越砂层和淤泥层时，浆料性能差异很大。像珠江三角洲这类软土地层，28天抗压强度必须达到30MPa以上，才能有效抵抗水土压力。这时候浆料的流动度和凝结时间就特别关键。

为什么普通砂浆根本扛不住盾构工况

去年某项目用过普通水泥砂浆替代专用注浆料，结果出现大面积渗漏。问题出在三个地方：普通砂浆收缩率高达0.15%，而专用注浆料控制在0.03%以内；普通砂浆初凝时间太短，根本来不及填充盾尾空隙；最关键的是缺乏微膨胀组分，无法主动压密土层。

经验上来说，盾构机推进时浆料要承受0.3-0.5MPa的注浆压力。我们测试过，掺入8%氧化镁膨胀剂的浆体，在50℃高温环境下仍能保持120min以上的可泵送时间，这才是适合动态施工的真需求。

好浆料在现场到底该怎么配比

以南宁地铁5号线穿越岩溶地层的案例来说，每立方浆料中42.5水泥450kg、硅灰60kg、减水剂1.2%这个配比特别管用。这里有个细节：硅灰不能一次性加入，要分三次在搅拌中期投料，否则容易结团。

碰到富水地层时，建议掺入3-5%的防水剂。去年有个项目测试发现，添加丙烯酸类防水剂后，浆体泌水率从1.8%直降到0.3%，管片接缝渗漏点减少了70%。但要注意，防水剂会略微延长初凝时间，施工节奏要相应调整。

老工程师才懂的五个施工细节

第一是温度控制，夏天施工时料温超过35℃就必须加缓凝剂。去年郑州某项目吃过亏，高温导致浆料提前凝结，不得不人工凿除报废料。第二是注浆压力，在砂层中建议保持0.4MPa恒压注浆，压力波动超过10%就要立即排查。

第三是清洗时机，每完成30环注浆就要彻底清洗管路。最容易被忽视的是清洗水要用净水，某项目用含氯离子的地下水冲洗，结果三天后注浆口钢筋全部锈蚀。这些实操经验，规范里可不会写得这么细。

穿越珠江的失败案例给了什么教训

广州某越江隧道出现过注浆体分层离析的事故，后来发现是搅拌站距工作面太远。运输车跑完全程要50分钟，浆料在车里持续震动导致骨料下沉。现在行业内形成共识：运输距离超过5公里时，必须改用罐车带搅拌功能的专用车辆。

还有个血泪教训是关于注浆时机。那项目为了赶进度，在盾构机推力达到2800t时就注浆，结果浆料被后续推进压力挤走。现在规范明确要求：必须等推力降到2000t以下，且盾尾完全脱离3环后再注浆，这个时间窗口通常只有40分钟。
