聚合物灌浆料和水泥基灌浆料是解决结构加固、设备安装等工程问题的关键材料。前者通过高分子改性实现超高流动性（可达280mm以上）和早强特性（1天抗压强度≥35MPa），后者则依靠水泥基体系提供经济可靠的解决方案。实际选型时需要根据荷载条件、施工环境和成本预算综合判断，像某高铁轨道板修复项目就因温差大最终选用了聚合物改性类型。

两种灌浆料的本质区别

聚合物灌浆料的秘密在于其改性技术，通过添加丙烯酸酯或环氧树脂等成分，将传统水泥基材料的收缩率降低到0.02%以下。而普通水泥基灌浆料虽然成本只有前者的1/3，但28天抗折强度通常不超过10MPa，这在重载厂房地脚螺栓固定时就会暴露出短板。

经验上来说，两者的施工流变性能差异最直观。聚合物型即使在水胶比0.26时仍能自流平，而水泥基产品达到0.3以上才具有可泵性。去年某核电站安全壳施工时，就因为钢筋密集区只能采用聚合物材料才保证了浇筑密实度。

为什么越来越多项目选择聚合物改性

根据GB/T 50448-2015标准测试，优质聚合物灌浆料在-5℃环境下仍可正常水化，这对北方冬季施工至关重要。曾有个化储罐项目因工期紧必须在12月施工，最终采用聚合物材料在-3℃完成了800m³的连续浇筑，7天强度就达到设计值的90%。

从微观结构看，聚合物形成的三维网络能有效阻断裂纹扩展。某地铁盾构区间监测数据显示，使用聚合物灌浆料的管片接缝处，5年后的渗水率比水泥基材料降低67%。虽然初期投入高，但全生命周期成本反而更具优势。

施工中容易踩的五个坑

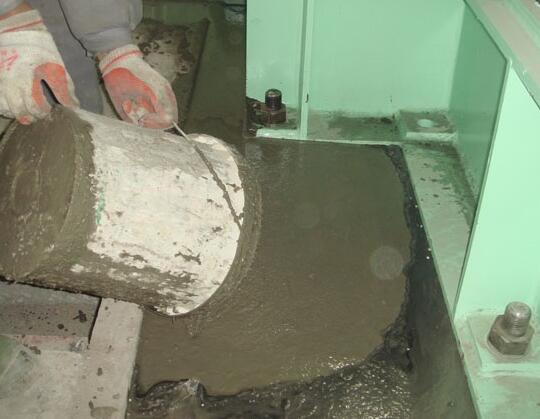

第一是基面处理，很多人觉得灌浆料流动性好就省略凿毛工序。实际上即便是聚合物材料，也需要用高压水枪去除浮浆并保持湿润状态。某桥梁支座灌浆时就因梁底打磨不到位，导致28天粘结强度仅达到标准的60%。

另一个常见误区是养护方式。聚合物材料虽然早期强度发展快，但仍需至少3天的湿养护。有家施工单位为赶工期，24小时后就开始加载，结果设备底座出现了0.5mm的沉降。经验表明，在25℃环境下保持48小时薄膜覆盖是最经济的方案。

老旧厂房改造的实战案例

某纺织厂改造项目需要在不停产条件下加固192个设备基础，振动筛的运行频率达到12Hz。经过对比测试，最终选用了弹性模量28GPa的聚合物灌浆料，其阻尼比达到0.15，比常规水泥基材料高出3倍。振动监测显示改造后设备振幅降低了40%。

这个案例的特殊之处在于采用了分层灌注工艺。先浇筑10mm厚度的聚合物材料作为隔离层，再覆常规水泥基料，既控制了成本又满足了减震要求。这种组合用法在GB 50550-2010《建筑结构加固工程施工质量验收规范》里也有推荐。
