高强度灌浆料和混凝土的根本区别在哪

简单来说，高强度灌浆料是专门针对结构加固设计的特种材料，而普通混凝土主要用作基础承重构件。以某高铁桥梁支座灌浆项目为例，灌浆料28天抗压强度能达到80MPa以上，是C30混凝土的2.6倍，这是最直观的性能差距。从微观结构看，灌浆料采用精制骨料和复合外加剂，孔隙率比混凝土低40%左右，这决定了它更好的密实性和耐久性。

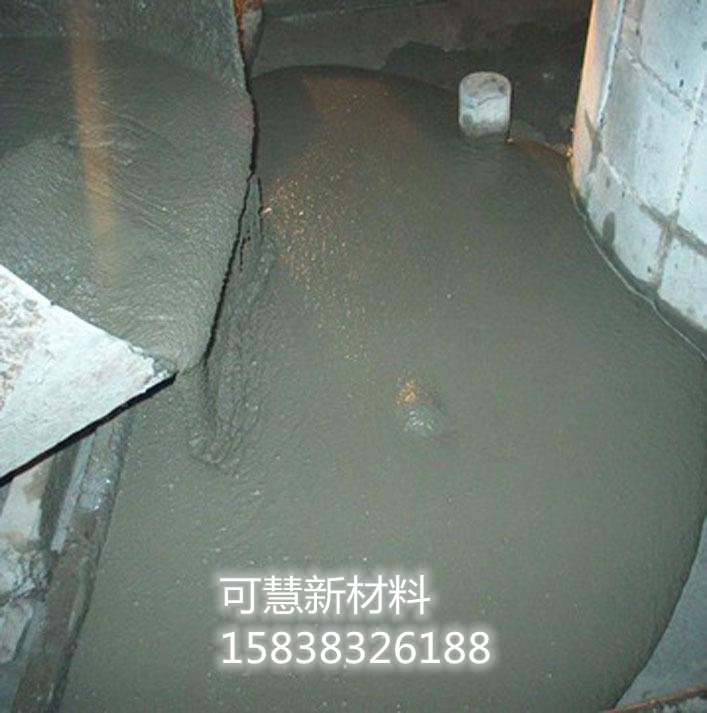

实际操作中，两者的施工方式也大不相同。混凝土需要振捣密实，而灌浆料具有自流平特性，像郑州某地铁站项目使用的无收缩灌浆料，流动度能达到300mm以上，完全依靠材料自重就能填满复杂节点。这种特性特别适合钢筋密集区或机械底座灌浆。

为什么关键部位必须用灌浆料

根据GB/T 50448-2015标准，设备基础灌浆的竖向膨胀率必须控制在0.02%-0.1%之间，这是普通混凝土绝对达不到的。去年参与的某电厂汽轮机安装项目就验证了这点：使用混凝土灌浆的部位半年后出现0.5mm裂缝，而采用高强度灌浆料的区域至今保持完好。

从材料成本角度算笔账更清楚。虽然灌浆料单价是混凝土的3-5倍，但考虑到混凝土需要支模、振捣、养护等工序，综合施工成本反而更高。经验上来说，对于厚度小于100mm的薄层灌注，灌浆料能节省30%以上人工成本。

施工队最容易忽略的三个操作要点

第一是基面处理，很多人以为和混凝土一样随便润湿就行。实际上灌浆前必须用高压水枪冲洗至骨料裸露，像杭州某钢结构厂房项目就因基层处理不到位，导致粘结强度损失了15%。

第二是加水控制。以常用的CGM灌浆料为例，标准水料比是13%-15%，但现场工人为方便施工往往多加水。实测数据显示，每增加1%的用水量，最终强度会下降3-5MPa。

第三是养护方式。不同于混凝土需要洒水养护，灌浆料完成终凝后要立即覆盖塑料膜。某隧道管片注浆工程就因养护不当，表面出现了龟裂现象。

遇到特殊工况该怎么调整方案

冬季施工时，建议选择低温型灌浆料并掺加防冻剂。东北某化工厂的案例很典型：在-5℃环境下，常规灌浆料24小时强度仅达到8MPa，而采用特种配方的产品能达到20MPa以上。

对于有耐腐蚀要求的场景，比如沿海地区的桩头修复，要关注灌浆料的氯离子含量指标。按JTJ 275-2000标准，氯离子含量必须低于0.06%，这个数值只有优质灌浆料才能做到。

从失败案例中总结的实战经验

最深刻的教训来自某跨江大桥的支座更换工程。施工方为赶工期，在灌浆料未达到20MPa强度时就提前加载，导致局部出现压碎现象。后来通过超声波检测发现，其实只要再养护12小时就能满足要求。

还有个常见误区是盲目追求高流动度。重庆某地下管廊项目曾使用流动度380mm的灌浆料，结果在斜坡段出现材料分层。后来改用270-300mm的中等流动度产品，配合分段灌注工艺，完美解决了这个问题。
