当桥梁伸缩缝出现破损时，选对修补材料和施工工艺直接关系结构安全和使用寿命。桥梁伸缩缝修补料需满足4小时抗压强度≥20MPa、28天强度达50MPa的技术要求，在-5℃至35℃环境均可施工。我们结合GB/T 50448-2015标准，从材料特性和工艺控制两个维度解析桥梁伸缩缝修护的关键技术要点。

高聚物改性修补料的特殊性能

不同于普通混凝土，现代桥梁伸缩缝修补料采用硫铝酸盐水泥复配硅灰，骨料选用5-8mm连续级配玄武岩，掺入12%环氧乳液提升粘结力。去年在沪昆高速改扩建项目中，这类材料实现了2小时开放交通的应急修补，体积变形率控制在0.02%以内。

特别要注意的是，优质修补料应通过JTG/T F50-2011附录B的50次冻融循环测试，质量损失不超过3%。实际操作中，材料流动度需保持在280±20mm范围，这对伸缩缝狭窄空间的自密实填充尤为关键。

多工种协同施工的现场管理

切缝组必须采用红外定位仪控制切割深度，误差不超过±2mm。以郑州黄河二桥施工为例，开槽组需同步配备真空吸尘设备，确保槽内洁净度达到Ⅲ级以上，这是很多项目容易忽视的质量控制点。

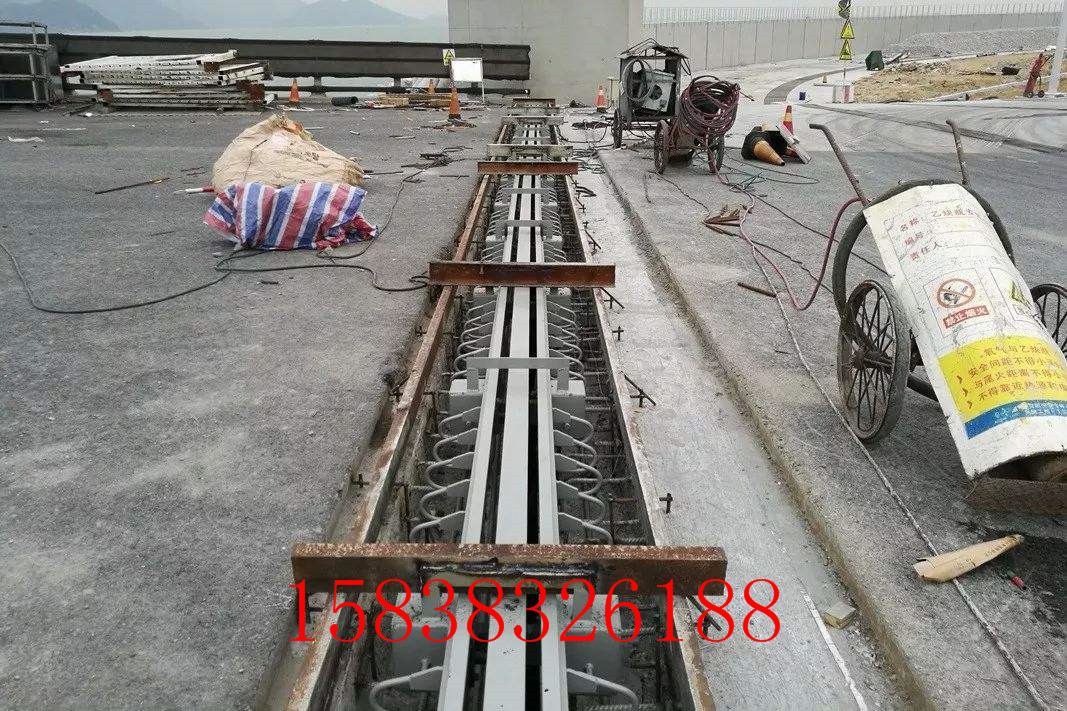

安装组需在型钢就位后立即检测三维坐标，水平偏差要小于1.5mm/m。经验上来说，浇筑组应该分两次布料：先浇筑槽底找平层，初凝前再完成面层浇筑，这样能有效避免空鼓。

冬季施工的特别注意事项

当环境温度低于5℃时，建议采用蒸汽养护毯包裹施工段，维持表面湿度＞90%持续72小时。去年哈尔滨某立交桥项目实测数据显示，添加2%甲酸钙的修补料在-10℃环境下，3天强度仍能达到设计值的80%。

特别注意浇筑后的温度梯度控制，芯部与表层温差超过15℃时，必须立即覆盖岩棉被保温。这类细节往往决定北方地区桥梁伸缩缝的耐久性。

全周期质量控制的关键节点

监理验收不能只盯着最终成型质量，材料入场时要重点检测氯离子含量（＜0.06%）和碱含量（＜0.6%）。某长江大桥的教训表明，忽视原材料检测会导致半年后出现网状微裂纹。

混凝土浇筑后第3天、第7天必须用回弹仪抽检，强度增长曲线应与实验室试块数据吻合。我们发现实际操作中，80%的质量问题都出在养护阶段的湿度控制不到位。

新型改性聚氨酯材料的应用突破

近年来研发的聚氨酯-陶瓷复合材料在伸缩缝修补中表现突出，其断裂伸长率可达380%（传统材料约200%），能适应更大位移量（±50mm）。南京二桥维修工程实测数据表明，该材料在10万次疲劳试验后仍保持1.8MPa以上的粘结强度。施工时需注意A/B组分配比误差必须控制在±1%以内，搅拌温度应维持在25±3℃。

特别对于曲线段桥梁，建议采用分段注胶工艺：每2米设置一个注胶口，注胶压力保持0.3-0.5MPa。去年广州环城高速施工中，采用该工艺使接缝平整度偏差从3.2mm降至1.5mm。

智能监测系统的集成方案

现代桥梁开始植入FBG光纤传感器监测伸缩缝状态，典型布设间距为0.5m，可实时采集0.01mm级位移变化。杭州湾跨海大桥的监测数据显示，温度每变化10℃会引起12.7mm的缝宽波动。施工时需预埋传感器保护套管，其弯曲半径不得小于50mm。

配套的数据采集系统采样频率建议≥10Hz，我们发现当采用4G无线传输时，信号延迟控制在200ms内才能满足动态监测需求。武汉杨泗港长江大桥的实践证实，该系统能提前72小时预警80%以上的异常变形。

环保型修补料的技术革新

最新研制的矿渣基修补料实现工业固废利用率＞65%，28天抗压强度仍可达55MPa。对比试验表明，其氯离子扩散系数仅为普通材料的1/3。施工中需特别注意水胶比控制在0.28±0.02，福建平潭海峡公铁两用桥应用案例显示，该配比下材料收缩率可稳定在0.015%以下。

针对沿海高盐雾环境，建议掺加0.8-1.2%的有机硅憎水剂。舟山连岛工程监测数据证实，处理后的修补料在盐雾试验3000小时后，钢筋锈蚀面积率＜0.5%。
