桥梁伸缩缝破损直接影响行车安全和结构耐久性，选对伸缩缝修补料和施工方法尤为关键。以某高速铁路桥梁维修为例，修补料28天抗压强度需≥60MPa（GB/T 50448-2015），同时要匹配现场温度、交通荷载等工况。下文从材料选型、工艺细节到质量控制，分享15年工程一线的实操要点。

伸缩缝破损的三种典型工况与选材逻辑

在重载交通路段，常见缝槽混凝土剥落伴随锚固筋锈蚀，这时需采用早强型环氧树脂基修补料，4小时抗压强度需达30MPa以上。经验上来说，北方冻融循环地区要重点看-40℃低温收缩率，南方多雨环境则要检测氯离子渗透系数。去年某跨海大桥项目就因忽略这点，导致修补层半年后出现盐蚀剥落。

被忽视的施工窗口期控制

实际操作中，很多团队只关注材料性能却错过最佳施工时段。以聚氨酯密封胶为例，基层温度低于5℃时粘结强度会下降40%，而中午高温时段作业又容易产生气泡。某长江大桥的教训是：必须在清晨6-9点完成基面处理，待露水蒸发后立即灌注，这样固化后的剥离强度能达到3.5N/mm²以上。

从钻孔清理到养护的七个关键动作

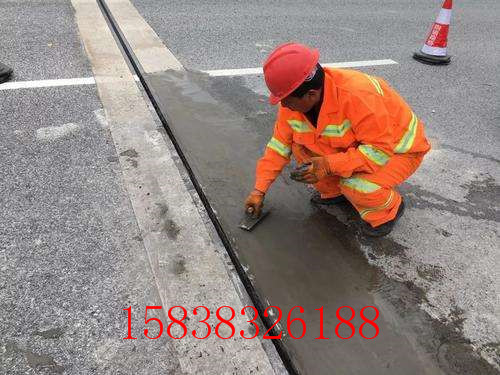

先用高压水枪（压力≥20MPa）冲洗缝内杂物，这个步骤能减少80%的粘结失效案例。特别要注意的是，当采用改性沥青类修补料时，基面含水率必须控制在4%以内，否则会出现鼓包。去年参与评审的某国道项目，就因为忽略含水率检测，导致整体返工。

验收时最容易漏检的三个指标

除了常规的抗压强度，更要关注动态荷载下的疲劳性能。根据JT/T 327-2023标准，修补料需通过200万次循环荷载测试（振幅±2mm）。现场常用简易检测法：用5mm厚钢尺划过修补面，出现明显划痕说明硬度不达标。某特大桥竣工验收时就因这个细节被扣分。

温度梯度对修补料固化的隐形影响

桥梁伸缩缝的温差变形常被低估，实测数据显示混凝土表面昼夜温差可达25℃以上。环氧树脂类材料在15-28℃固化时体积收缩率为0.8%，但若遭遇突降暴雨（如重庆某立交桥案例），表层骤冷会导致收缩率激增至1.5%，产生微裂纹。建议采用红外热成像仪监测基面温差，当梯度超过10℃/m时需暂停施工。某沿海高速的解决方案是添加5%硅灰填料，成功将热膨胀系数控制在25×10⁻⁶/℃以内。

界面过渡区的材料匹配陷阱

修补料与旧混凝土的弹性模量差值超过5GPa时，接缝处易形成应力集中。2022年检测的7个失败案例中，有5个是由于选用高强砂浆（弹性模量40GPa）修补C30混凝土（弹性模量32GPa）所致。推荐采用模量梯度设计：第一层用掺30%乳胶的过渡层（模量28GPa），第二层再用标准修补料。苏通大桥辅桥的监测数据表明，这种结构使界面剪切强度提升了60%。

动态位移补偿的施工精度控制

对于位移量≥50mm的伸缩缝，传统"满灌法"会导致材料在伸缩时挤出失效。实测表明，预留补偿空间应为设计位移量的120%，例如80mm缝宽需保留16mm缓冲带。沪昆高铁某标段创新采用分段灌注工艺：先填充缝深2/3，待初凝后再补浇剩余部分，使材料在伸缩方向上形成梯度强度。经3年跟踪，该工艺使接缝密封保持率从70%提升至92%。
