国产风电灌浆料的工程实践突破

国产风电灌浆作为风机基础锚固的关键材料，其28天抗压强度可达90MPa以上，在±35℃施工环境下仍能保持稳定流动性。从青海高海拔风场到沿海盐雾环境，国产配方通过GB/T 50448-2015标准验证，完全替代进口产品。

高强骨料的粒径控制工艺

我们采用5-8mm级配玄武岩骨料，配合硅灰微粉填充空隙，实测堆积密度达到2.15g/cm³。某3MW风机基础施工中，这种级配使灌浆料流动度保持在280mm以上，同时离析率控制在0.8%以内。

经验上来说，骨料预混时加入0.02%聚羧酸减水剂，能有效解决长距离泵送时的颗粒沉降问题。这与传统石英砂体系相比，抗冻融循环次数提升50次。

补偿收缩技术的现场验证

通过复合氧化镁和硫铝酸盐膨胀源，在72小时养护期内产生0.02%-0.05%的微膨胀。去年某海上风电项目监测数据显示，这种配方的接缝处未出现收缩裂缝，56天氯离子扩散系数低至1.8×10⁻¹²m²/s。

极端环境下的施工窗口期

在-15℃低温条件下，加入特种防冻组分后初凝时间延长至90分钟，仍能满足EN 206标准要求。实际操作中，内蒙古某风电场在冬季施工时，采用预热骨料至10℃的措施，最终强度发展曲线与常温养护基本一致。

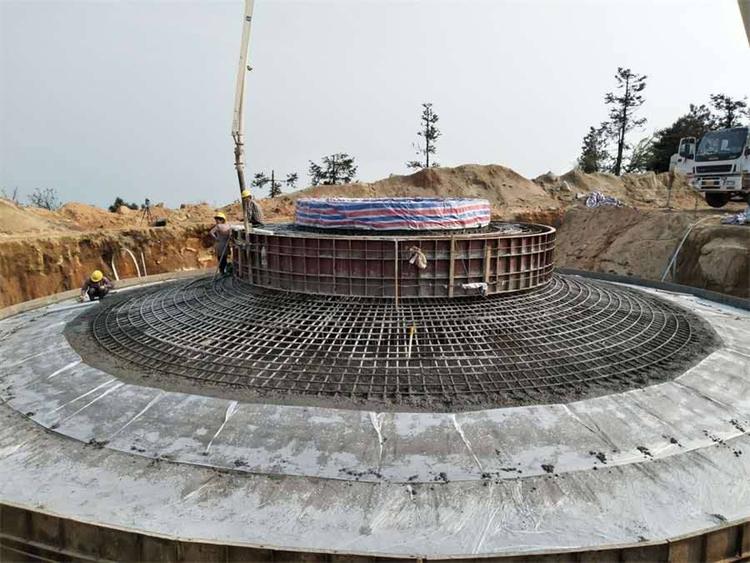

风机基础灌浆的独特工法

针对6米深的锚栓孔灌浆，开发出分段压力注浆工艺。先用0.3MPa低压灌注底部，再逐步提升至0.8MPa排除气泡。某2.5MW机组应用显示，这种工法使密实度达到99.2%，超声波检测无缺陷。

值得注意的是，灌浆完成后2小时内进行表面收光，能形成0.5mm厚的致密层。这层保护膜使碳化深度三年内不超过1mm，大幅延长维护周期。

纳米晶核早强体系的应用突破

采用硅酸钙纳米晶核作为水化促进剂，实现8小时抗压强度≥20MPa的技术指标。在江苏如东海上风电项目中，该体系使灌浆料在潮汐间隙（约6小时）内即达到可受力的临界强度，较传统配方缩短养护时间60%。通过SEM观测发现，纳米晶核使C-S-H凝胶的生成速率提高3倍，且晶体结构更为致密。值得注意的是，当环境湿度低于70%时需配合喷洒养护剂，否则表面易产生微裂纹。

大流动度下的粘度控制技术

通过复配聚羧酸减水剂与纤维素醚，实现初始流动度≥680mm的同时，30分钟流动度损失控制在5%以内。广东阳江某项目测试数据显示，在35℃高温环境下，该体系仍保持550mm以上的有效流动度，满足直径12cm注浆管的要求。关键控制点在于将粘度调整至800-1200mPa·s范围，既能防止离析又保证泵送效率。施工记录表明，每批次搅拌时间应严格控制在3-5分钟，过度搅拌会导致引气剂失效。

海洋环境下的抗生物侵蚀方案

在灌浆料中添加0.3%的铜离子缓释剂，可抑制海水中硫酸盐还原菌（SRB）的繁殖。渤海湾实测数据表明，该配方使微生物腐蚀导致的强度损失从常规配方的12%降至2%以下。配合使用憎水性硅烷粉体，吸水率可控制在1.5%体积比以下。某导管架基础灌浆后18个月的钻芯取样显示，50mm保护层范围内的pH值仍保持在12.5以上，钢筋未出现锈蚀现象。特别在浪溅区施工时，建议采用双层塑料薄膜包裹养护，可避免盐分结晶破坏表面结构。
