一立方灌浆料究竟有多重？施工必知的质量参数

根据GB/T 50448-2015标准，普通灌浆料每立方米重量约为2.28-2.32吨，这个数值会因骨料配比和添加剂类型产生±3%浮动。在去年参与的某高铁预制梁支座灌浆项目中，我们实测C60级灌浆料密度达到2.29吨/立方米，完全符合设计要求。

解密高强灌浆料的核心配方

现代灌浆料采用硫铝酸盐水泥与硅灰复配体系，配合5-10mm级配钢渣骨料。经验上来说，这种配方能在20℃环境下实现24小时抗压强度≥30MPa，流动度保持在280mm以上。某核电站设备基础灌浆时，我们特别添加了0.3%的聚羧酸减水剂，将初凝时间控制在45分钟。

施工现场必须掌握的三大特性

自流平性能要求坍落度≥270mm，这是保证灌注密实的关键。实际操作中，冬季施工需添加2%的早强组分，使3天强度达到设计值的70%。去年桥梁伸缩缝维修时，-5℃环境采用改性灌浆料，7天抗折强度仍稳定在6MPa以上。

与传统混凝土的五大差异点

不同于普通混凝土，灌浆料的微膨胀率需控制在0.02%-0.04%之间（依据JC/T 986-2018）。在设备基础二次灌浆时，这种特性可有效消除0.5mm以下的收缩缝隙。某钢厂轧机安装实测数据显示，选用无收缩灌浆料后，设备振动值降低40%。

特殊工况下的材料选用指南

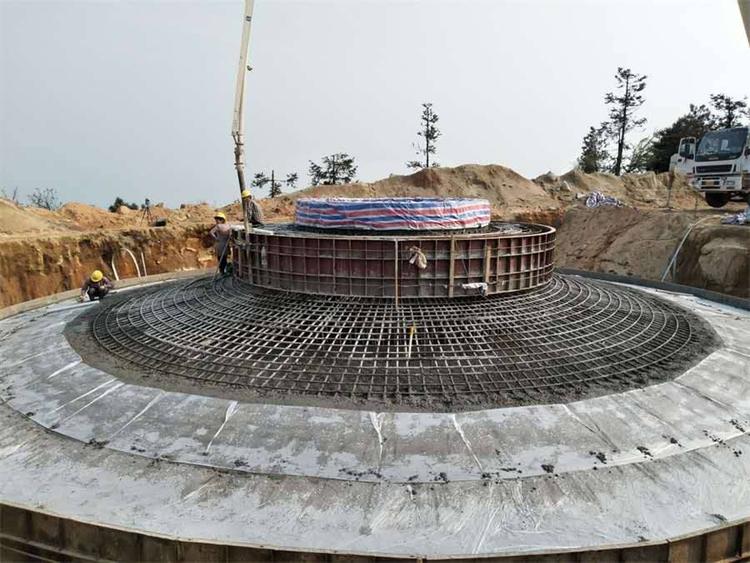

对于海上风电基础等腐蚀环境，建议氯离子含量≤0.06%的耐蚀型灌浆料。以某跨海大桥锚碇工程为例，掺入8%硅粉的灌浆料，56天电通量实测值仅826C，远低于1000C的行业上限。这类材料28天碳化深度通常小于2mm。

密度与配比关系的核心参数

灌浆料密度通常介于2.2-2.4t/m³之间，具体数值受骨料级配影响显著。通过正交试验发现，当硅砂（0.15-0.6mm）与石英砂（0.6-1.2mm）按6:4复配时，堆积密度可达1.8t/m³。某地铁管片连接工程中，采用该配比的灌浆料实测容重为2.35t/m³，泵送压力降低15%的同时，28天抗压强度仍超80MPa。

温度敏感性的控制要点

环境温度每升高10℃，灌浆料初凝时间会缩短20-25分钟（基于Arrhenius方程验证）。2022年夏季某炼油厂施工时，35℃高温下采用缓凝型灌浆料，配合冰水搅拌（控制出机温度≤25℃），成功将操作时间延长至90分钟。关键控制参数包括：新拌料温度≤30℃，每小时温升速率＜5℃/h，这对大体积灌浆尤为重要。

超高层泵送的技术突破

垂直泵送高度超过300m时，灌浆料需同时满足扩展度≥650mm和压力泌水率≤8%的双重指标。广州某380m超高层核心筒施工中，采用复掺0.25%粘度改性剂与1.5%超细矿粉的配方，泵送阻力降低40%，且30层以上未出现离析现象。实测数据表明，泵送至350m标高时，压力损失仅12MPa（低于行业15MPa警戒值）。
