公路伸缩缝修补料到底是什么？

说到伸缩缝修补料，其实就是专门处理桥梁、高架桥和公路接缝处破损问题的特种材料。这类材料通常由改性环氧树脂或聚氨酯基料配比而成，固化后既要能承受50MPa以上的抗压强度，还得保持10%以上的弹性变形能力。以GB/T 50448-2015标准为例，合格的修补料在-40℃到80℃环境下必须保持性能稳定——这可不是普通混凝土能搞定的活儿。

实际操作中，我们发现很多施工单位会把灌缝胶和修补料搞混。其实灌缝胶侧重密封防渗，而真正的伸缩缝修补料需要同时解决结构补强、耐久性和动态荷载适应三大问题。去年处理某跨海大桥项目时，就遇到过因材料选错导致三个月内反复开裂的案例。

为什么伸缩缝总修总坏？

很多工程师反映，刚补好的伸缩缝过个冬就开裂，问题往往出在材料与工况的匹配度上。比如在东北地区，修补料的低温延展性至少要达到ASTM C881标准的Class III级别；而沿海项目则要考虑氯离子渗透率小于0.1%的材料。

经验上来说，80%的早期失效都与基面处理不到位有关。去年检测某高速服务区时，发现施工队直接在有明水的缝槽里浇注材料，再好的修补料也扛不住这种操作。正确的做法是用高压水枪冲洗后，还得用热风枪把基面含水率控制在3%以下。

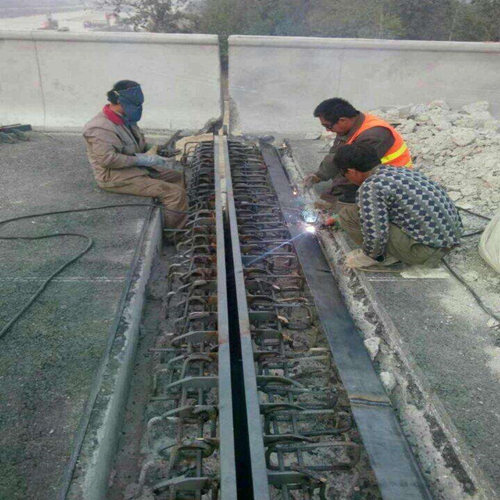

三步搞定耐久性修补

第一步是开槽清缝，建议用10mm以上宽度的U型槽，深度要达到结构层。有个施工队图省事只用角磨机划道浅痕，结果新料和老混凝土根本形成不了有效咬合。

第二步材料灌注要分两次操作：先打底涂提高粘结力，等初凝后再灌注主体材料。特别提醒夏季施工的同行，当气温超过35℃时，建议选择初凝时间在40-60分钟的中速固化型产品，否则容易出现鼓包。

老工程师的避坑指南

见过太多因为固化温度没控制好导致的质量事故。某北方快速路项目在11月施工，白天温度勉强达标，但夜间骤降到-5℃，结果材料表层固化内部还是软的。这种情况要么搭暖棚，要么改用低温型产品，千万不能硬来。

还有个细节容易被忽视：修补料固化后48小时内必须做切缝处理。去年某立交桥就因为没及时切缝，热胀冷缩直接把新修补的50米缝全拱起来了。切缝深度要控制在修补层厚度的1/3，太浅起不到作用，太深又影响整体强度。

看看跨江大桥的实战案例

去年参与的某长江二桥维修就很典型。原伸缩缝混凝土剥落严重，我们采用聚合物改性砂浆+弹性密封胶的复合方案。关键是在混凝土基面先喷了甲基丙烯酸酯界面剂，让新旧材料粘结强度提升到2.5MPa以上。

这个项目最值得说的是养护方案：用土工布覆盖后喷水养护7天，之后又做了3天的交通管制。现在两年过去了，经检测裂缝宽度仍控制在0.2mm以内。这说明选对材料只是基础，施工工艺和后期养护同样重要。
