混凝土裂缝用环氧树脂注浆方法

环氧灌浆树脂

在目前的土建工程中，钢筋混凝土占主导地位，钢筋混凝土由于内外因素的作用不可避免地存在缝隙，而缝隙是钢筋混凝土的承载力.耐久性和防潮性降低的重要原因。它是一种成分.高性能.反射式化学灌浆材料主要用于修复混凝土结构构件的微小缝隙等。.耐用性加固.注浆粘合工艺间隙.角铁包柱中钢材与混凝土之间的灌浆粘结等。

采用自动低压灌浆技术修补建筑裂缝的专业胶。

环氧灌浆树脂的特点

树脂本身收拢小.强度大.韧性好.适应性强等优点。

低压自动灌浆技术

自动低压灌浆技术包括建筑裂缝灌浆行业的材料.机器.一项建筑综合技术。国际发展趋势说明，建筑维护.改造行业已经成为当今社会的热门话题，建筑裂缝无处不在，不可避免。建筑物的破坏通常是由裂缝逐渐造成的。因此，控制和处理裂缝尤为重要。

该方法开发了一种新型机器，可以对混凝土的细微缝隙进行自动压力灌浆，以及适应各种形状裂缝修复的灌浆树脂.配套材料带来了环氧砂浆和混凝土破损修复的页面处理技术，并分析了缝隙原因和细微缝隙引入的理论。通过多次工程实践，总结建立了一套自动压力灌浆操作规程和质量保证体系，为我国建筑维修改造带来了有意义的技术途径和实施方法。

关键技术性能指标

组份甲.双组分耐温型-5~80℃

压缩强度（Mpa）>30混合后密度1.05~1.1

钢-钢粘结强度（Mpa）裁切≧10混合比例(重量比)a:B:=4：1

拉申≧20操作时温度（℃）5~40

钢-混凝土粘结强度C60破坏操作时间(20)℃）>45min

粘度(25)混合后℃Mpa。s）固化时间150~200(200)℃，h）3~7

灌浆机可安装50%的树脂g,合理引入量40g,可以继续填补一次引入不足。

生产流程

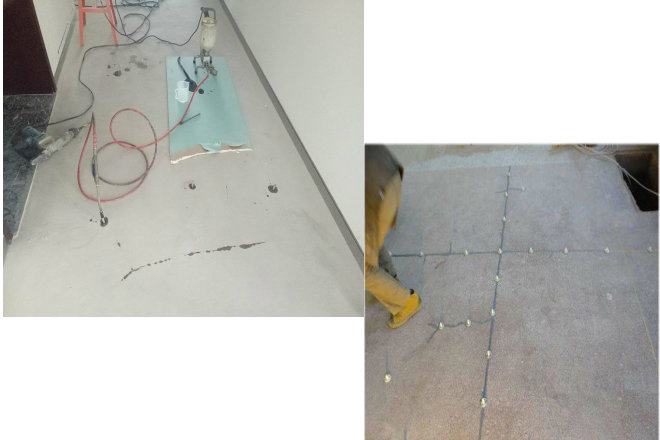

缝隙表面处理→预埋灌浆嘴→缝隙封闭→修复缝隙密封→灌缝胶配置→低速打胶

材料配置：

1.根据甲组：乙组=3:1比例混合即可使用。

2.根据现场间隙的具体总宽度和施工条件，可在环氧树脂混合物中加入适量稀释剂(如甲苯).为了降低树脂粘度，便于注浆，可以稀释二甲苯或树脂专用稀释剂。

3.一次性配合量不得超过500g为宜，随配随用，初固24h,彻底干燥5~7天，如果一次性配胶量过大，初凝时间会相应减少。

常见问题

1.本品适用5℃上述环境，小于5℃应及时采取升温对策。

2.混凝土表面为明水时，应用热风机擦拭干燥。

3.应用现场应注意通风，应用时应戴护目镜.手套.穿紧口工服，使用本品后要及时洗手。

4.在施工过程中，如小心溅到脸上或眼睛应立即用大量清水清洗，严重者应及时就医。
