预应力结构灌浆的关键材料选择

在高铁桥梁的预应力二次灌浆施工中，材料性能直接影响结构耐久性。这种专用灌浆料采用52.5级硅酸盐水泥与纳米级矿物掺合料复配，通过聚羧酸系减水剂实现0.28-0.32的水胶比，确保在GB/T 50448-2015标准下达到3h内流动度保持在30s以内的技术要求。

如何判断灌浆料的施工适配性

实际操作中，我们更关注浆体在25℃环境温度下的表现。优质预应力二次灌浆料应呈现"牙膏状"流变特性，既能顺利通过15mm注浆孔，又不会在垂直管道中出现离析。以某跨海大桥项目为例，其7d抗压强度达到50MPa时，膨胀率仍能控制在0.02%-0.04%的微膨胀区间。

温度敏感型材料的现场管控要点

经验证明，当环境低于5℃时，建议采用硫铝酸盐水泥体系，其-5℃施工仍可保证24h强度达20MPa。但要注意，这类材料在高温季节需添加0.1%-0.3%的缓凝成分，否则可能造成管道顶部出现2-3mm的空隙带。

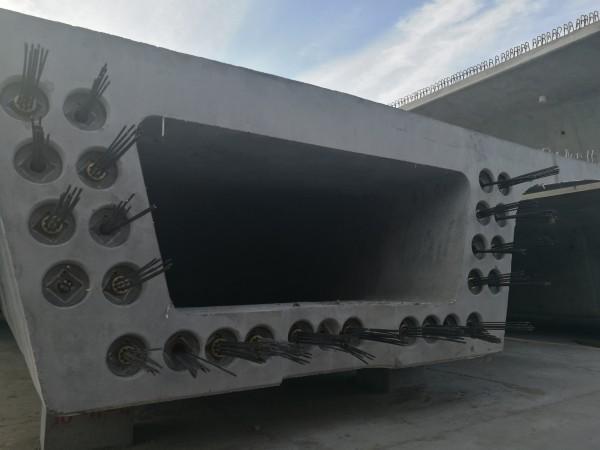

后张法施工的质量控制红线

按照TB/T3192-2008规定，灌浆料泌水率必须≤1.5%。我们在检测中发现，当采用粒径＜80μm的硅灰替代10%水泥时，不仅泌水率降至0.3%，还能使28d氯离子扩散系数降低到1.2×10⁻¹²m²/s，这对沿海工程特别关键。

灌浆缺陷的预防性解决方案

遇到过预应力孔道灌浆不实的情况？试试在配合比中加入0.05%的消泡剂和1.5%的膨胀组分。某轨道交通项目实测数据显示，这种配方使管道填充率从92%提升到99.8%，且硬化体超声波检测波速达到4500m/s以上。

新型纳米掺合料的增强机理

近年研究发现，掺入5-8nm级气相二氧化硅可显著改善灌浆体界面过渡区。某长江公铁大桥试验数据显示，添加0.8%纳米SiO₂后，浆体与钢绞线的粘结强度提升40%，28d抗折强度突破12MPa。但需注意纳米材料比表面积达380m²/g时，需同步增加0.15%的聚羧酸减水剂来维持80-120mm的流动度。

智能监测技术在灌浆过程中的应用

采用分布式光纤传感器可实时监测灌浆密实度。在沪通长江大桥施工中，沿预应力管道布置的FBG传感器网络，成功捕捉到灌浆压力0.5-0.8MPa波动区间内的流速变化，配合BIM系统实现了98.7%的灌浆饱满度。关键参数包括：浆体流速应控制在0.3-0.5m/s，温度传感器精度需达±0.5℃。

复杂气候条件下的材料适应性改良

针对高原低气压环境，通过调整胶凝材料体系可解决浆体早强问题。青藏某铁路桥项目采用42.5级硅酸盐水泥复合5%锂盐早强剂，在80kPa气压下仍保证24h强度≥25MPa。试验表明，水胶比0.28时浆体含气量需控制在4%-6%，超出该范围会导致28d弹性模量下降15%以上。

全生命周期耐久性设计策略

基于NEL法氯离子渗透试验显示，掺入8%矿粉+12%粉煤灰的三元体系，可使50年碳化深度预测值降至3.2mm。港珠澳大桥辅通航孔桥应用案例证明，该配比在Cl⁻浓度3.5%的海水环境中，钢筋钝化膜破坏时间延迟至23.6年，电通量稳定在850C以下。
