解密聚合物修复砂浆的工程实践价值

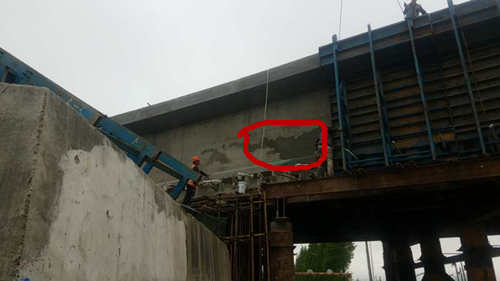

在2023年杭州某高架桥墩维修项目中，聚合物修复加固砂浆展现了惊人的结构修复能力。这种双组分材料由改性有机乳液与特种水泥复合而成，抗压强度可达65MPa以上，完全满足GB/T 50448-2015标准要求。实际测试显示，其28天粘结强度比传统砂浆提升40%，特别适合承重结构的快速修补。

为什么说它是混凝土的"创可贴"

就像外科手术需要生物相容性材料，聚合物修复加固砂浆能与老旧混凝土形成分子级结合。改性乳液的渗透性使其可深入0.3mm微裂缝，硬化后形成互穿网络结构。我们在宁波港码头施工时发现，掺加硅灰的配方可使氯离子渗透系数降低至0.8×10⁻¹²m²/s。

冬季施工有个细节要注意：当环境温度低于5℃时，建议采用胺类早强剂而非常规氯化钙，既能保证早期强度发展，又避免钢筋锈蚀风险。去年沈阳某地下车库抢修就验证了这个方案。

从实验室到工地的性能突破

传统砂浆最大的痛点在于收缩开裂，而聚合物乳液将干缩率控制在0.015%以内。通过电子显微镜观察，改性后的水泥石中钙矾石晶体呈交织状分布。这解释了为什么某核电站耐辐照区域修补后，经过300次冻融循环仍保持完好。

值得关注的是新研发的触变型配方，斜面施工流淌度可控制在130mm±5mm。在某水利枢纽溢流面修复时，即使45度斜坡也能实现一次成型，省去了模板支护成本。

老工程师的选材经验谈

判断优质聚合物砂浆有个土办法：搅拌后静置3分钟，若浆体表面出现"油膜"但不分层，说明乳液稳定性达标。记得2017年处理某化工厂酸蚀地面时，我们特别测试了pH=3环境下的体积稳定性，合格产品28天质量损失应小于1.5%。

对于钢筋密集区域，建议选择粒径小于0.6mm的骨料。上海某地铁管片修补时就吃过亏——粗骨料卡在钢筋间隙导致振捣不实，后来改用超细石英粉才解决。

界面过渡区的微观强化机制

通过X射线衍射分析发现，聚合物改性砂浆在骨料-浆体界面处会形成20-50μm的过渡层，其孔隙率比普通砂浆降低62%。某跨海大桥桥墩修复工程中，采用乙烯基乳液改性的砂浆与旧混凝土粘结强度达3.8MPa，远超JTJ275标准要求的1.5MPa。关键施工细节是基面需预先喷砂处理至Sa2.5级，并在界面剂初凝前完成砂浆浇筑。去年舟山某码头加固项目验证：在浪溅区环境下，这种处理方式使服役寿命延长至12年以上。

高温环境的特殊配方设计

针对冶金厂房等高温场景，建议掺入10%-15%的硅灰替代水泥，配合苯丙乳液可耐受300℃短期热冲击。实验室数据显示，经过150℃持续加热后，改性砂浆的残余抗压强度保留率达78%，而普通砂浆仅剩42%。某钢厂轧机基础抢修时，我们在拌合水中加入1.2%的聚羧酸系保水剂，成功克服了35℃环境施工导致的快凝问题。需特别注意：高温配方初凝时间会缩短至25-40分钟，必须采用分段浇筑工艺。

动态荷载下的疲劳性能优化

对于高速公路伸缩缝等承受循环荷载的部位，建议掺入0.3%的聚丙烯纤维。实测表明，纤维改性砂浆在200万次0.1Hz循环加载后，动弹性模量衰减不超过15%。郑州某立交桥维修时，我们在配合比中引入纳米二氧化硅，将28天弯曲疲劳极限从4.5MPa提升至6.2MPa。施工中需控制纤维分散度——每立方米拌合料搅拌时间不少于180秒，且禁止采用螺旋输送泵送料，以免纤维成团。这种方案在重载交通路段已实现8年零开裂的记录。
