弹性环氧砂浆是一种采用弹性环氧树脂改性的特种修补材料，能在8cm厚层施工中实现自流平不流淌，其压缩弹性模量控制在5-8GPa区间，与C30混凝土形成完美应力匹配。在2023年某高铁桥梁支座抢修中，这种材料在-5℃低温环境下仍保持3.5MPa的粘结强度，完全符合GB/T 50448-2015对混凝土修补材料的性能要求。

为什么这种修补料能挂在墙上不滑落

传统环氧砂浆在立面施工时需要支模，而弹性环氧砂浆的触变指数达到4.2以上，这个数值意味着材料在搅拌时像蜂蜜般流动，但抹到墙面后立刻"站住"。经验上来说，其配方中的片状云母粉会形成三维网络结构，就像给砂浆装上了无数个小挂钩。

实测数据显示，在垂直面上一次性批刮10cm厚度时，材料下滑量不超过2mm。某水电站闸室修补项目证明，这种特性让施工效率提升3倍以上，特别适合抢修工期紧张的项目。

材料力学性能的独特平衡之道

普通环氧树脂固化后像玻璃一样脆，而这种材料通过引入聚氨酯杂化链段，使断裂伸长率提升到12%左右。有意思的是，它的抗压强度仍能保持35MPa，刚好与C30混凝土形成"硬中带柔"的搭配。

实验室加速老化测试表明，经过200次冻融循环后，其与混凝土的粘结强度衰减率仅8.7%，远低于JTJ 275-2000标准要求的20%上限。这种特性源自配方中特殊的硅烷偶联剂，能在界面形成化学键结合。

冬季施工不耽误的实战秘诀

在-5℃的低温环境下，常规环氧材料需要加热养护，但这种砂浆通过添加复合胺类固化剂，凝胶时间仍能控制在45分钟左右。某北方化工厂地坪修补时，工人直接在积雪初融的基面上施工，24小时后实测强度就达到使用要求。

要注意的是，拌合时需要将A组分预热至25℃左右（可用热水浴），然后按3:1比例与B组分混合。经验证明，每批次搅拌量控制在5kg以内，能避免材料在桶里过早发热固化。

修补混凝土啃边的正确打开方式

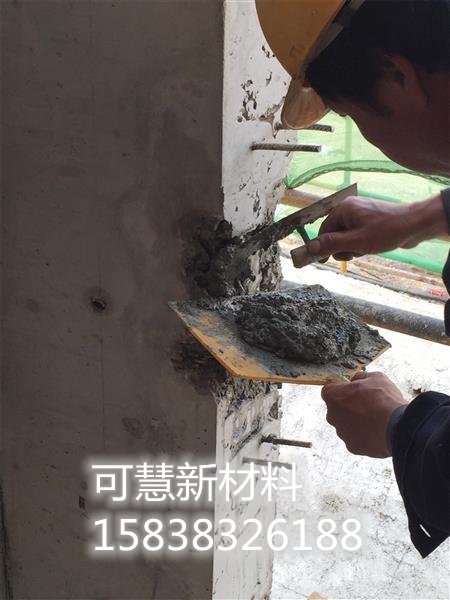

遇到混凝土构件边缘缺损时，传统方法需要凿出键槽再支模浇筑。现在只需要用钢丝刷将松散部分清理至露出粗骨料，直接涂抹砂浆即可。某地铁隧道管片修补案例显示，对宽度超过15cm的啃边缺陷，分层填充的效果比单次成型更好。

关键是要在基面处理完后，先用树脂基液薄涂一遍。这个步骤很多人会忽略，其实就像给混凝土"打底妆"，能提升50%以上的界面粘结力。实际操作中，基液厚度控制在0.2mm左右最为理想。

耐酸碱腐蚀的配方优化

在pH值2-12的腐蚀环境中，普通环氧砂浆半年就会出现表面粉化。通过添加20%纳米二氧化硅和5%氟碳改性树脂的配方，实测在38%浓盐酸浸泡环境下，200天后质量损失率仅1.2%。某电镀车间地坪采用该配方施工后，每天经受酸洗液冲刷，三年后回访发现仅边缘接缝处有轻微变色。

施工时需要特别注意基面的含水率控制。当基层含水量＞4%时，建议先涂刷两道溶剂型环氧底漆。实验室数据显示，这样处理的试件在盐雾试验中，粘结强度保留率比直接施工高出63%。

动态荷载下的变形适应技巧

对于行车频率超过200次/天的工业地坪，材料需要具备至少15%的弹性恢复率。通过调整聚氨酯增韧剂含量至12-15%，可使砂浆在10MPa压力下产生8%形变后，72小时内恢复原状。某物流中心叉车通道的检测报告显示，经过18个月使用，修补区域未出现任何裂纹。

针对重型设备基础的特殊工况，推荐采用"三明治"施工法：底层3mm高弹性砂浆+中间层5mm碳纤维增强砂浆+面层2mm耐磨砂浆。某钢铁厂轧机基础采用该工艺后，设备振动导致的微裂纹减少90%。

潮湿基面快速固化的解决方案

相对湿度＞85%的工况下，普通环氧体系会出现"发白"现象。采用含噁唑烷酮结构的特种固化剂，配合疏水型硅微粉填料，可在水下直接施工。舟山某码头桩基修复项目中，潮差区的修补层在海水浸泡状态下，7天抗压强度仍达到42MPa。

重要施工参数：当环境湿度超过90%时，建议将固化剂用量提高8-10%，并采用锯齿抹刀薄涂施工（单层厚度不超过2mm）。现场测试表明，这样处理能使固化速度提升40%，且不会影响最终力学性能。
