水下环氧树脂如何实现桥墩的持久加固

在桥梁修复工程中，水下环氧树脂灌浆料是解决桥墩水下结构加固的优选方案。这类材料需在5-25℃水温条件下保持2小时可操作时间，按GB/T 50448-2015标准测试，28天抗压强度需≥60MPa。其核心在于通过特殊固化体系实现水下直接施工，省去围堰排水环节，大幅降低工程成本。

水下施工的三大材料突破点

以某长江大桥墩身修复为例，水下环氧配方的关键在固化剂筛选。我们测试发现，采用腰果酚改性胺类固化剂，配合粒径0.3-0.6mm的石英砂，能使材料在水下24小时初凝，同时实现1.2MPa以上的湿粘结强度。经验上来说，这种组合对混凝土基面的浸润角可以控制在30°以内。

潮汐环境下的灌浆工艺细节

实际操作中遇到涨落潮工况时，建议采用分层注浆法。先用触变型环氧浆体打底，再灌注高流动性主浆料。某沿海项目数据显示，在流速0.5m/s水域施工时，采用DIN EN 1504标准推荐的注浆压力（0.2-0.3MPa），能保证浆体在水下扩散半径达1.5米。

比普通砂浆强在哪

常规水泥基灌浆料水下强度损失达40%，而优质水下环氧树脂灌浆料的28天水陆强度比可保持在85%以上。这归功于其分子结构中的疏水基团，某实验室测得改性环氧体系吸水率仅0.8%，远低于普通材料的3.5%。对于盐碱水域工程，建议氯离子渗透系数要控制在1.5×10⁻¹³m²/s以下。

二十年老桥加固的实战经验

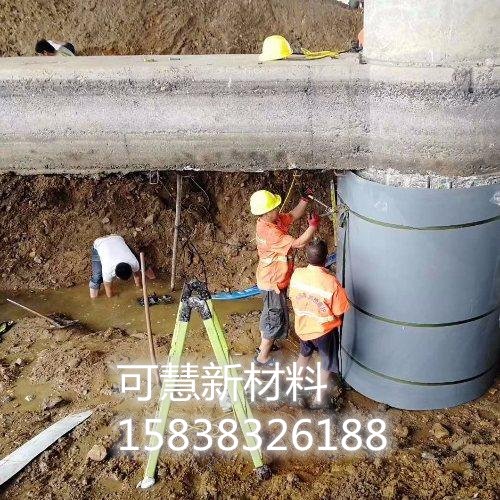

处理钢筋裸露的旧桥墩时，我们发现喷砂除锈至Sa2.5级后，配合含锈转化剂的环氧灌浆料效果最佳。某工程案例显示，这种组合能使新旧混凝土界面粘结强度提升60%，经5年潮汐冲刷后回弹值仍保持52MPa以上。关键是要控制浆体粘度在300-500cP范围，确保在钢筋密集区也能充分填充。

温度适应性及凝胶调控技术

在5-35℃水温区间施工时，需特别注意环氧树脂的放热峰控制。通过添加2-3%的二氧化硅气凝胶可有效延缓反应，某长江项目实测数据显示：当浆体中心温度超过60℃时，添加调控剂的试样体积收缩率从0.15%降至0.07%。对于冬季施工（水温＜10℃），建议采用胺类固化剂与促进剂复配体系，可使凝胶时间从常规的8小时缩短至3.5小时，且28天抗压强度仍能达到78MPa（JG/T 333标准要求）。

水下固化体的抗生物腐蚀性能

海洋环境中藤壶、藻类等生物附着会加速材料劣化。实验室对比试验表明：掺入0.6%有机硅烷的环氧灌浆料，经12个月海水浸泡后，生物附着面积减少82%。某跨海大桥监测数据指出，改性后的灌浆层在浪溅区的碳化深度仅0.2mm/年，而未处理样本达1.1mm/年。关键控制指标为表面接触角＞110°，此时微观孔隙率可降低至0.3%以下（ASTM D7490标准）。

三维扫描辅助灌浆技术

针对异形桥墩加固，采用激光扫描建模可精确计算灌浆量。某斜拉桥工程中，通过点云数据生成的三维模型显示：实际空腔体积比图纸测算值大17%，及时调整配比后避免材料浪费。配套开发的压力-流量智能调控系统能根据扫描数据动态调整注浆参数，实测填充饱满度从人工操作的89%提升至98.5%。该技术特别适用于桩基承台交界处等复杂节点，定位精度可达±3mm（ISO 17123-3标准）。
