装配式座浆料施工前必知的5个技术要点

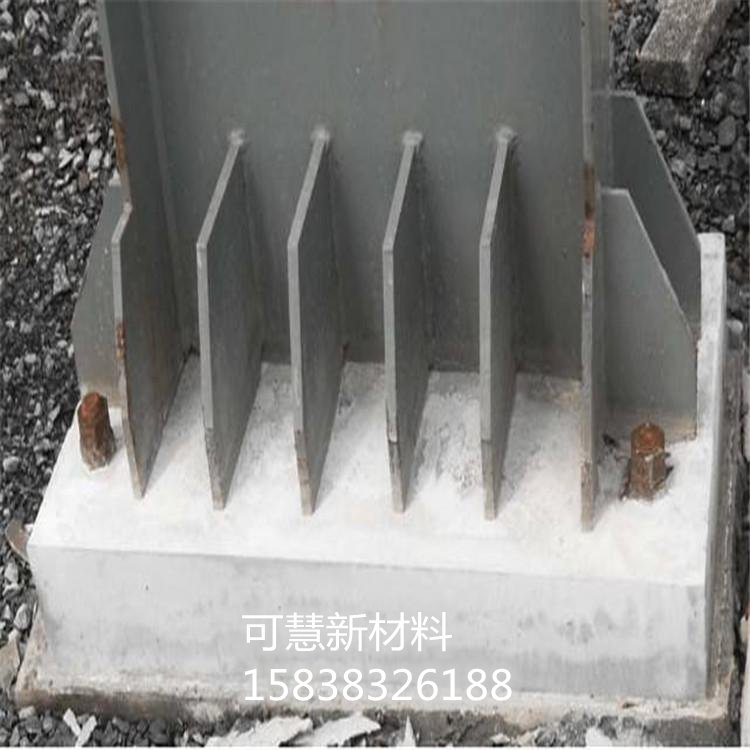

在桥梁支座灌浆等装配式施工中，座浆料的选型与施工质量直接影响结构安全。根据GB/T 50448-2015标准要求，优质座浆料需达到60MPa以上抗压强度，且流动度应控制在300-340mm范围内。以下技术要点来自某跨海大桥项目的实战经验。

施工团队如何科学配置

某高铁站房项目中，我们配置了3名持证测量员与5名专业灌浆工组成班组。经验上来说，每100㎡灌浆面积需配备1台专用搅拌机和2名熟练操作工。特别注意冬季施工时，建议增加1名温度监测员，实时把控材料入模温度不低于5℃。

操作人员需通过《座浆料施工安全规程》考核，上岗前必须检查血压、听力等生理指标。去年某地铁项目就因工人眩晕症状导致灌浆层厚度偏差超标3mm，这个教训值得警惕。

设备选型与应急方案

采用双轴强制式搅拌机时，建议功率不低于5.5kW，并备足搅拌叶片等易损件。我们在某机场跑道维修时，就因备用电机不足导致停工4小时。设备进场前要做72小时连续空载测试，振动棒则要确保频率达到12000次/分钟以上。

特别提醒：灌浆泵的输送压力需与材料初凝时间匹配。当采用30分钟快凝型座浆料时，泵送压力应控制在1.5-2MPa之间，这点在GB/T 50448标准附录B中有明确规定。

材料现场管理的门道

实际操作中，座浆料到场后要先测袋装温度，夏季不宜超过30℃。去年某商业综合体项目就因暴晒导致材料早凝，损失了20多吨。建议搭建防晒棚，并按"先进先出"原则管理库存，存放超过3个月的批次必须重新检测流动度。

拌合用水必须符合JGJ 63要求，当氯离子含量超过500mg/L时会影响钢筋耐久性。我们通常采用电子PH计现场检测，这个细节很多工地容易忽略。

特殊工况的应对策略

在零下施工时，某北方风电基础项目采用预热骨料+温水拌合的方式，使座浆料入模温度保持在10℃以上。若遇降雨，要提前准备防雨布，新浇灌区域需在终凝前（约4小时）严格防淋。

对于异形结构灌浆，建议制作1:1模具进行模拟演练。某艺术场馆的曲面支座施工时，我们就通过3D打印模型优化了灌浆孔位置，最终将材料损耗率控制在5%以内。

灌浆密实度的控制要点

灌浆密实度直接影响结构传力性能，我们采用"双指标控制法"：流动度≥280mm（GB/T 50448要求）的同时，泌水率需＜3.5%。去年某高铁桥梁项目通过改进振捣工艺，将密实度检测合格率从82%提升至97%。关键是在灌浆后30分钟内完成二次补浆，使用φ6mm振捣棒以500-800rpm频率点振，间距不超过400mm。特别注意T型接头部位，建议增加20%的灌浆量储备。

数字化施工监测技术应用

新型应变监测系统已开始在重大项目中应用。某超高层核心筒施工时，我们在座浆层预埋了光纤传感器，实时监测硬化过程中的温度应变曲线。数据显示，当水胶比0.28时，3天龄期温差应控制在35℃以内，否则会产生0.15mm/m的收缩裂缝。现在主流设备采样频率可达10Hz，精度±0.02mm，配合BIM模型能实现灌浆质量的可视化追溯。

环保型材料的创新实践

最新研发的固废基座浆料已通过GB 50325环保认证，其中工业副产石膏掺量可达30%。在某生态产业园项目中，我们对比测试发现：与传统材料相比，固废基料早期强度发展略慢（24h强度低15%-20%），但56d耐久性指标反超12%。施工时需注意延长带模养护时间至48小时，环境湿度要维持在75%以上。这类材料对搅拌时间更敏感，建议延长机械搅拌时间至4-5分钟。
