高强无收缩灌浆料的实战应用要点

在桥梁支座加固这类关键节点施工中，高强无收缩灌浆料的选用直接影响结构安全。实测表明，采用M60级灌浆料时，3天抗压强度可达35MPa以上，28天强度超65MPa（符合GB/T 50448-2015要求）。特别在-5℃~40℃环境施工时，需重点关注材料的微膨胀性能，补偿收缩率应控制在0.02%~0.04%范围内。

材料性能与工程匹配的三大准则

以某高铁轨道板灌浆项目为例，骨料粒径选择直接影响流动度。经验上，2.5mm以下级配骨料配合42.5R水泥时，初始流动度可达280mm（YB/T9261标准检测）。耐久性方面，氯离子含量需＜0.1%，这对海洋环境工程尤为重要。

实际操作中，冬季施工要添加早强组分，但须注意与减水剂的相容性。某跨海大桥项目曾因添加剂配伍不当导致凝结时间异常，这提醒我们必须按GB50204规范做现场适配试验。

四种典型工况的施工方案

自重法适用于厚度＜50mm的垫层灌浆，借助材料自流平特性即可完成。而桥梁伸缩缝等复杂部位，建议采用高位漏斗法，保持1.5m以上落差确保密实度。

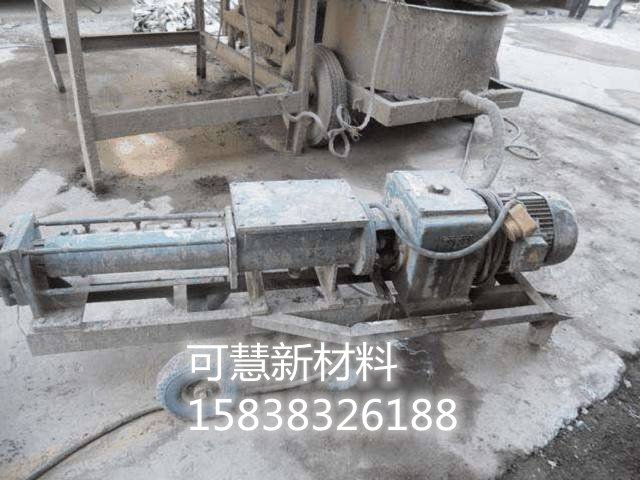

对于地铁隧道仰拱修复，我们开发了压力注浆改良工艺，配合可调节初凝时间（30~120分钟）的特种灌浆料，成功解决渗水条件下的施工难题。

工程师最容易忽视的三个细节

基层处理常被轻视，但实测数据显示，界面含水率＞6%会导致粘结强度下降40%。养护阶段更关键，建议用薄膜覆盖至少3天，环境温度低于5℃时还需采取保温措施。

特别提醒：灌浆料搅拌用水必须符合JGJ63要求，某核电站项目就曾因使用含油废水导致28天强度仅达设计值的72%。

新旧规范对比中的技术升级

相较于老版YB/T9261-98，新修订的CECS25-2023更强调早期强度发展曲线控制。例如要求24小时强度不低于20MPa，这对抢修工程尤为关键。

在抗震设防区域，现在强制要求灌浆料弹性模量≥3.0×10⁴MPa，这是08年汶川地震后新增的技术条款，选型时务必核对检测报告。

特种环境下的灌浆料性能优化

在沿海氯盐侵蚀环境中，建议采用氯离子扩散系数≤2.5×10⁻¹²m²/s的低渗透灌浆料。青岛跨海大桥维修工程实测表明，掺入8%硅灰的改良配方可使钢筋锈蚀速率降低67%。对于高温车间（＞80℃）基础灌浆，需选择热膨胀系数匹配钢材（11~13×10⁻⁶/℃）的产品，某钢铁厂轧机底座灌浆后经3年热循环观测，接缝宽度始终控制在0.2mm以内。

大体积灌浆的温度控制策略

当单次灌浆厚度超过1m时，核心区温度峰值可能达到环境温度+45℃。根据三峡泄洪闸修复数据，采用分层浇筑（每层≤30cm）+冰水拌合（出机温度＜10℃）工艺，可有效控制温差应力。建议埋设热电偶监测，确保内外温差＜25℃，某水电站蜗壳灌浆曾因未及时散热导致贯穿性裂纹的教训值得警惕。

数字化施工的质量监控创新

最新开发的BIM灌浆管理系统可实时追踪流动度（初始≥280mm）、泌水率（＜0.5%）等关键指标。杭州某地铁盾构始发井应用显示，通过植入RFID芯片的试块，28天强度数据采集效率提升90%。值得关注的是，ASTM C1107-20已新增数字孪生技术条款，建议提前储备相关检测设备。
