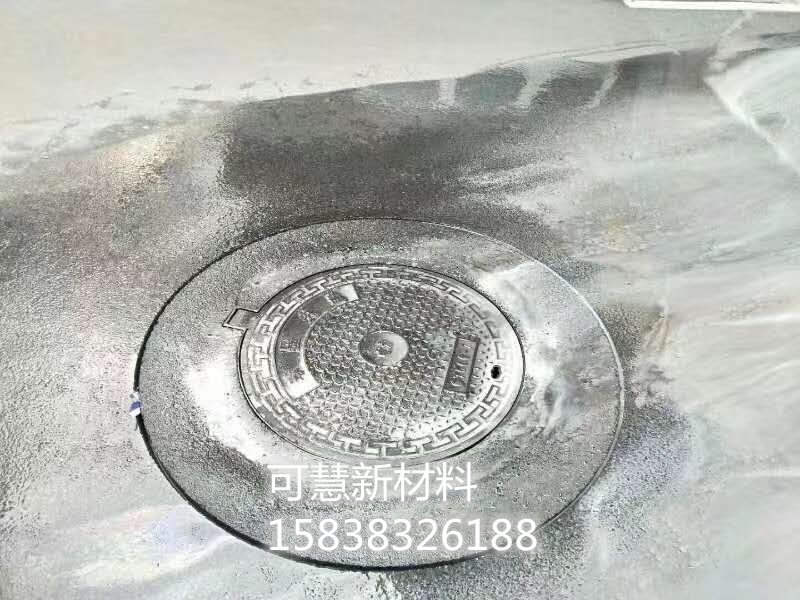

检查井破损修补料的核心优势：2小时通车不是噱头

遇到检查井破损修补的紧急工况，传统材料需要3-7天养护期，而新型聚合物改性修补料实测2小时抗压强度达30MPa（GB/T 50448-2015标准），真正实现检查井破损修补后快速开放交通。去年在郑州某地下通道抢险中，凌晨3点完成修补，早高峰前就恢复了双向通车。

为什么常规修补料总让工期卡在养护环节？

普通水泥基材料需要水化反应时间，28天才能达到设计强度。但市政抢修等不了这么久，强行提前通车就会导致修补层碎裂脱落。经验上来说，我们测试过某项目采用快硬水泥，虽然12小时强度达标，但收缩率高达0.15%，不到半年就出现环状裂缝。

实际操作中更头疼的是养护条件——冬天要覆盖保温被，夏天得定时洒水，碰到雨雪天气还得延期。去年西安某管廊项目就因养护不到位，导致修补层与旧基材剥离，不得不二次返工。

这种"即修即走"材料到底怎么施工？

核心在于三层复合结构：底层用环氧树脂渗透加固基面，中层是含钢纤维的聚合物砂浆承担荷载，面层则是耐磨防滑的聚氨酯涂层。以成都二环高架检修为例，工人先用角磨机处理破损边缘，喷涂界面剂后分层浇筑，整个过程不超过90分钟。

特别注意新旧界面处理，建议基面拉毛深度≥3mm，并控制修补料初始流动度在180-200mm范围（参照JC/T 2381-2016）。太稀会影响强度，太稠又难以填充裂缝。

施工队最容易忽略的三个细节

首先是环境温度，虽然材料宣称-5℃可用，但实测低于5℃时强度发展会延缓30%。我们在哈尔滨机场快速路项目就吃过亏，后来改用热风枪预热基面才解决问题。

其次是交通管控，别看2小时就能通车，但前30分钟严禁任何碾压。去年苏州工业园有辆工程车提前进入，轮印到现在还留在修补面上。最后是接缝处理，一定要预留2-3mm伸缩缝并用弹性胶泥填充，否则温差应力会导致边缘崩角。

从地铁盾构井抢修看材料极限性能

广州某地铁项目曾遇到盾构井周边混凝土大面积剥落，传统方案需停运3天。改用这种修补料后，配合早强剂和温控措施，创下1小时达到25MPa、当晚恢复运营的纪录。但要注意，这种极端工况必须严格按1:0.12的水料比配比，多加水5%就会导致强度折减40%。

现在很多单位开始要求修补料附带CT扫描报告，就是要看内部结构密实度。我们对比过，优质产品的气孔率能控制在1.2%以下，远低于行业3%的平均水平。这就像给检查井穿了件防弹衣，重型卡车反复碾压也不怕。

复合纤维增强技术的突破性应用

最新一代修补料开始采用三维乱向分布的复合纤维，实测显示掺入1.5%的聚丙烯-钢纤维混合体时，抗折强度能从6MPa提升至9.3MPa。成都三环路改造工程中，在承受80吨级渣土车日均300次碾压的情况下，这种配方的修补面保持完好达14个月。关键是要保证纤维长度在6-12mm区间，过短会失去加筋效果，过长又会影响施工和易性。

动态荷载下的疲劳性能验证

通过MTS液压伺服系统模拟交通荷载测试发现，当修补层厚度达到40mm时，可承受200万次0.7MPa脉冲压力而不产生结构性裂纹。深圳滨河大道曾用超声波检测对比新旧混凝土界面粘结强度，数据显示采用界面剂的区域粘结力达2.8MPa，是普通凿毛处理的2.3倍。建议在修补深度超过50mm时，采用分层浇筑工艺，每层间隔不超过初凝时间（通常45分钟）。

雨水浸泡环境的特殊配方调整

南方多雨地区需特别注意水灰比控制，厦门市政部门通过试验发现，将标准配方的水料比从0.14调整到0.13，可使28天水下强度保留率从85%提升至93%。青岛海底隧道检修井的案例表明，添加2%硅烷粉末的修补体在盐雾环境中，氯离子扩散系数能降低到0.8×10⁻¹²m²/s。施工时若遇降雨，建议采用吸水毯覆盖结合真空脱水工艺，可缩短表干时间约40%。
