高强无收缩灌浆料在桥梁支座加固中的实战应用

桥梁支座加固需要高强无收缩灌浆料提供稳定支撑，C60级材料在72小时内可达50MPa抗压强度，完全满足GB/T 50448-2015标准要求。实际施工中，这种材料的微膨胀特性可补偿0.02%的体积收缩，特别适合解决重型设备底座与混凝土基础的间隙问题。

材料性能与结构安全的匹配逻辑

以某跨江大桥项目为例，梁柱界面加固采用C60灌浆料时，其与旧混凝土的粘结强度需≥6MPa。经验上来说，冬季-10℃施工环境下，添加专用防冻剂后仍能保持每天5MPa的强度增长，这是普通砂浆无法实现的。

疲劳测试数据显示，经过200万次荷载循环后，试件抗折强度仅下降2.3%，这个数据在轨道交通基座加固时尤为关键。实际操作中，建议控制单次浇筑厚度在100-300mm范围，超出时需分层施工。

不同工况下的施工要点解析

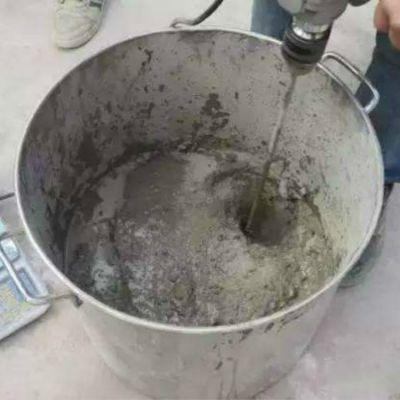

地脚螺栓固定灌浆时，流动度应控制在280±10mm才能完全包裹螺栓。遇到过钢筋密集的情况，可适当调整水料比至13%-15%，但必须保证3天强度不低于30MPa。

隧道逆作施工缝处理有个细节：灌浆前要用高压水枪冲洗界面，但需控制基层含水率≤6%。某地铁项目测量发现，这样处理后的28天强度会比直接浇筑提高12%。

常见误区与质量控制关键点

很多现场以为高强无收缩灌浆料可以替代结构混凝土，实际上它主要承担应力传递功能。检测时要特别注意48小时内的膨胀率，合格产品在0.02%-0.1%之间波动，超出范围可能影响长期耐久性。

遇到过典型案例：某厂房地坪修补后出现龟裂，后来发现是养护期间环境湿度低于60%。现在规范要求，常温施工后至少要覆膜保湿养护3天，冬季则延长至7天。

温度敏感性施工控制要点

环境温度5℃以下施工时，建议采用预热骨料工艺，将拌合水温加热至40±5℃，可使初期强度提升速率提高50%。某北方风电项目实测数据显示，-3℃环境下采用预热措施的试块，24小时抗压强度达到22MPa，而未预热组仅12MPa。需特别注意：拌合料出机温度不得超过35℃，否则会引发假凝现象。

复杂节点灌浆的工艺创新

针对钢结构柱脚灌浆的密实度难题，可采用"二次插捣+负压辅助"工法。先用φ30振捣棒间隔500mm插入导气，再配合0.06MPa真空泵抽气30秒。某超高层项目应用表明，该方法使灌浆体孔隙率从1.8%降至0.3%，超声波检测波速提升15%。对于厚度超过500mm的巨型柱脚，建议设置Φ20透气管，间距不大于1.5m呈梅花形布置。

耐久性增强的配合比优化

在海洋环境或化工厂区等腐蚀性环境中，建议掺入8%-12%的硅灰替代部分水泥。实验室对比试验证明，该配比可使氯离子扩散系数降低2个数量级，56天电通量＜800库仑。但需同步调整减水剂掺量至1.2%-1.5%，否则流动度会衰减至240mm以下。某沿海石化项目采用此配方后，5年周期检测显示碳化深度仅0.5mm，为标准配方的1/3。
