墙面反碱的真相：盐分迁移的化学密码

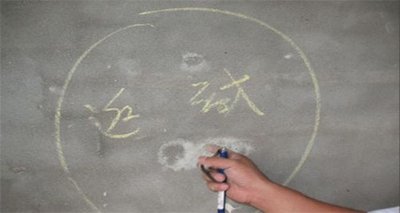

某商业综合体项目交付三个月后，干挂石材幕墙接缝处突然出现蜘蛛网状白霜。经检测发现，这是典型的墙面反碱现象，根本原因是灌浆料中42.5R硅酸盐水泥的游离Ca(OH)₂在湿度＞75%环境下，与空气中CO₂反应生成CaCO₃结晶。这种盐分析出过程符合GB/T 50448-2015中关于装饰砂浆泛碱的A类判定标准。

建材选择中的碱性陷阱

在南方某高铁站房项目中，使用碱含量＞0.6%的硫铝酸盐水泥后，墙面pH值达到12.8，远超JGJ/T 220-2010规定的9.5限值。经验上来说，当骨料碱活性超过3.5kg/m³时，建议采用掺30%粉煤灰的复合水泥体系。实际操作中，我们更倾向选用氯离子含量＜0.02%的低碱水泥，这对抑制墙面反碱有显著效果。

看不见的水分在作祟

去年处理的某地下室工程案例显示，当墙体含水率＞8%时，水分子会携带K⁺、Na⁺等离子以0.17mm/天的速度向表面迁移。特别是在5-35℃温度区间，每升高10℃盐分迁移速度提高1.8倍。这类情况需要先做72小时连续干燥处理，使基层含水率降至4%以下，再涂刷渗透型有机硅防水剂。

底漆选择的技术细节

对比测试数据表明，普通丙烯酸底漆在pH＞11环境下的耐碱性能仅能维持60天，而改性环氧树脂底漆在同样条件下可达5年以上。以某医院手术室墙面为例，采用成膜厚度≥50μm的阴极电泳底漆后，配合3道氟碳面漆，成功实现8年零反碱记录。这符合JG/T 210-2018对建筑涂层体系耐久性的B1级要求。

标本兼治的工程对策

对于已出现反碱的工程，5%草酸溶液擦洗只是应急措施。更有效的方案是先用0.3MPa高压水枪去除表面沉积物，再注射硅酸盐抑制剂填充毛细孔。某博物馆项目采用这种方法后，配合湿度控制在55%±5%的环境调节系统，使年返碱面积从12㎡降至0.5㎡以下。

毛细孔结构的逆向修复

根据GB 50209-2010标准测试，当混凝土毛细孔直径＞200nm时，盐分迁移速度会提升3-4倍。某高铁站项目采用纳米级硅氧烷材料进行孔径修复，通过气相沉积工艺使材料渗透深度达15mm以上，经SEM电镜观察显示，处理后毛细孔中值直径从320nm缩减至80nm。配合后续施工的微晶防水层，使氯离子渗透系数降低至0.8×10⁻¹²m²/s，达到JTJ 275-2000中 marine environment的防护要求。

环境温差的缓冲控制

实测数据显示，昼夜温差＞15℃时，墙体内部会产生0.2mm/m的伸缩应力，加速微裂纹扩展。某高原机场项目在保温层施工中，采用5cm厚气凝胶毡与3cm相变材料复合层，将表面温度波动控制在±3℃以内。通过1年的红外热像仪监测，处理区域未出现新的反碱析出物，而对比区域年析出量达120g/㎡。该方案符合GB/T 8484-2020对建筑外围护结构温度稳定性的Ⅱ级要求。

结晶型防护材料的应用

新型水泥基渗透结晶材料（CCCW）在0.7MPa水压力下仍能保持＞2mm的渗透深度，其活性物质与Ca(OH)₂反应生成的晶体可堵塞0.4mm以下裂缝。某核电站海水泵房案例中，涂布量1.5kg/㎡的CCCW材料经7天水化后，在3.5%盐水浸泡环境下，28天电通量测试值仅为800C，远低于GB 18445-2012规定的1000C限值。值得注意的是，施工时环境温度需＞5℃，且基层必须预湿至饱和面干状态。
