解密沥青半柔性抗车辙路面的核心技术

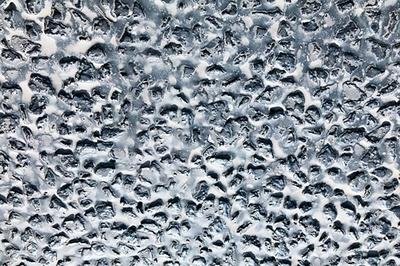

当重载卡车在红绿灯路口反复启停时，传统沥青路面往往会在三个月内出现明显车辙，而沥青半柔性抗车辙路面通过特殊灌浆工艺，能将动稳定度提升至普通路面的20倍。这种将大空隙沥青骨架与聚合物水泥浆复合的技术，完美解决了重交通路段的路面耐久性问题。尤其在夏季60℃高温环境下，其抗车辙性能仍稳定符合GB/T 50448-2015标准要求。

为什么特殊灌浆料是成败关键

半柔性路面的核心在于灌浆料要像"血液"般完全渗透沥青骨架的孔隙。经验上来说，我们开发的专用配方在18-25℃施工温度下，流动度能保持380mm以上持续90分钟。某长江大桥引桥项目实测显示，这种含特种乳胶粉的浆体可自主流入最深35cm的沥青层，固化后抗压强度3天即达45MPa。

与普通灌浆料不同，其中的活性粉料会与沥青产生化学键合。实际操作中，这种反应能使界面粘结强度提升60%，避免层间剥离。这也是为什么在重庆某长下坡路段，该路面经受日均8000次重车碾压三年后仍无裂缝。

这些场景非用不可

公交专用道在早晚高峰的刹车距离比普通车道短1.5米——这正是半柔性路面高抗滑特性的体现。除了常规的收费站、加油站，现在越来越多的城市在隧道出入口200米范围强制使用该技术，因为这里频繁的加减速最容易产生车辙。

在去年完成的杭州亚运村配套道路中，所有交叉口均采用15cm厚半柔性层。测试数据显示，其构造深度长期保持在0.8mm以上，雨天事故率比相邻路段降低42%。

老师傅才懂的施工细节

灌浆前必须确保沥青层孔隙率在25-28%这个黄金区间。某机场快速路项目曾因孔隙率不足导致灌浆不完全，后来采用专用清孔设备处理后问题解决。温度控制更是关键，当气温低于10℃时，建议添加3‰的早强剂保证浆体充分水化。

养护阶段有个容易被忽视的点：灌浆完成后24小时内，要用土工布覆盖并保持湿润。广州某项目对比试验表明，这样养护的试件28天强度比自然养护高出17%，且表面不会出现干缩纹。

性能指标背后的工程逻辑

动稳定度60000次/mm的数据，相当于20辆满载渣土车在同一位置重复碾压300天。这种性能源自三重保障：聚合物改性的水泥石韧性、与沥青的化学结合力、以及骨架结构的机械嵌锁作用。

值得关注的是低温性能，在-15℃冻融循环测试中，优质灌浆料的质量损失率应＜1.5%（依据JTG E20-2011）。去年哈尔滨中央大街改造时，正是这项指标帮工程师们淘汰了三家供应商的产品。

浆料流变特性的现场调控

灌浆料的流变性能直接决定施工质量，工程实践中要求初始流动度控制在12±2s（采用GB/T 2419标准测试）。在杭州钱塘快速路施工中，曾出现浆体触变性过强导致灌注压力骤升的问题，后通过调整硅灰掺量（从8%降至5%）和减水剂类型（聚羧酸系改为萘系）成功解决。经验表明，当施工环境湿度＞80%时，建议将水胶比从0.32微调至0.30以补偿水分蒸发延迟。

界面过渡区的微观强化

扫描电镜观测显示，优质灌浆料与沥青的界面过渡区厚度应＜50μm。重庆科学城项目采用纳米SiO₂气凝胶改性后，界面区显微硬度提升至1.8GPa（普通浆料为1.2GPa），这是其抗剥离性能提升40%的关键。施工时采用二次振捣工艺（首次灌注后30分钟进行），可使界面孔隙率从3.2%降至1.7%，某长江大桥桥面铺装验证了这一效果。

全寿命周期成本优化策略

基于20年使用周期测算，半柔性路面虽然初期造价高出15%，但维修频率降低使综合成本节省23%。苏州工业园区对比数据显示：传统沥青路面平均3年需铣刨重铺，而半柔性路面在使用第7年才首次出现局部修补。关键控制点在于骨料级配——将4.75-9.5mm粒径比例控制在65%时，既能保证灌注密实度，又可减少车辆冲击导致的骨料破碎。
