泵车输送CGM高强灌浆料必须知道的5个技术要点

泵车输送高强灌浆料时，最怕遇到堵管、分层或强度不达标的问题。根据GB/T 50448-2015标准要求，当采用60MPa级灌浆料时，泵车工作压力需控制在8-12MPa范围内，流动度损失每小时不得超过20mm。以下是桥梁支座灌浆等典型场景中的实战经验。

泵送前必须做的材料适配性测试

去年某高铁项目曾因灌浆料与泵管摩擦系数不匹配导致堵管事故。经验上来说，正式施工前要用3m³材料做模拟泵送试验，重点观察初始流动度≥320mm时，30分钟后能否保持在280mm以上。温度低于5℃时，还需检测-5℃抗冻临界值。

泵车参数与灌浆料特性的匹配法则

以C80灌浆料为例，其骨料粒径通常控制在2.5mm以内，这就要求泵车输送缸直径至少达到180mm。实际操作中，泵送速度建议维持在0.8-1.2m³/min，过快会导致材料离析。某地铁盾构洞口灌浆项目数据显示，泵压超过15MPa会破坏灌浆料的触变性。

突发性堵管的预防和处理技巧

当灌浆料坍落度损失突然增大时，立即排查是否为泵管温度超过40℃或间歇时间超过30分钟所致。遇到轻微堵管，可采用"S"形摆动泵管配合0.5MPa反泵压力处理。重要结构灌浆时，建议备用一台50m³/h的应急泵车。

特殊气候条件下的泵送控制

在沿海某跨海大桥项目中，高温季节泵送灌浆料需添加缓凝剂延长操作时间至45分钟，同时用湿麻布包裹泵管。雨季施工时，要确保材料含水率波动不超过±0.3%，否则会影响28天强度达标率。

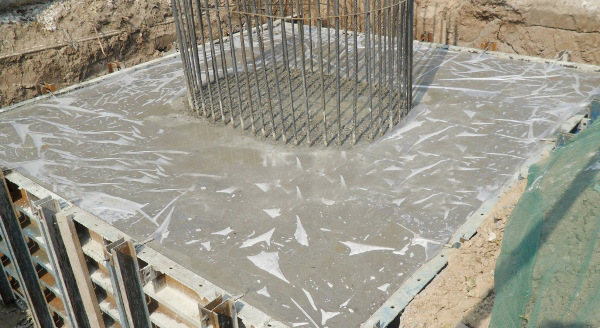

泵送完成后的关键养护节点

泵送结束后2小时内必须开始养护，前3天每天喷水不少于6次。某风电基础灌浆案例表明，当环境湿度低于60%时，过早拆除养护膜会导致表面出现龟裂，影响最终强度发展。

泵车选型与输送系统匹配要点

根据CGM灌浆料的流变特性，建议选用双缸液压活塞泵车，其出口压力应不低于18MPa。输送管径选择需遵循1:3.5的骨料粒径比，例如使用4mm骨料时应配置DN125mm管道。2023年某高铁CRTSⅢ型板式无砟轨道施工中，采用60米臂架泵车配合DN150mm耐磨合金管道，实现了单次连续泵送320m³无堵管记录。特别注意：输送缸活塞密封件必须采用聚氨酯材质，普通橡胶密封件在高压下易产生碎屑污染浆体。

泵送前管道预处理关键技术

新装泵管需先用水泥净浆润滑，浆体水灰比控制在0.28-0.32，泵送量不少于0.5m³/m管长。在西北某风电基地施工中发现，当环境温度低于5℃时，必须采用40℃温水拌合润滑浆，否则易在弯管处形成初凝堵塞。对于水平输送距离超过200m的工况，建议每80m设置一个排气阀，某超高层核心筒灌浆项目实测显示，未设排气阀会导致泵送效率下降23%。

泵送过程实时监测参数体系

建立包含6项核心指标的监控体系：①出口压力波动范围±1.5MPa ②料斗内料位高度维持70%-90% ③液压油温不超过65℃ ④泵送脉冲频率稳定在25-30次/min ⑤反泵循环周期每30分钟1次 ⑥骨料沉降差监测（顶部与底部差值≤5%）。某核电站安全壳灌浆项目通过安装IoT传感器组，实现了堵管预警准确率提升至92%。当同时出现压力骤升3MPa且脉冲频率下降40%时，应立即执行紧急停机程序。
