1天（24小时）：早期强度通常可达 ≥20MPa。此时强度已足够高，一般可以满足拆模、拧紧地脚螺栓或承受初步荷载的要求，适合抢工期的项目。
3天：强度通常可达 ≥40MPa（即达到了C40的设计强度等级）。此时基础已具备较好的稳定性，可进行设备精调等后续工序。
7天：强度一般能达到设计强度的60%~70%左右，增长趋于稳定。
28天：强度达到最终稳定值，国标要求C40高强无收缩
灌浆料28天抗压强度通常
≥60MPa，这是验收和长期结构安全设计的基准。

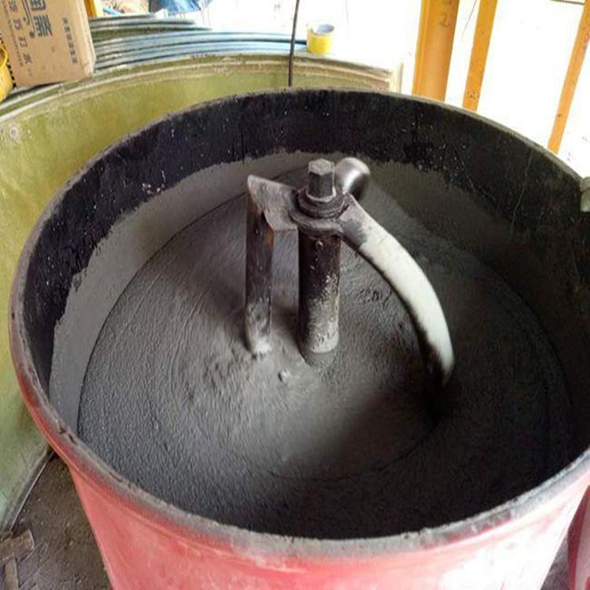

另外需注意，灌浆料的初凝时间一般在3~4小时左右，终凝在6~8小时左右，但这仅代表浆料失去流动性和初步硬化，并非达到使用强度。
实际强度增长速度会受到
环境温度和
养护条件的显著影响：温度过低（如冬季
施工）强度发展会大幅延缓，高温干燥环境下若未及时保湿养护，表面容易失水开裂从而影响强度。具体以你所购产品的出厂检验报告为准。
