风电二次灌浆裂缝主要由材料、温度、施工、约束与受力五大因素叠加导致，核心是水化热温差收缩+约束拉应力超标+施工质量失控。

一、材料本身原因

水化热高、收缩大：风电用灌浆料强度高（常 C80–C110）、水泥用量大（约 550kg/m³），水化热峰值可达 55℃，内部温升快、降温收缩显著，易产生温度裂缝。

膨胀率不足：灌浆料膨胀剂掺量不足或失效，无法补偿硬化收缩，在约束下易开裂。

配比失控：现场随意加水，水灰比偏大，导致泌水、骨料沉降、收缩不均，形成网状或断续裂缝。

二、温度与环境因素

入模温度高、内外温差大：北方/西北夏季入模温度常超 30℃，内部温峰 50–55℃、表面受风吹日晒降温快，内外温差＞25℃时，温度拉应力超过抗拉强度即开裂。

昼夜温差大、降温收缩受约束：硬化后 3–7d 进入降温阶段，内部收缩受基底混凝土、上锚板/法兰、锚栓的强约束，产生持续拉应力，易形成自基底向上的贯穿裂缝。

干燥大风环境：表面水分蒸发过快，塑性收缩加剧，表面易出现发丝状干缩裂缝。

三、施工工艺缺陷

基面处理不到位：基底浮浆、油污、松散颗粒未清除，未充分凿毛（粗糙度 10–20mm）或湿润不足，导致粘结力差、脱空开裂。

水灰比与搅拌失控：加水超量、搅拌时间不足（＜3min）或过长，造成流动度差、离析、泌水，收缩不均。

灌注不连续、排气不畅：未从低处向高处单向连续灌注，中途停顿或两侧对称灌注，内部形成空鼓、分层，后期应力集中开裂。

拆模过早、切角不及时：强度未达标（＜30MPa）即拆模，约束释放过快；边缘未在 3–6h 内切 45°斜角，自由端应力集中产生边缘裂缝。

养护严重缺失：初凝后未及时覆盖保湿（30min 内），养护期不足 7d（大体积应 14d），表面干缩与温度裂缝叠加。

四、结构约束与受力因素

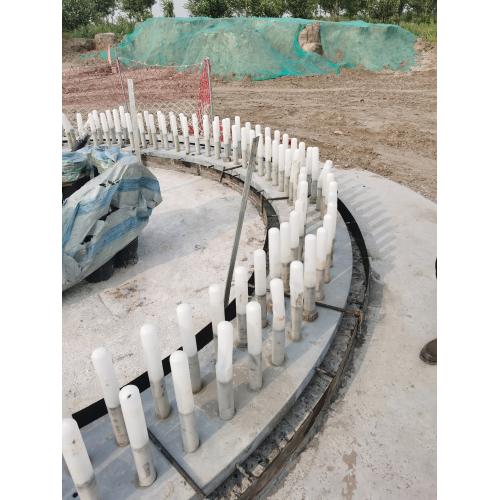

强约束条件：二次灌浆层夹在刚性基底与钢锚板/法兰之间，环形封闭、厚度大（常 50–100mm），收缩受双向约束，拉应力易累积超标。

应力集中：锚板边缘、锚栓孔周边、变厚处形成应力集中点，裂缝易在此处起裂并扩展。

受力后剪切破坏：运行中锚栓预紧力与风机振动荷载使灌浆层形成冲切锥体，主拉应力超过强度，产生斜向剪切裂缝。

五、典型裂缝形态与对应原因

表面网状微裂：干缩+养护不足+水灰比偏大。

边缘 45°斜裂：应力集中+未切角+约束收缩。

基底贯穿裂缝：内外温差大+降温收缩+强约束。

锚栓周边放射裂：应力集中+振捣不当+密实度不足。
