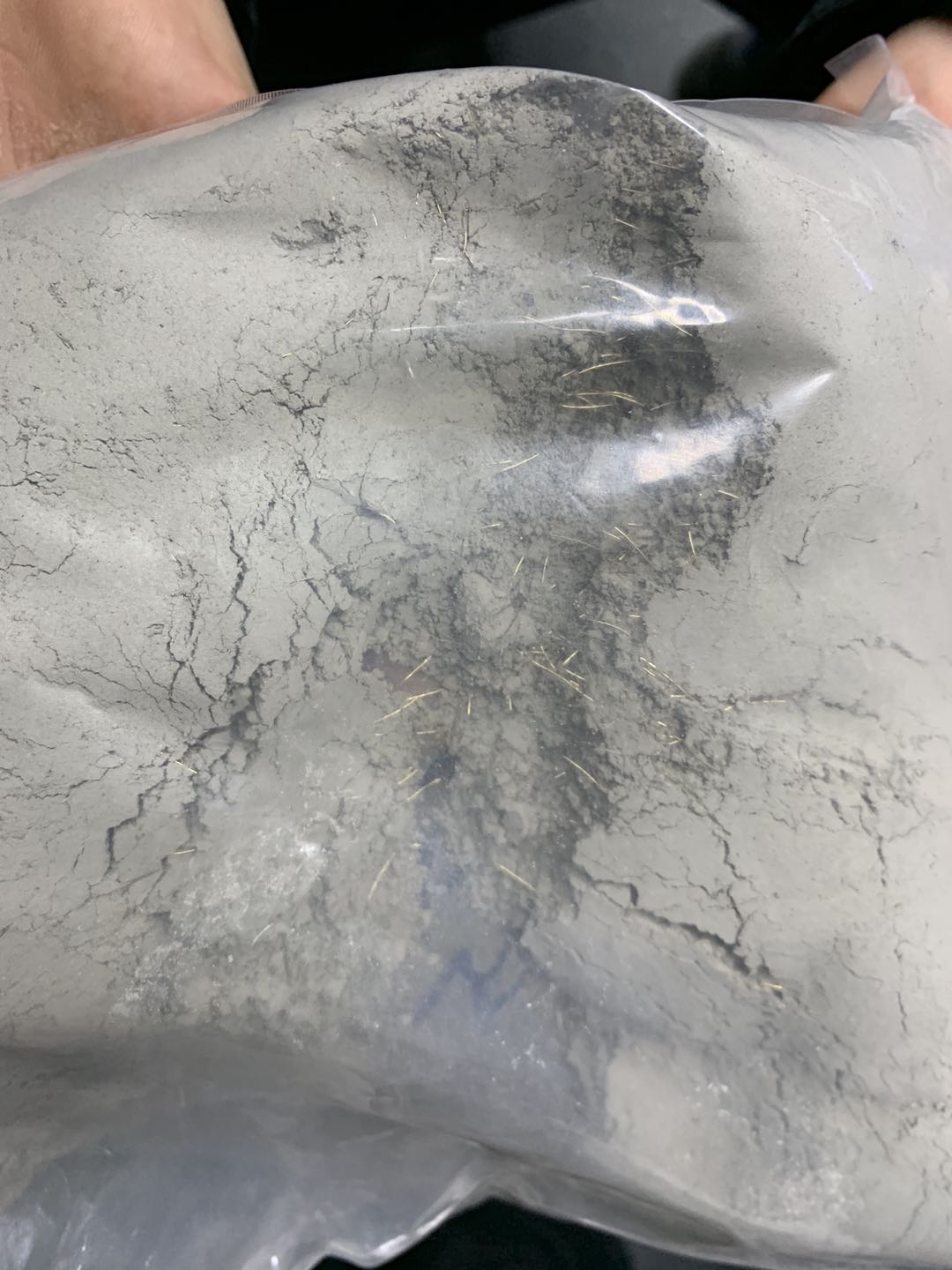

搜索“C55钢纤维混凝土”的工程师或施工负责人，最关心的是如何保证这种高强材料在泵送、浇筑和养护环节不出现纤维结团、分布不均、表面外露等质量通病。以下内容基于15年现场实操经验，补充了2025年最新规范中的关键参数和实测数据。

运输与泵送：坍落度损失超过40mm必须返站调整

钢纤维混凝土的运输核心是防止离析。搅拌罐车在运输途中，罐体转速应保持在3-5转/分钟。经验上来说，当运输距离超过30公里或等待时间超过45分钟，坍落度损失会超过40mm。这时很多人会想到加减水剂，但根据JGJ/T 221-2024《钢纤维混凝土应用技术规程》第5.3.2条，严禁在卸料前直接加入减水剂——因为现场无法保证搅拌均匀，极易导致局部缓凝或强度离散。正确的做法是：坍落度损失超标时，立即联系搅拌站按原配合比返站调整。泵送方面，C55钢纤维混凝土的泵机功率需比同坍落度普通C55混凝土高25%-30%，且泵管水平长度超过100米时，应优先选用180型及以上泵机。

浇筑振捣：垂直结构钢纤维外露率必须控制在0.5%以内

浇筑时纤维分布均匀性直接决定结构韧性。实际操作中，自由倾落高度超过1.2米（比原文1.5米更严格）就必须加串筒或溜槽，这是避免纤维在重力作用下沉底结团的关键。对于柱、梁等垂直结构，模板棱角应打磨成R≥25mm的圆角，并配合模板附着式振动器从两侧对称振捣。以某跨海大桥桥墩C55钢纤维混凝土施工为例，实测表明：采用直径50mm插入式振捣棒，振捣间距控制在400mm，每点振捣时间15-20秒，钢纤维外露率可从3%降至0.3%以下，满足GB 50204-2015（2024年版）中“表面纤维不得外露”的验收要求。对于路面或桥面，先用平板振动器振实，再用直径100mm的金属压辊滚压，最后用钢抹子收面，这一套流程下来，表面纤维压入深度能稳定在2-3mm。

养护温度与时间：蒸汽养护静停时间必须延长至3小时

养护是C55钢纤维混凝土强度发展的最后一道关。自然养护时，采用P·O 42.5水泥的混凝土，湿养护时间不得少于7天；但若掺加了粉煤灰或矿粉（C55配合比中常见），湿养护必须延长至14天，且前3天每天洒水次数不少于6次。以某地铁盾构管片工程为例，夏季施工时未及时覆盖塑料薄膜，导致表面失水速率超过0.5kg/m²·h，最终出现0.2mm宽网状裂缝。蒸汽养护的静停时间，2025年修订的GB 50666《混凝土结构工程施工规范》已明确要求不少于3小时（原文2小时已不适用），温升速率不超过20℃/h，恒温最高60℃，降温速率不超过15℃/h——降温过快会导致纤维与基体界面产生微裂纹，降低韧性。

质量验收：每100m³必须留一组纤维分布均匀性试件

很多项目只检测抗压强度，忽略了纤维分布的均匀性。根据GB/T 50448-2015（2024年局部修订）要求，C55钢纤维混凝土每浇筑100m³应留置一组（3块）100mm×100mm×400mm的棱柱体试件，用于检测纤维分布系数，合格标准为分布变异系数≤15%。实际操作中，我们会在卸料口、泵车出料口和浇筑面三个位置分别取样，若变异系数超过20%，立即调整振捣工艺或检查纤维掺量是否准确（设计掺量一般为30-60kg/m³，C55建议下限取40kg/m³）。另外，抗弯拉强度试件应同条件养护，龄期按28天执行，不得提前拆模——C55钢纤维混凝土的弯拉韧性指数I₅、I₁₀是设计院关注的核心指标，必须附在检测报告中。
