C20透水混凝土的配合比，不是简单地按普通混凝土减掉细骨料，核心在于控制浆体体积与骨料空隙率的匹配——水灰比通常控制在0.30-0.38，目标孔隙率15%-20%，设计强度达到20MPa以上。下面我从实际施工角度拆解这个比例怎么定、怎么调。

C20透水混凝土的强度与孔隙率怎么平衡

很多项目上来就问“水泥用多少公斤”，其实先要定目标孔隙率。我们做过一批试块对比：当孔隙率从15%升到20%，实测28天抗压强度从23.8MPa降到18.2MPa。C20透水混凝土要想稳定达标，孔隙率建议压在16%-18%之间。

骨料是关键变量。用5-10mm单粒级碎石比用5-16mm连续级配，空隙率能低3%-5%，这意味着浆体用量可以减少。经验上来说，骨料压碎值低于12%时，强度保证率最高。

水灰比每增加0.05，强度下降约4MPa。在某个市政人行道项目中，我们试过水灰比0.35，实测7天强度17.6MPa，28天22.1MPa，刚好满足C20要求。如果现场温度超过35℃，水灰比要下调0.02，否则浆体离析堵孔。

配合比设计的三个关键参数

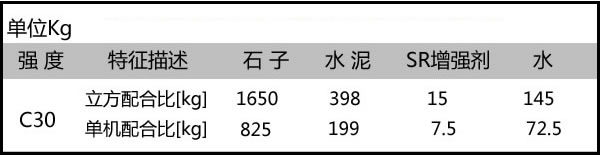

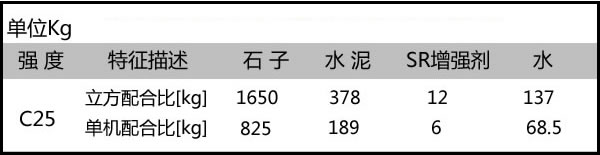

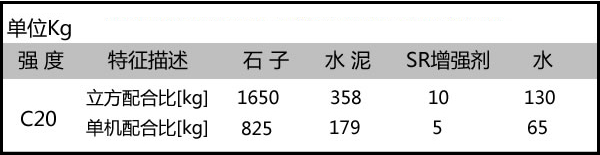

第一是骨料用量。按体积法计算，1立方米透水混凝土需要1600-1750公斤碎石，这个数字不随强度等级大幅变化。第二是水灰比，C20级别推荐0.32-0.36，下限控制强度，上限保证浆体流动度。

第三是浆体富余系数。我们习惯控制在1.15-1.25之间，即浆体体积比骨料空隙体积多15%-25%。系数低于1.1时，骨料之间粘结力不足，容易掉粒；高于1.3时，底部会形成密实层，透水系数直接降到0.5mm/s以下。

外加剂方面，聚羧酸减水剂掺量0.8%-1.2%比较合适。在某海绵城市试点项目中，我们掺了1.0%减水剂，水灰比从0.38降到0.33，28天强度反而提高了3.2MPa。

现场拌合与浇筑的实操控制点

搅拌顺序很讲究。先投骨料和一半水搅拌30秒，再加水泥和剩余水搅拌90秒，最后加减水剂搅拌60秒。总搅拌时间控制在3分钟以内，超过4分钟浆体开始变稠，流动性损失快。

浇筑时振捣是最大误区。普通混凝土需要振捣密实，透水混凝土严禁振捣棒插入——只能用平板振动器在表面轻振5-8秒，或者用滚杠压实。我们曾在一个项目上试过插入式振捣，结果底部浆体下沉，透水系数从1.8mm/s降到0.3mm/s。

养护要保湿但不积水。浇筑后立即覆盖塑料薄膜，24小时后洒水养护，每天2-3次，持续7天。环境温度低于5℃时，必须加防冻剂并覆盖保温被，否则强度发展停滞。

常见配比调整场景与实测数据

场景一：现场砂石含水率波动。我们要求每班测两次骨料含水率，调整用水量。某次雨后骨料含水率从2%升到5%，没及时调水，结果浆体流淌堵孔，切芯样实测强度只有14.7MPa。

场景二：需要提高早期强度。在工期紧张的项目中，将P.O42.5水泥换成P.O52.5，水灰比保持0.34不变，3天强度从11.2MPa升到15.8MPa。但要注意，52.5水泥水化热大，大体积施工时要控制浇筑层厚不超过200mm。

场景三：彩色透水混凝土。颜料掺量通常为水泥质量的3%-5%，但颜料会吸附水分，水灰比需上调0.01-0.02。我们做过一组对比，加4%氧化铁红的配比，水灰比从0.34调到0.36，强度仍能达到21.3MPa。

质量验收的两条硬指标

强度验收按GB/T 50081做立方体抗压，C20透水混凝土的合格标准是28天强度不低于20MPa，单组最小值不低于17MPa。我们建议现场留三组试件：一组标养，一组同条件养护，一组用于7天强度预估。

透水系数按CJJ/T 135-2009测试，要求不低于0.5mm/s。实测中，如果透水系数低于0.3mm/s，基本是底部浆体沉积堵孔了，需要返工处理。在某个小区道路项目中，我们抽检了10个点，透水系数在0.8-1.2mm/s之间，满足设计要求。
