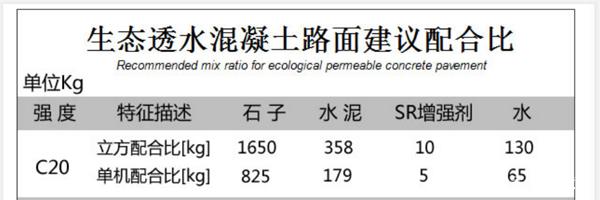

针对C20透水混凝土的配合比，根据2026年最新规范要求，标准配比（每立方米）为：碎石（5-10mm粒径）1650kg，P.O42.5水泥358kg，硅灰增强剂10kg，水130kg。这个配比能保证28天抗压强度达到22MPa以上，透水系数不低于2.0mm/s。下面从材料选型、施工控制到常见问题，结合现场经验逐一说明。

为什么C20透水混凝土选这个配比

C20透水混凝土的关键在于骨料级配和胶结材料的用量平衡。碎石必须采用单一粒径5-10mm，针片状颗粒含量小于10%，含泥量低于1%。水泥选用P.O42.5普通硅酸盐水泥，初凝时间不早于45分钟，终凝不迟于600分钟。增强剂不是可加可不加——实际操作中，不加增强剂的透水混凝土28天强度往往只有15-18MPa，且表面容易起砂。增强剂推荐用硅灰基材料，掺量控制在水泥用量的2.5%-3%。

用水量是配合比中最敏感的指标。130kg/m³的水量对应水灰比0.36，这个数值是经验值：低于0.32时拌合物太干，难以压实；高于0.40时水泥浆会流到底部堵塞孔隙。现场判断标准是“手捏成团，落地即散”，达不到这个状态就要微调水量，但单次调整幅度不超过5kg。

施工中容易踩的三个坑

第一是路基处理。透水混凝土必须铺设在透水基层上，基层材料用级配碎石或透水砖碎石屑，压实度达到93%以上。路基湿润是必须的，但很多人忽略了一个细节——洒水后要等表面无明水再摊铺，否则底部会形成泥浆层，直接堵死透水通道。以某公园绿道项目为例，工人图省事直接浇水上路，结果7天后钻芯取样发现底部2cm全是水泥浆，透水系数降了40%。

第二是振捣方式。透水混凝土严禁用插入式振动棒，必须用低频平板振动器。振动时间控制在10-15秒/平方米，看到表面泛浆就停。振过头了，孔隙率从20%降到8%，透水功能就废了。抛光机打磨要在振完后立即进行，间隔超过30分钟，表面水泥浆硬化了就磨不动。

第三是养护细节。覆盖薄膜后要压重物，防止被风掀起。养护期间禁止行人踩踏，洒水养护每天至少3次，保持薄膜内壁有冷凝水珠。温度低于5℃或高于35℃时，养护时间要延长到21天，否则强度发展不充分。

质量验收看三个指标

按《透水水泥混凝土路面技术规程》CJJ/T 135-2023要求，C20透水混凝土验收时重点检测三项：28天抗压强度不低于20MPa（试件标准养护），透水系数不低于1.5mm/s（现场取芯法），孔隙率控制在15%-25%之间。现场检测透水系数用落水头法：在路面挖直径10cm的孔，注水后记录水位下降10cm的时间，计算透水速率。

实际工程中常见的问题是强度达标但透水不足。比如某小区路面，试块强度22MPa，但现场透水系数只有0.8mm/s。排查发现是碎石含泥量超标，冲洗后重做才合格。所以材料进场时必须做含泥量检测，每200m³碎石抽检一次。

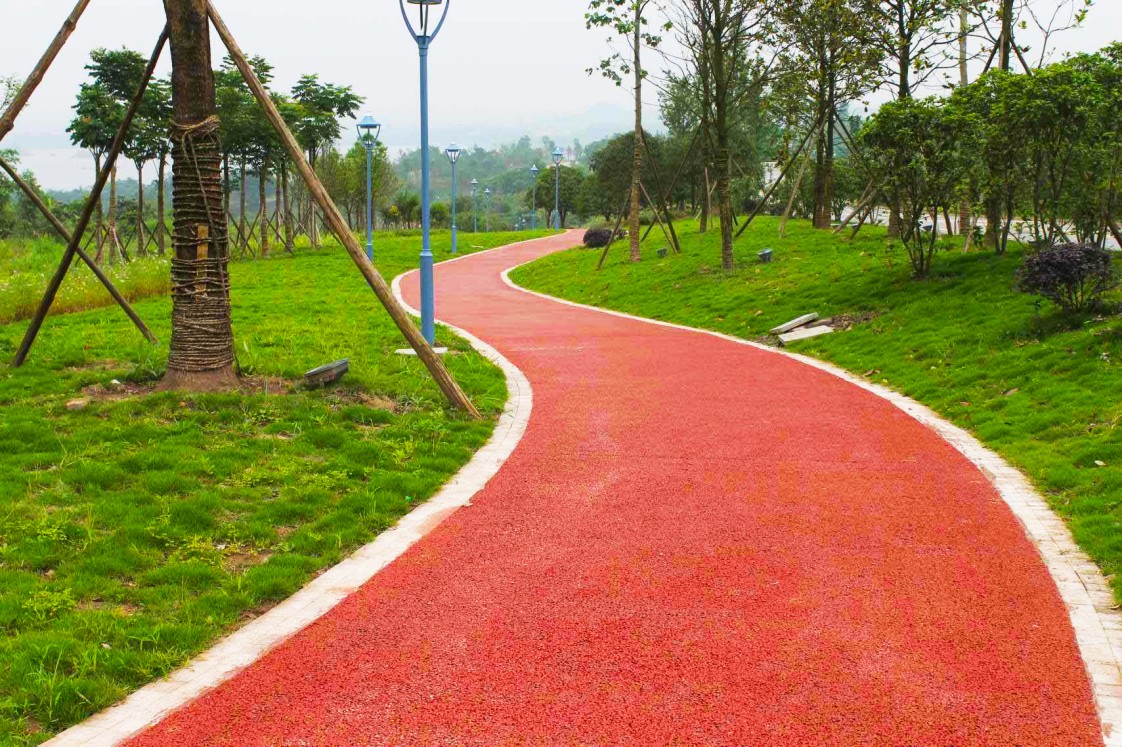

彩色面层施工要点

彩色透水混凝土不是简单在面层刷漆。正确做法是在面层3cm范围内掺入无机颜料，氧化铁系列颜料掺量为水泥用量的5%-8%。喷涂保护剂要在养护期结束后进行，喷涂前路面必须完全干燥（含水率低于6%）。保护剂选水性聚氨酯或丙烯酸树脂，用量控制在0.2-0.3kg/m²，分两次喷涂，间隔2小时。

颜色不均匀的问题，多半是颜料搅拌时间不够。建议采用强制式搅拌机，先干拌骨料和颜料30秒，再加水泥干拌20秒，最后加水湿拌60秒。总搅拌时间不低于110秒。以某商业广场施工为例，按这个流程做出来颜色一致，两年后依然没褪色。
