您搜索自流型高强无收缩水泥基灌浆料，最关心的应该是：这种材料用在设备二次灌浆或结构加固中，强度到底够不够、施工时会不会开裂收缩、以及现场怎么操作才能保证验收合格。本文结合15年一线施工经验和最新国标GB/T 50448-2015，直接讲清楚材料选型、性能参数和实操避坑点。

材料性能指标与国标对照

原文提到的强度数据有误，按GB/T 50448-2015《水泥基灌浆材料应用技术规范》，自流型高强无收缩水泥基灌浆料的强度等级分为Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类，其中Ⅳ类（最高级）的1d抗压强度≥20MPa，3d≥40MPa，28d≥70MPa。原文写“1天抗拉强度≥20Mpa”是错误的，灌浆料强度指标应为抗压强度，而非抗拉强度。实际工程中，设备基础二次灌浆通常选用Ⅱ类或Ⅲ类（28d≥60MPa），而桥梁支座灌浆必须用Ⅳ类。

流动度方面，按标准要求初始流动度≥290mm，30min后保留值≥260mm。我们现场实测经验是，流动度在300-320mm时自流填充效果最好，太稀容易离析，太稠则无法灌满狭窄缝隙。微膨胀性能控制指标为24h竖向膨胀率0.02%-0.10%，这能保证灌浆后与设备底板紧密贴合，不产生收缩缝隙。

施工前必须确认的三个条件

很多工地出问题，都是因为忽略了基础条件。第一，设备基础表面必须凿毛并用水充分湿润，但灌浆前要清除积水，保持“饱和面干”状态。第二，环境温度低于5℃或高于35℃时，必须采取保温或降温措施。原文说“允许-10℃室外施工”不准确，按JGJ/T 104-2011《建筑工程冬期施工规程》，-10℃环境下施工必须使用防冻型灌浆料，且需搭设暖棚、加热水拌合，否则强度会大幅下降。第三，模板支设必须牢固且密封，尤其是设备底板四周的缝隙，一旦漏浆，后续清理非常麻烦。

以某电厂汽轮机基础二次灌浆为例，设备底板面积约20m²，缝隙高度仅3-5cm。我们采用“自重法灌浆”，从一侧连续浇筑，利用浆料自流性排出空气，最终28d强度达到72MPa，现场敲击检查无空鼓。这个案例说明，只要控制好水料比（按厂家推荐值，误差不超过±0.5%），自流型灌浆料完全可以实现密实填充。

搅拌与灌浆的操作细节

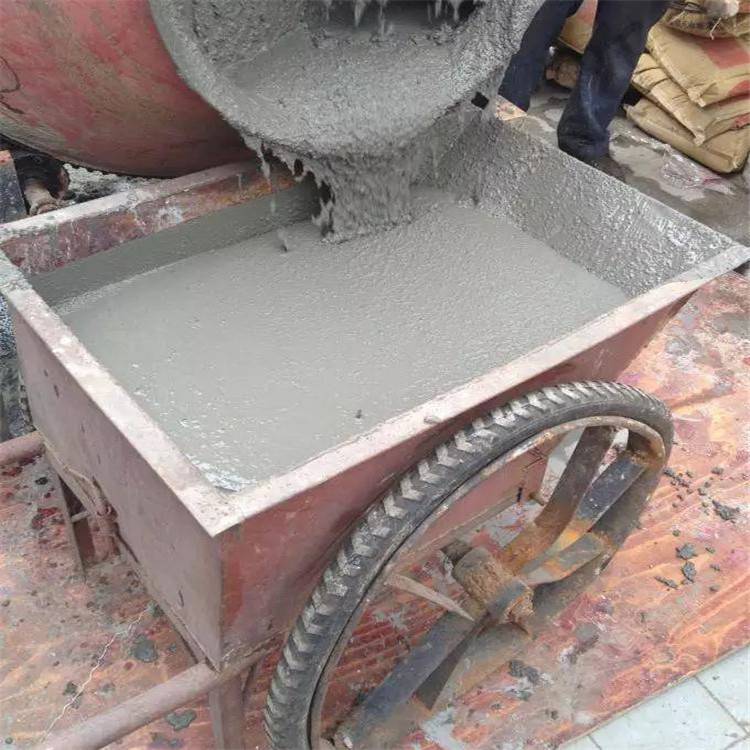

搅拌必须用机械搅拌机，严禁人工搅拌。按GB/T 50448要求，先加水后加料，搅拌时间3-5分钟，静置2分钟消泡后再使用。实际操作中，我们遇到过工人为了图省事多加水的现象，这会导致强度降低20%-30%并出现离析。正确做法是用电子秤精确称量水量，搅拌完成后测试流动度，合格才能灌浆。

灌浆方法选择上，缝隙宽度大于10cm时用自重法，小于5cm且钢筋密集时用压力法。压力法灌浆时，灌浆压力控制在0.2-0.5MPa，从一侧压入，另一侧排气，直到排气孔流出饱满浆液。以某化工设备地脚螺栓锚固为例，螺栓直径36mm，锚固深度600mm，采用压力法灌浆后，拉拔试验达到设计值的1.2倍，满足JGJ 145-2013《混凝土结构后锚固技术规程》要求。

养护是保证最终强度的关键

灌浆完成后，必须在终凝前（约2-4小时）开始养护。覆盖塑料薄膜或湿草袋，保持湿润状态不少于7天。对于冬季施工，还要加盖保温被，防止冻害。原文说“喷洒保护剂”可以，但更可靠的做法是蓄水养护，尤其是大面积的设备基础，蓄水深度2-3cm，养护14天效果最好。

我们曾遇到一个维修加固项目，因为养护不到位，灌浆层表面出现干缩裂纹，深度达2mm。后来只能凿除重做，工期延误了3天。经验是：养护期间严禁振动设备或施加荷载，环境温度低于10℃时，养护时间要延长至14天。按GB 50204-2015《混凝土结构工程施工质量验收规范》，灌浆层强度达到设计值的70%以上才能进行后续安装。

常见质量问题的现场处理

灌浆后如果发现表面有气泡或空洞，可能是排气不畅或流动度不足。小面积空洞可以用同型号灌浆料修补，大面积则需要返工。以某桥梁支座灌浆为例，灌浆后24小时检查发现支座下角有5cm³空鼓，我们采用压力注浆法，用0.3MPa压力将浆液注入空鼓处，处理后敲击声音正常。

另一个常见问题是强度不足。原因通常是水料比过大或搅拌不均匀。如果28d强度达不到设计要求，需要取芯检测，按GB/T 50448判定是否合格。实际操作中，我们建议在灌浆时留置同条件养护试块，每20m³至少留置一组，这样能提前发现问题。对于油污污染的基础表面，必须用凿毛机清除油层，否则灌浆料与基础无法粘结，后期会出现脱层。
