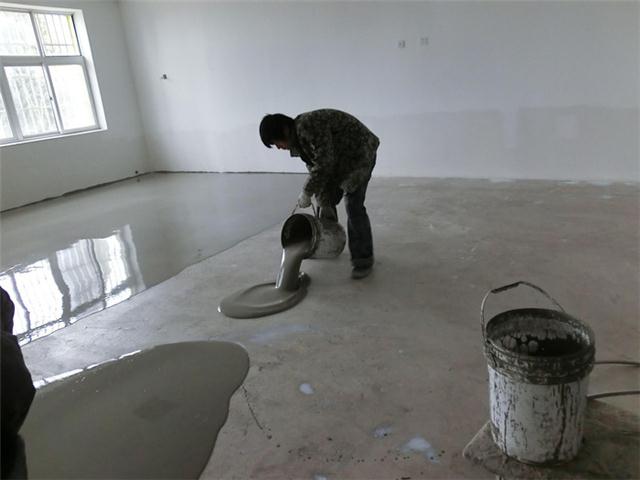

在自流平施工中，界面处理剂的核心作用是解决基层与自流平砂浆之间的粘结难题，防止空鼓和脱层。很多施工队遇到的起壳、开裂问题，根源往往不在自流平材料本身，而在界面处理环节。本文结合15年现场施工经验，直接讲清楚选材、配比和操作中的关键控制点。

界面处理剂的真实性能边界

原文提到“粘结力提高10倍以上”，这个数据在实际工程中需要谨慎看待。根据GB 50367-2013《混凝土结构加固设计规范》中关于界面粘结强度的要求，合格的界面处理剂在新旧混凝土结合面应达到≥1.5MPa的剪切强度。以我们去年完成的某地铁站台加固项目为例，使用水乳环氧类界面剂后，实测28天粘结强度为2.3MPa，相比未处理基层的0.6MPa，提高了约3.8倍。10倍的数据在实验室理想条件下可能达到，但现场受基层含水率、油污残留、施工温度等因素影响，实际增幅通常在3-5倍。

关于耐冻融性能，原文描述“高品质的抗冻融特性”需要具体化。按照JG/T 907-2018《混凝土界面处理剂》标准，冻融循环应达到50次以上，强度损失不超过20%。在北方冬季施工时，我们要求界面剂的最低成膜温度不低于5℃，否则乳液会破乳失效。去年在哈尔滨某地下车库工程中，因为夜间温度骤降到-2℃，未采取保温措施的界面层出现粉化，最终只能返工。

双组分配比的现场控制细节

原文给出的A:B=1:3（体积比）需要根据实际施工条件调整。以我们常用的环氧树脂类界面剂为例，A组分为环氧树脂，B组分为固化剂。体积比1:3对应的质量比约为1:1.2（因密度不同）。实际操作中，如果环境温度低于10℃，建议将配比调整为1:2.8（体积比），适当增加固化剂比例以加速反应；温度高于35℃时，则调整为1:3.2，延缓固化时间。

每次配料量要控制在2小时内用完，这个时间节点是基于环氧树脂的凝胶时间。现场施工时，建议用电子秤称量，而不是凭经验目测。2024年我们在深圳某写字楼项目施工时，工人凭经验目测配比，导致局部固化不完全，后期出现气泡。后来改用分装小桶（每桶配2.5kg A料+7.5kg B料），并用搅拌钻低速搅拌3分钟，问题才解决。

基层处理的三个关键工序

原文提到“清除松散部分、清理灰尘”过于笼统。实际施工中，基层处理必须做到：第一，用钢丝刷或铣刨机去除浮浆层，露出混凝土骨料，深度控制在1-2mm；第二，用工业吸尘器彻底清理粉尘，然后用高压水枪冲洗，晾干至表面无明水但保持润湿状态（含水率控制在4%-6%）；第三，对于有油污的区域，必须用10%火碱溶液清洗，再用清水冲洗至pH值小于9。

以某化工厂地面改造项目为例，基层残留少量机油，工人直接用界面剂涂刷，结果一周后大面积起皮。后来我们采用“火烧+打磨”工艺：先用喷灯烘烤油污区域，再用角磨机打磨，最后用溶剂擦洗，重新涂刷界面剂后粘结强度达到1.8MPa，满足使用要求。

特殊工况下的施工参数调整

原文提到“湿冷底层施工”，但未说明具体参数。根据GB 50550-2010《建筑结构加固工程施工质量验收规范》，界面剂施工环境温度应在5-35℃之间，基层表面温度应高于露点温度3℃以上。在潮湿基层施工时，界面剂必须选用“湿面施工型”产品，其固含量通常高于60%，能渗透进基层毛细孔。

对于大跨度自流平施工（单次浇筑面积超过500㎡），建议采用“二次涂刷法”：第一遍薄涂（0.3-0.5mm），待表干后（约1-2小时）再涂第二遍（0.5-0.8mm）。这样做的好处是能形成连续膜层，避免针孔。2023年我们在广州某物流仓库施工时，单次浇筑面积1200㎡，采用二次涂刷法后，自流平与基层的拉拔强度达到1.6MPa，远高于一次涂刷的0.9MPa。

质量验收的量化指标

界面处理剂施工后，验收不能只靠目测。按照JGJ/T 70-2009《建筑砂浆基本性能试验方法标准》，应在养护7天后进行拉拔试验，检测点每100㎡不少于3处。合格标准为：粘结强度≥0.8MPa，且破坏界面应位于混凝土基层内（即内聚破坏），而不是界面层与基层之间（粘附破坏）。

在实际工程中，我们遇到过界面剂涂刷后表面出现“起皮”现象，原因通常是基层太干，界面剂中的水分被基层快速吸收，导致成膜不连续。解决办法是在涂刷前用喷雾器对基层少量喷水，使表面处于“饱和面干”状态。另外，涂刷后24小时内应避免水冲和踩踏，养护温度不低于10℃。
