搜索这个问题的工程师或采购，多半是遇到了设备基础灌浆或结构加固的选材难题。简单直接的回答是：自密实灌浆料的核心优势在于高流动性和早期强度，专为狭窄空间和紧急抢修设计；而无收缩混凝土则侧重于大体积结构浇筑时的体积稳定性，防止开裂。两者在骨料粒径、膨胀机制和施工工艺上有本质区别，选错材料会导致强度不足或结构失效。

骨料粒径决定了它们能干不同的活

从骨料上看，两者差别很大。自密实灌浆料用的是细骨料，最大粒径通常不超过4.75毫米，有的特种灌浆料甚至控制在2.36毫米以下。这么设计是为了让浆体能流进5毫米宽的缝隙，比如设备地脚螺栓孔或者预应力管道。无收缩混凝土则用5到20毫米的粗骨料，靠粗骨料形成骨架承重。

经验上来说，在某电厂汽轮机基础灌浆项目中，我们试过用无收缩混凝土代替灌浆料，结果因为粗骨料卡在螺栓孔里，振捣棒根本插不进去，拆模后发现大量蜂窝。最后只能凿掉重做，工期延误了三天。所以选材第一步，先看施工空间的尺寸。

膨胀机制的差异直接影响施工成败

自密实灌浆料靠的是塑性膨胀和硬化后微膨胀的双重补偿。塑性阶段膨胀剂产生气体，抵消浆体下沉；硬化后钙矾石生成带来的膨胀，补偿干燥收缩。这个膨胀过程在浇筑后24小时内就基本完成，所以早期养护特别关键。

无收缩混凝土的膨胀机制不一样，它主要靠膨胀剂在水泥水化中后期产生延迟性膨胀。在某地铁站后浇带施工中，我们用的无收缩混凝土膨胀剂掺量是8%，养护14天后膨胀率稳定在0.02%到0.04%之间。但如果养护温度低于10℃，膨胀效果会打折扣，这是很多人容易忽略的细节。

强度等级和检测标准不是一个体系

自密实灌浆料的强度等级通常用“CGM”系列标识，比如CGM-1、CGM-2，对应28天抗压强度从60兆帕到100兆帕不等。检测依据是GB/T 50448-2015《水泥基灌浆材料应用技术规范》，其中流动度指标要求初始值≥290毫米，30分钟保留值≥260毫米。

无收缩混凝土按普通混凝土的C30到C60等级走，检测执行GB/T 50081-2019《混凝土物理力学性能试验方法标准》。它的重点在于限制膨胀率，标准要求水中14天限制膨胀率≥0.015%，空气中28天干缩率≤0.03%。在实际项目验收时，我们遇到过监理把灌浆料的流动度指标拿去套混凝土，这属于规范适用错误。

养护方式一个靠水一个靠保水

自密实灌浆料因为水胶比低（通常在0.28到0.32之间），早期失水特别快。在某桥梁支座灌浆施工中，环境温度32℃，湿度40%，我们采用“湿布覆盖+塑料膜密封”的养护方式，前6小时每隔半小时喷一次水。如果直接像混凝土那样洒水养护，表面水分蒸发过快会导致起皮。

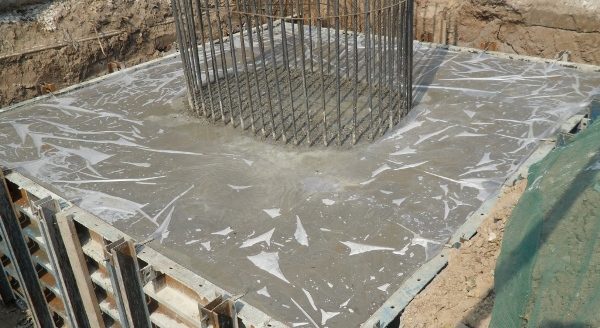

无收缩混凝土的养护更注重保温保湿。在某大型设备基础浇筑中，厚度达到1.2米，我们用了蓄水养护法，水深保持在5厘米以上，养护周期不少于14天。核心目的是控制内外温差在20℃以内，防止温度裂缝。这两种材料的养护思路完全不同，不能互换。

选材决策要看三个硬指标

第一个是施工空间：缝隙宽度小于10毫米、深度大于500毫米的孔洞，必须选自密实灌浆料。第二个是强度需求：需要早期承载的（比如24小时内达到20兆帕），选灌浆料；大体积结构需要长期稳定的，选无收缩混凝土。第三个是成本控制：灌浆料每立方单价是普通无收缩混凝土的3到5倍，但如果用量小，材料差价远小于返工成本。

在某化工厂设备基础抢修中，我们原计划用无收缩混凝土，但设备底座与基础之间只有8毫米间隙。果断换成自密实灌浆料后，浇筑后8小时就达到了设计强度的70%，设备提前两天投产。选对材料，比单纯比价格重要得多。
