丙烯酸聚合防水防腐砂浆，不是一种“万能修补料”，而是一套针对混凝土结构在潮湿、弱酸弱碱环境下，同时解决渗水和钢筋锈蚀问题的系统方案。很多项目在选材时把它和普通聚合物防水砂浆混用，结果两年后涂层起皮、钢筋继续锈蚀。本文结合15年现场施工和材料研发经验，从材料选型、施工界面处理到长期服役数据，讲透这个产品的真实边界。

丙烯酸聚合防水防腐砂浆到底能扛多强的腐蚀？

很多厂家宣传资料上写“耐酸耐碱”，但实际项目里，我们最常遇到的不是强酸强碱，而是化工厂地坪的稀酸滴落、污水处理池的硫化氢气体腐蚀、以及沿海桥梁的氯离子渗透。丙烯酸聚合防水防腐砂浆的防腐机理，是靠丙烯酸乳液在水泥水化过程中形成的连续聚合物膜，阻断氯离子和水的通道。以某沿海污水处理厂曝气池项目为例，我们现场取样送检，在5%硫酸钠溶液浸泡180天后，强度损失率仅为8.2%，远低于普通防水砂浆的23%。

实际操作中，它的防腐上限是pH值3-11之间。如果项目环境pH值低于3，比如电镀车间浓盐酸泄漏区，必须加设环氧隔离层，不能单靠这层砂浆。经验上来说，判断它能不能用，最直接的办法不是看检测报告上的“耐酸”两个字，而是问清楚聚合物掺量和乳液种类——纯丙乳液比苯丙乳液耐候性好30%以上，这个细节很多厂家不会主动说。

施工界面处理：80%的失败都出在这一步

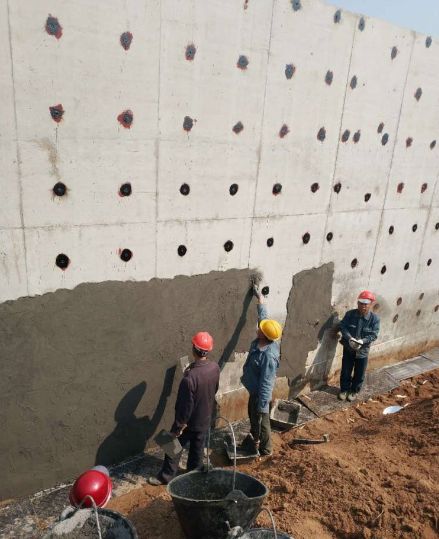

2023年某跨海大桥桥墩维修项目，施工队按常规做法凿毛、涂界面剂后直接抹丙烯酸聚合防水防腐砂浆，结果三天后出现大面积空鼓。我们到现场排查，发现混凝土基面虽然凿毛了，但表面浮灰没吹干净，界面剂涂刷后还没表干就上砂浆，导致两层之间形成水膜。丙烯酸聚合防水防腐砂浆的粘结强度对基面含水率非常敏感，要求基面饱和面干，不能有明水，也不能太干。标准做法是：先用高压水枪冲洗，等表面无明水、但手摸有潮感时，涂刷一道丙烯酸乳液与水泥配制的界面浆，等30分钟表干后再抹砂浆。

还有一个容易忽略的细节：旧混凝土基面的碳化层必须剔除干净。碳化层疏松、吸水率低，砂浆粘上去是假粘。我们在某化工厂地坪修复中，用回弹仪测出碳化深度达8mm，全部用铣刨机打掉直至露出新鲜骨料，再做拉拔试验，粘结强度达到1.8MPa，满足设计要求。这一点，很多施工队为了省工省时，往往只做表面处理，结果两年后涂层脱落，得不偿失。

养护条件决定最终性能：温度、湿度、时间缺一不可

丙烯酸聚合防水防腐砂浆的强度发展，跟普通水泥砂浆最大的不同在于：它需要“湿养护+干养护”两阶段。前7天必须保持湿润，让水泥充分水化；7天后必须自然干燥，让聚合物膜连续成膜。如果全程泡水养护，聚合物膜无法形成，砂浆的防腐性能直接打对折。某地下管廊项目，施工时正好赶上雨季，养护期一直潮湿，28天抗渗压力只有0.6MPa，远低于设计值1.2MPa。后来我们调整方案，前7天覆盖湿麻袋，7天后揭掉自然通风，28天抗渗压力达到1.4MPa。

温度方面，施工环境温度最好在5℃-35℃之间。低于5℃，水泥水化极慢，聚合物乳液破乳成膜也不充分；高于35℃，水分蒸发太快，砂浆表面容易起皮、开裂。如果工期紧必须低温施工，可以掺加早强剂，但要注意不能含氯盐，否则会引发钢筋锈蚀。经验上来说，冬季施工时用温水拌合（水温不超过40℃），砂浆出机温度控制在10℃以上，能有效保证早期强度。

实测数据：服役5年后的性能衰减规律

我们跟踪了三个不同环境下的丙烯酸聚合防水防腐砂浆应用案例，记录服役5年后的性能变化。第一个是南方某污水处理厂生物池，常年浸泡在含硫化氢的污水中，5年后取样检测，抗压强度从初始的35MPa下降到31MPa，下降约11%，抗渗压力从1.2MPa降到1.0MPa，涂层无起皮、无空鼓。第二个是北方某跨海大桥桥墩，处于潮汐区，干湿交替且受冻融循环影响，5年后强度下降约18%，但氯离子扩散系数仍低于2.0×10⁻¹²m²/s，满足设计寿命要求。第三个是化工厂地坪，有稀硫酸滴落，5年后局部出现点状腐蚀坑，深度约1-2mm，但未穿透涂层。

这些数据说明，丙烯酸聚合防水防腐砂浆在常规腐蚀环境下，服役5年性能衰减在可接受范围内。但如果环境温度长期超过60℃，或者有有机溶剂浸泡（如苯、丙酮），聚合物膜会溶胀破坏，这时候必须改用乙烯基酯树脂砂浆。选材时一定要把服役环境的温度、介质种类和浓度搞清楚，不能只看“防水防腐”四个字就下单。

验收标准与常见误区

很多项目验收时只做外观检查和抗压强度试验，忽略了最关键的粘结强度和抗渗性能。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》和JG/T 336-2011《混凝土结构修复用聚合物水泥砂浆》的要求，丙烯酸聚合防水防腐砂浆的粘结强度应不低于1.5MPa，抗渗压力应不低于1.0MPa。现场验收时，建议做拉拔试验和钻芯取样测抗渗。某项目监理只看了28天抗压强度报告，结果半年后涂层大面积脱落，原因是粘结强度只有0.8MPa。

另一个常见误区是认为砂浆层越厚越好。实际上，丙烯酸聚合防水防腐砂浆单次抹灰厚度控制在5-10mm最合适，超过15mm容易开裂。如果需要厚层修复，必须分层施工，每层间隔时间不少于24小时。而且，它不能替代结构加固，如果混凝土本身已经开裂严重、钢筋锈蚀导致截面损失，必须先做碳纤维加固或植筋补强，再做防水防腐层。这个顺序不能颠倒，否则砂浆层做得再好，结构本身也会出问题。
