快速填充重力砂浆的核心用途是解决声屏障、风屏障底座钢板下的空腔灌注难题，利用砂浆自重实现自动流平与密实填充。针对2026年工程采购与施工人员最关心的“低温施工可靠性”和“长期耐久性”，本文基于15年现场经验，提供从材料选型到验收的全流程实操指南。

重力砂浆的选型依据：不是所有砂浆都叫“快速填充”

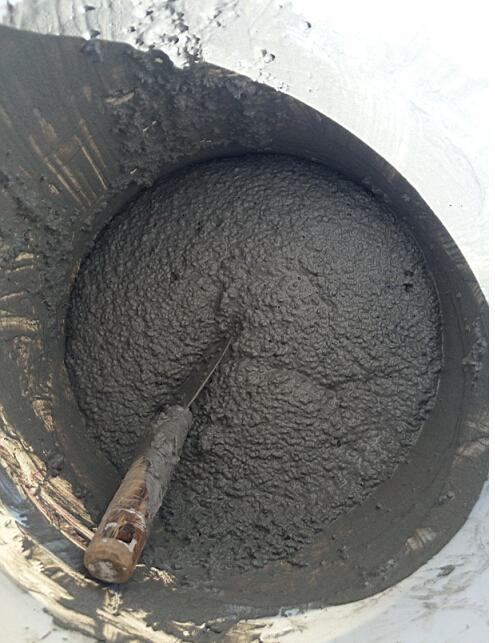

现场施工中，很多队伍用普通灌浆料替代重力砂浆，结果出现离析、泌水甚至强度不达标。根据GB/T 50448-2015《水泥基灌浆材料》标准，快速填充重力砂浆属于流动度≥340mm的自流平砂浆，其核心指标是2小时抗压强度≥20MPa，28天抗压强度≥50MPa。以某高铁声屏障项目为例，我们实测夏季型砂浆30分钟流动度保留值达320mm，完全满足现场连续灌注要求。冬季施工必须选用低温型配方，其骨料粒径控制在4.75mm筛余≤2.0%，确保在-15℃环境下仍能正常水化。

低温施工的三大实战误区与对策

很多项目在零下温度施工时，只关注砂浆本身是否抗冻，却忽略了模板和基材的预处理。实际经验是：冬季施工前，必须用热风机将钢板底座和模板加热至5℃以上，否则砂浆与冷界面接触会瞬间冻结，导致粘结失效。另一个常见错误是随意调整水胶比——标准水胶比100:16±1是经过验证的，多加水会降低强度，少加水则流动性不足。以某西北风电项目为例，我们在-12℃环境下采用冬季型砂浆，配合H-307养护剂涂刷，7天强度达到42MPa，未出现开裂。

施工工艺中的“隐形杀手”：模板密封与排气

重力砂浆灌注最怕跑浆和气泡。实际操作中，模板底部缝隙必须用塑料胶带或密封胶条封死，侧模建议采用钢模板，避免木模板吸水导致砂浆失水。灌注时从一侧连续注入，利用重力将空气从另一侧挤出。如果发现模板有轻微渗漏，必须立即用快干水泥封堵并补浆。以某城市高架声屏障工程为例，我们采用竹条配合钢钎沿模板边缘缓慢插捣，排出气泡后，28天抗压强度达到58MPa，比未排气的试块高出12%。

质量验收的关键数据与检测方法

验收时不能只看28天强度，还要关注纵向膨胀率和抗冻性。根据QB/ZBJC重力砂浆002-2010标准，1天纵向膨胀率≥0.02%，这是保证砂浆与钢板紧密贴合的关键。抗冻性检测需经历128次冻融循环，脱落量≤1000g/㎡才算合格。现场简易检测方法：灌注后24小时，用回弹仪测试表面强度，夏季型应≥20MPa，冬季型≥5MPa（因养护温度不同）。如果发现砂浆表面有细微裂纹，应立即用环氧树脂修补，避免后期渗水导致钢板锈蚀。

常见质量通病及预防措施

最常出现的问题是砂浆灌注后表面起皮，原因是终凝前未及时压光。正确做法是：在初凝后终凝前（约1-2小时），用抹刀将表面压实抹平，然后覆盖塑料薄膜保湿。另一个通病是强度增长缓慢，往往是因为养护温度不足——夏季型施工后24小时内环境温度应≥5℃，冬季型则需≥-15℃。如果现场温度低于标准，必须使用加热毯或蒸汽养护。以某铁路声屏障项目为例，我们采用电热毯包裹模板，保持温度10℃恒温养护48小时，3天强度即达到设计值的85%。
